VATN Alfanümerik LCD Ekran 20x2 Karakter 5V 3V Opsiyonel MPU 6800 Seri Arayüz SPLD780D
20x2 VATN Alfanümerik LCD Ekran, Karakter LCD 20x2 Daçıklama
SF2002YB01VA, siyah arka plana ve kırmızı led arka aydınlatmaya sahip 2 satırlı 20 karakterlik bir LCD ekrandır.Bu model VATN LCD, 116 x 37 mm anahat boyutuna sahiptir.Müşterinin farklı gereksinimlerini karşılamak için 6800, SPI ve I2C arayüzü sağlıyoruz.
VATN ekranı geniş görüş açısı ve yüksek kontrast oranına sahiptir, bu nedenle dijital sayaç, tıbbi cihaz ve tıbbi ekipman, ev aletleri, ses, kahve makinesi, mikrodalga fırın, Otomobil gösterge paneli ve araç ses sistemi gibi birçok uygulama için çok uygundur. .
VATN LCD, geniş görüş açısı ve yüksek kontrasta sahiptir.Aşağıda VATN Display'in temel Avantajları yer almaktadır:
Süper yüksek kontrast oranı: 120:1'e kadar olabilir
Geniş görüş açısı: 170(Y) 110(D) civarında
Mod: Yalnızca negatif mod
Mevcut Arka ışık: beyaz/yeşil/sarı-yeşil/kırmızı/mavi
Yüksek arka ışık parlaklığı
İsteğe bağlı özel tasarımın dört renk ipek mürekkebi
DFSTN ve Black Mask için Değiştirilebilir
Renk : Kırmızı LCD ekran, yeşil LCD ekran, mavi LCD ekran, sarı LCD ekran, beyaz LCD ekran, amber LCD ekran
Ekran Formatı: LCD 8x2, LCD 16x1, LCD 16x2, LCD 20x2, LCD 20x4 vb.
SF2002YB01VA Pin Tanımı:
1 VSS, Güç topraklama, ( 0V )
2 VDD, Mantık için Güç Kaynağı (5V)
3 VO, Kontrast ayarı
4 RS, Veri/Talimat Seçimi
5 R/W, Okuma/Yazma Seçimi
6 E, Sinyali Etkinleştir
7~14 Veri yolu
15 LED A, LED arka aydınlatma için güç kaynağı + (5V)
16 LED K, LED arka aydınlatma için güç kaynağı - (0V)
| Ürün: |
VATN Alfanümerik 20x2 Karakter LCD |
Karakterler / Sütunlar: |
20 Karakter X 2 Satır |
| LCD Tipi: |
VATN, İletken, Negatif |
Arka Işık Rengi: |
Beyaz, Mavi, Kırmızı, Sarı, Yeşil, Mor ve Kehribar |
| Çalışma gerilimi: |
Seçenek 5V, 3V |
Optik: |
Tüm Görüş Açıları 80/80/80/80 |
| Anahat Karartma: |
116.0(L) X 37.0(G) X 11.8(T) Mm |
Görüş alanı: |
82.6.0(L) X 18.4(W) Mm |
| Sürüş Yöntemi: |
1/16 Görev Döngüsü, 1/5 Önyargı |
Çalışma sıcaklığı: |
-20°C ila +70°C |
| PIN numarası: |
16 iğne |
Denetleyici: |
SPLC780D veya Eşdeğeri |
| Arayüz: |
MPU, 6800 Seri, I2C Opsiyonel |
Uyma: |
REACH ve RoHS Uyumlu |
VATN ekran LCD'nin özellikleri yüksek kontrast, geniş görüş açısı, yüksek parlaklıktır.VA Display, Black Mask ve DFSTN'nin (Çift Film Yoğunlaştırmalı STN) yerini alabilir.Güvenlik kontrolü, Beyaz eşya, Ses, Tıbbi cihazlar, POS, Dashboard uygulamaları için uygundur.VATN Display, geleneksel lcd alfanümerik ekrana bir alternatiftir.SAEF'in VATN ekran, alfanümerik LCD ekran modülü 8x2 LCD,16x1 LCD,16x2 LCD,16x4 LCD,20x2 LCD,20x4 LCD arka ışık seçenekleri ile beyaz, mavi, sarı, kırmızı, yeşil, mor ve amber renklerde mevcuttur.
20x2 VATN Alfanümik LCD Ekran, Karakter LCD 20x2 Çizim

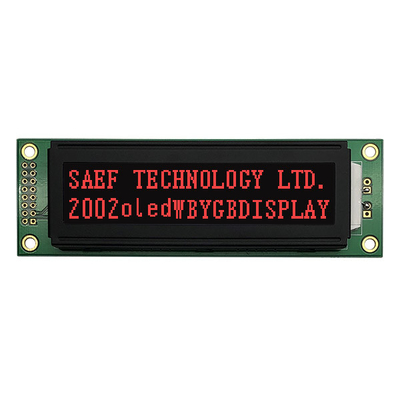

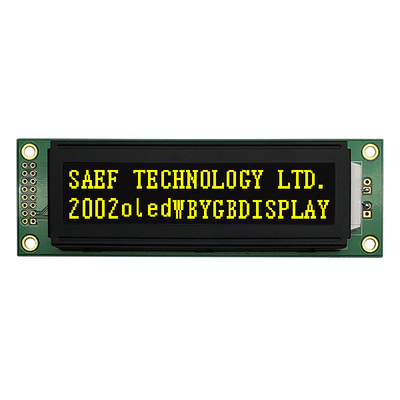

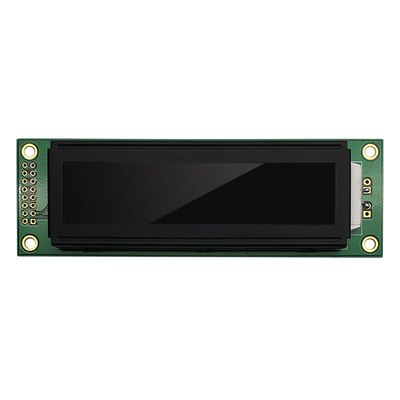

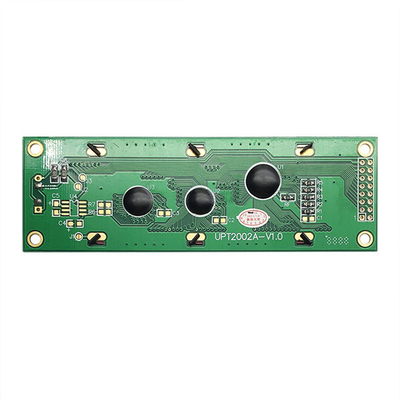

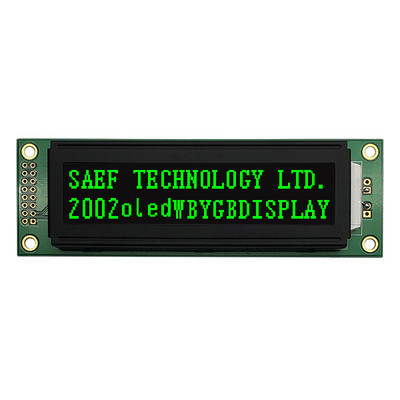

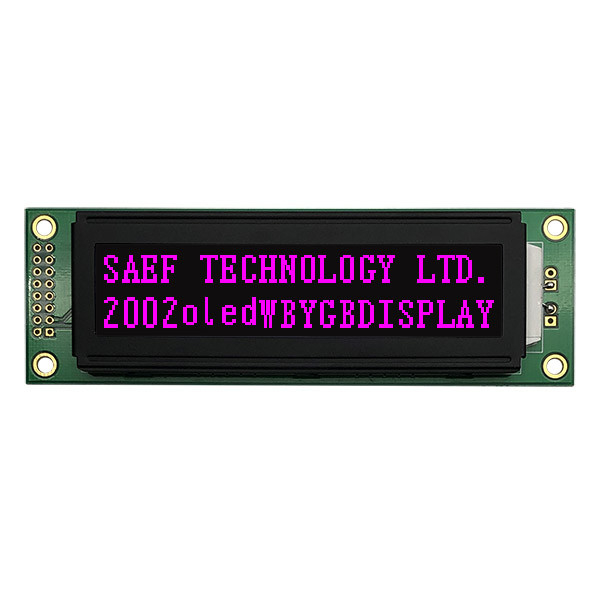

20x2 VATN Alfanümik LCD Ekran, Karakter LCD 20x2 Gerçek Ürün Resmi
