Alfanümerik LCD 40x4 Tek Renkli Karakterler Ekran STN 5V Sarı Yeşil Mavi Gri LED Arka Işık Rengi
40x4 Karakter LCD Ekran, Ekran LCD Modülü 40x4 Açıklama
SF4004A, ST7066 denetleyici IC ile yerleşik 40x4 Karakter LCD ekran modülüdür;varsayılan arayüzü 6800 4/8-bit paralel ve 5V veya 3.3V güç kaynağı seçeneğidir.Bu 40x4 LCD ekran SF4004A, arkadan aydınlatmasız veya LED arka aydınlatma seçenekleriyle mevcuttur.Bu LCD ekran 40x4, gri, sarı/yeşil ve mavi LCD seçenekleri dahil olmak üzere çeşitli LCD panel renklerinde mevcuttur.Bu ekran LCD 40x4 modülü, -20℃ ile +70℃ arasındaki sıcaklıklarda çalışabilir;saklama sıcaklıkları -30℃ ile +80℃ arasında değişir, yerleşik karakter seti İngilizce/Japonca, İngilizce/Batı Avrupa, İngilizce/İskandinav Avrupa veya İngilizce/Kiril (Rusça) seçeneklerini destekler.
Pin Tanımı:
Pin: 1--8 DB0—DB7 Veri Yolu
Pin 9 E1 Etkinleştirme Sinyali U4 (ÜST)
Pin 10 R/W Okuma/Yazma Seçimi
Pin 11 RS Veri/Talimat Seçimi
Pin 12 VO Kontrast Ayarı
Pin 13 VSS Toprak ( 0V )
Lojik için Pin 14 VDD Besleme Voltajı ( +5V )
Pin 15 E2 Etkinleştirme Sinyali U1 (ALT)
Pin 16 NK
Pin 17 LED A LED Güç Kaynağı + (5.0V)
Pin 18 LED K LED Güç Kaynağı - (0V)
| Ürün: |
Ekran LCD Modülü 40x4 |
Karakterler / Sütunlar: |
40 Karakter X 4 Satır |
| LCD Tipi: |
STN, Pozitif, Transflektif |
Arka Işık Rengi: |
Beyaz, Mavi, Sarı, Kırmızı, Yeşil |
| Çalışma gerilimi: |
5V, 3V Opsiyonel |
Optik: |
saat 6:00 |
| Anahat Karartma: |
190.0(U) X 54.0(G) X 13,1(T) mm |
Görüş alanı: |
149.0(U) X 30.0(G) mm |
| Sürüş Yöntemi: |
1/16 Görev Döngüsü, 1/5 Önyargı |
Çalışma sıcaklığı: |
-20°C ila +70°C |
| PIN numarası: |
18 iğne |
Denetleyici: |
SPLC780D veya Eşdeğeri |
| Arayüz: |
MPU |
Uyma: |
REACH ve RoHS Uyumlu |
Standart karakter ekran çözünürlüğü 8x2 LCD,16x1 LCD,16x2 LCD,16x4 LCD,20x2 LCD,20x4 LCD,24x2 LCD,40x2 LCD,40x4 LCD karakter LCD ekran içerir.Karakter LCD modülleri COB ve COG tiplerinde 8080,SPI,I2C'de farklı arayüzlerde mevcuttur.LCD karakter görüntüleme modülleri STN/FSTN/FFSTN LCD ekranlarda Sarı-Yeşil, Beyaz ve Mavi renklerde farklı LED arka aydınlatmaya sahiptir.Karakter modülü yazı tipi seçenekleri İngilizce/Japonca, Avrupa, Doğu Avrupa, İskandinav Avrupası, Kiril (Rusça) ve İbranice/Arapça'dır.Standart olarak 5V çalışma voltajına sahip karakter ekranları sunuyoruz ve isteğe bağlı olarak 3V veya 3.6V seçenekleri de mevcuttur.
40x4 Karakter LCD Ekran, Ekran LCD Modülü 40x4 Çizim

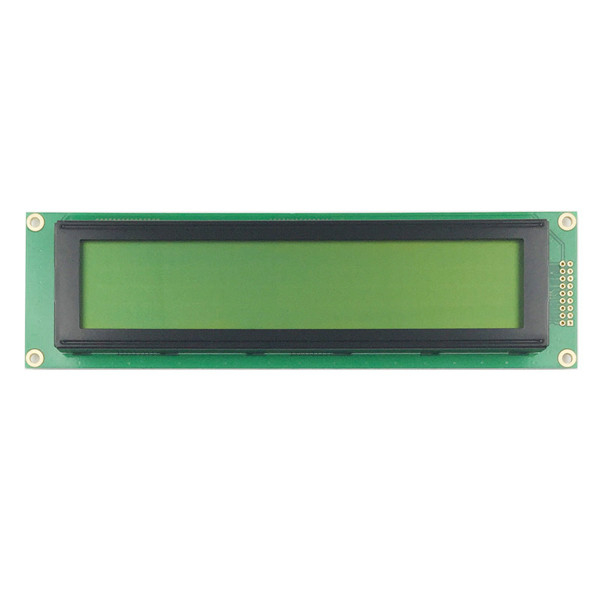

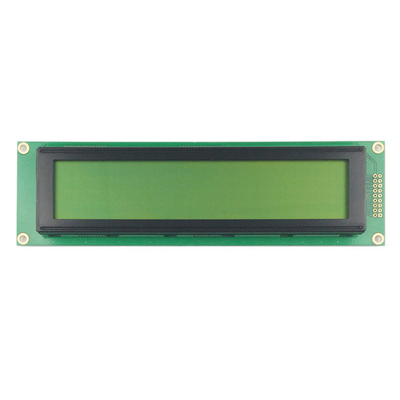

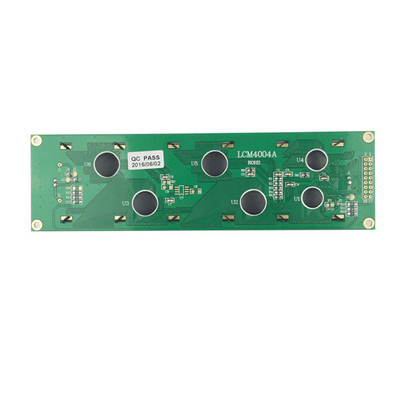

40x4 Karakter LCD Ekran, Ekran LCD Modülü 40x4 Gerçek Ürün Resmi
