16x4 Alfanumerik Karakter STN LCD Ekran Modülü 5V LED Arkaplan Işığı ile
Karakter LCD Ekran 16x4, Ekran LCD 16x4 Açıklama
SF1604AB, SPLC780D denetleyici IC ile yerleşik olan 16x4 karakterli LCD ekran modülüdür; varsayılan arayüzü 8 bit paralel ve 5V veya 3.3V güç kaynağı seçeneğidir.Bu 16x4 LCD ekran SF1604AB arka ışık olmadan veya beyaz LED arka ışık seçenekleri ile mevcuttur. SF1604AB 16x4 LCM, gri, sarı/yeşil ve mavi LCD seçenekleri de dahil olmak üzere çeşitli LCD panel renklerinde mevcuttur ve -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir;Saklama sıcaklıkları -30°C'den +80°C'ye kadar değişir., kendi yapılandırılmış karakter kümesi İngilizce/Japonca, İngilizce/Batı Avrupa, İngilizce/İskandinav Avrupa, veya İngilizce/Cyril (Rusya) seçeneklerini destekler.
Pin Tanımı:
Pin1 VSS Yer (0V)
Logic için Pin2 VDD Güçlendirme Voltajı (+5.0V)
Pin3 VO Kontrast Düzenleme
Pin4 RS Veriler/Yönerge Seç
Pin5 R/W Okumak/Yazmak Seç
Pin6 E Aktif Sinyal
Pin7~14 DB0-DB7 DATA Bus
Pin15 LED A LED Güç kaynağı + (5.0V)
Pin16 LED K LED Güç kaynağı - (0V)
| Ürün: |
16x4 karakterli LCD |
Karakterler / Sütunlar: |
16 Karakter X 4 Satır |
| LCD Tipi: |
STN, Pozitif/Negatif, İletişimsel |
Arka ışık rengi: |
Beyaz, Mavi, Sarı, Kırmızı, Yeşil |
| Çalışma Voltajı: |
5V, 3V İsteğe bağlı |
Optik: |
6Saat üçte. |
| Çizelge: |
87.0(L) X 60.0(W) X 11.0(T) mm |
Görme alanı: |
62.0(L) X 25.5 ((W) mm |
| Sürüş yöntemi: |
Tanrı'nın Sözü Hakkında Bilgi, 1/5 |
Çalışma sıcaklığı: |
-20°C +70°C |
| Pin Numarası: |
16 Pin |
Kontrolör: |
SPLC780D veya eşdeğer |
| Arayüz: |
8 bit MPC |
Uygunluk: |
REACH ve RoHS uyumlu |
Standart karakter görüntüleme çözünürlüğü 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD karakteri LCD ekranı içerir.Karakter LCD modülleri, 8080'de farklı arayüzlere sahip COB ve COG türlerinde mevcuttur.,SPI,I2C.LCD karakter görüntüleme modülleri, sarı-yeşil, beyaz ve mavi renkte farklı LED arka ışığı olan STN/FSTN/FFSTN LCD ekranlarında bulunur. Karakter modülü yazı tipi seçenekleri İngilizce/Japonca,AvrupaStandart olarak 5V çalışma voltajı ve 3V veya 3V ile karakter ekranları sunuyoruz.6V seçenekleri de talep üzerine mevcuttur..
Kalite Yönetimi
1Kalite politikası
Kaliteyi sağlamayı ve malları zamanında teslim etmeyi;
Sürekli iyileştirme ile müşterilerin ihtiyaçlarını karşılamak
2EHS politikası
Yasa ve yönetmeliklere uymak ve kirliliği önlemek ve kontrol etmek;
Emisyonları azaltmaya ve kaynakları korumaya ve en iyi şekilde kullanmaya çalışmak;
Çevre koruma bilincini artırmak ve çevreyi sürekli olarak iyileştirmek;
3Alınan tedbirler
Kalite politikasını şeffaflaştıracak ve çalışanların eğitim ve eğitim yoluyla kalite bilincini artıracaktır;
5S yönetimi uygulayarak ofis ve üretim alanlarını düzenli ve düzenli hale getirecek ve çalışanları iyi eğitmiş olacak;
ISO9001 kalite güvence sisteminin, ürünlerin ve hizmetlerin kalitesini etkileyen tüm aşamaları düzenlenmiş ve prosedürlü yönetime ve kontrolüne dahil etmeden önce kapsadığından emin olacaktır.
Kalitenin garanti edildiği varsayımla, hammadde maliyetlerinin azaltılması ve üretim ve yönetim verimliliğinin iyileştirilmesi de dahil olmak üzere üretim maliyetlerini azaltacaktır.
16x4 Alfanumerik Karakter STN LCD Ekran Modülü 5V LED Arkaplan Işığı ile
- Hayır.Karakter LCD Ekran 16x4, Ekran LCD 16x4 Çizim

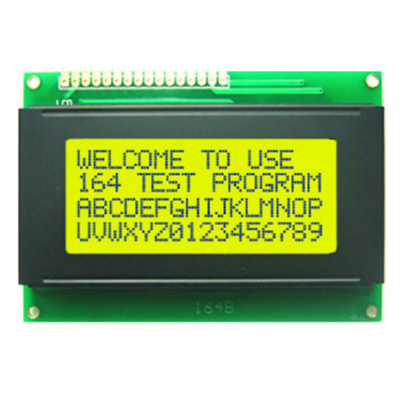

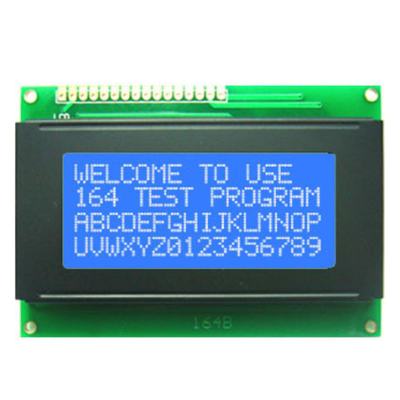

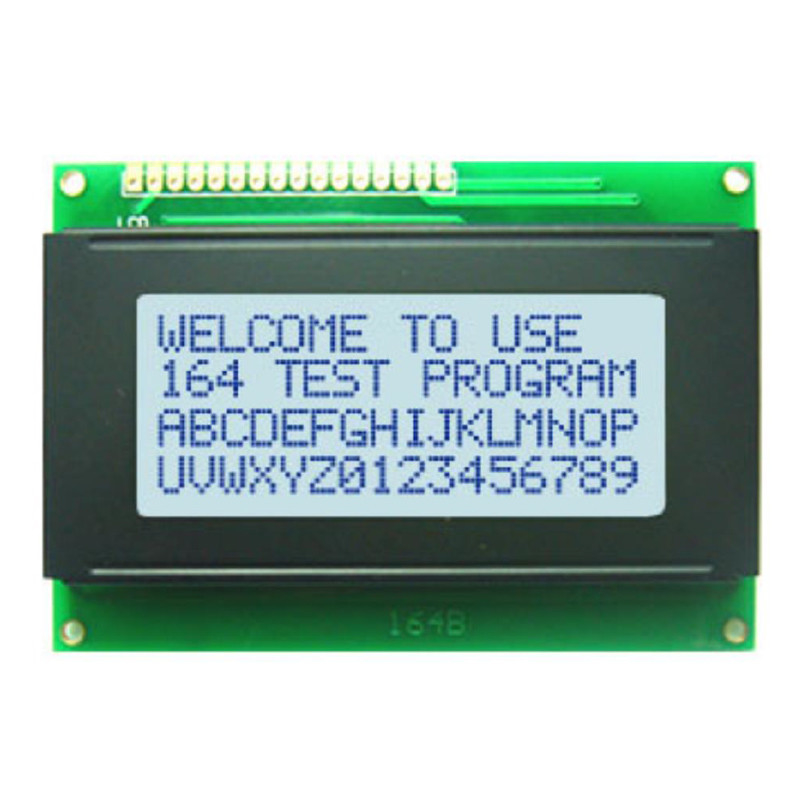

Karakter LCD Ekranı 16x4, Ekran LCD 16x4 Gerçek Ürün Görüntüsü
