Ürün ayrıntıları:
|
| Ürün: | 2.8 inçlik TFT LCD ekranı | Karar: | 480x640 nokta |
|---|---|---|---|
| Sürücü IC: | ILI9806E veya ST7701 veya Eşdeğer | dokunmatik ekran: | Dokunmatik Ekransız (Kişiselleştirilebilir) |
| Kapak Camı Ölçüsü: | özelleştirilebilir | Görüntüleme yönü: | Ücretsiz(80/80/80/80) |
| Anahat Dim.: | 50 ((W) x 69.2 ((L) x 2.35 ((T) mm | Etkin Alan: | 43.20 x 57.60 mm |
| Arabirim: | RGB (özelleştirilebilir) | Bağlantı: | FPC konektör tipi |
| PIN numarası: | 40 iğne (özelleştirilebilir) | Yüzey Parlaklığı: | 260 cd/m2 ((nits) |
| Besleme gerilimi: | 3,2 volt | arka ışık Tipi: | Beyaz LED |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 480x640 Yüksek Çözünürlüklü TFT,2.8 İnç Yüksek Çözünürlüklü TFT,2.8 İnç LCD TFT Ekran |
||
2.8" TFT 480x640, TFT LCD 2.8 inç
SF-TO280PY-8990B-N TFT LCD modülü, 2.8 ′′ inç çaplı bir portre modu 480x640 yüksek çözünürlüklü tam renkli ekran, SF-TO280PY-8990B-N LCD modülü RGB Arabirimi destekliyor.Arayüz özelleştirilebilir. SF-TO280PY-8990A-N modeli, 50 ((W) x 69.2 ((L) x 2.35 ((T) mm ve aktif alan boyutu 43.20 x 57.60 mm olan modül boyutuna sahiptir.
SF-TO280PY-8990B-N, modül üzerindeki ILI9806E veya ST7701 veya Eşdeğer sürücü IC denetleyicisi ile entegre edilmiştir ve mantıksal besleme voltajı 2.6V ila 3.4V arasında değişmektedir. Tipik değer 3.2V'dir.Yüzey parlaklığı 260 cd/m2 (Nits)Bu modelin çalışma sıcaklığı -20 ila 70 derece ve depolama sıcaklığı -30 ila 80 derece.
Bu model yaygın olarak kullanılmaktadır.d POS terminali, nakit okuyucu, gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz, yüksek kaliteli ve renkli görüntüde TFT ekranı gerektiren güvenlik ekipmanları.
Özellikleri
| Ürün: | 2.8 inçlik TFT LCD ekranı | Karar: | 480x640 Nokta |
|---|---|---|---|
| Sürücü İK: | ILI9806E veya ST7701 | Dokunmatik ekran: | Dokunmatik Ekran Yok |
| Kapak Camı | Özelleştirilebilir | Görme yönü: | Ücretsiz ((80/80/80/80) |
| Çizelge: | 50 ((W) X 69.2 ((L) X 2.35 ((T) mm | Etkin Alan: | 43.20 x 57.60 mm |
| Arayüz: | RGB (özelleştirilebilir) | Bağlantı: | FPC Bağlantı Tipi |
| Pin Numarası: | 40 Pin (özelleştirilebilir) | Yüzey Parlaklığı: | 260 Cd/m2 ((nits) |
| Besleme voltajı: | 3.2 V | Arka ışık tipi: | Beyaz LED |
| LED ömrü: | 40000 Saat | Uygunluk: | REACH ve RoHS uyumlu |
Pin Tanımı
| Kimlik numarası. | Simge | Görev |
| 1 | LED- | LED arka ışık (katot) |
| 2 | LED+ | LED arka ışık ((Anod) |
| 3 | GND | Toprak |
| 4 | VDD | Güç kaynağı. 2.8V. |
| 5-12 | DB0-DB7 ((B0-B7) | RGB mavi verileri |
| 13-20 |
DB8-DB15 ((G0-G7) |
RGB yeşil veriler |
| 21-28 |
DB16-DB23 ((R0-R7) |
RGB kırmızı verileri |
| 29 | GND | Toprak |
| 30 | PCLK | RGB arayüzü işlemi için nokta saat sinyali |
| 31 | VDD | Güç kaynağı. 2.8V. |
| 32 | HSYNC | RGB arayüzü çalışması için çizgi senkronizasyonu sinyali |
| 33 | VSYNC | RGB arayüzü çalışması için çerçeve senkronizasyonu sinyali |
| 34 | DE | RGB arayüzü çalışması için veri etkinleştirme sinyali |
| 35 | NC | NC |
| 36 | GND | Toprak |
| 37 | CS | Çip seçin giriş iğnesi |
| 38 | Dönüştür | Dış sıfırlama girişi. |
| 39 | SCL | SPI arayüz saati |
| 40 | SDA | Seri giriş sinyali |
2.8" TFT 480x640, TFT LCD 2.8 inç Çizim

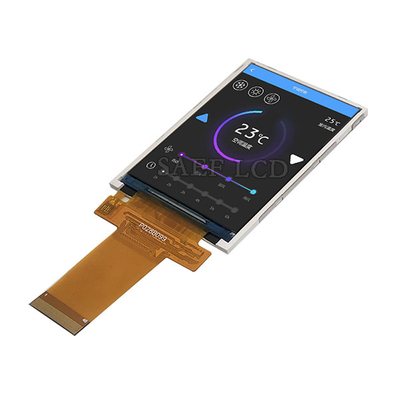

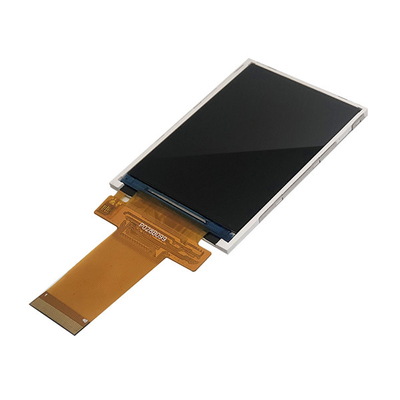

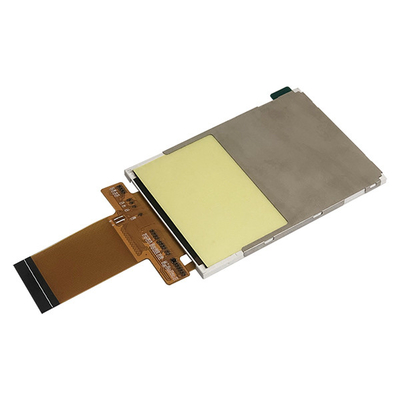

2.8" TFT 480x640, TFT LCD 2.8 inç Ürün Görüntüsü
