Ürün ayrıntıları:
|
| Ürün: | 2,6 inç TFT LCD ekran | dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
|---|---|---|---|
| Karar: | 480X320 | Görüntüleme yönü: | IPS tam görüş açısı (80/80/80/80) |
| Sürücü IC: | R61531 | PIN numarası: | 40 PIN |
| Bağlantı: | FPC konektör tipi | Yüzey Parlaklığı: | 240 cd/m2 (sirke) |
| Arabirim: | MCU | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -10℃ ila +60℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | IPS TFT LCD 2.6",IPS TFT LCD 480x320,Yatay TFT 480x320 |
||
2.6 inç TFT LCD ekranı IPS 480x320 Piksel manzara modu Ürün Tanıtımı
Saef Tech SF-TC260T-9954A-T, diagonal boyutunda 2.6 inç IPS tipi TFT LCD Ekranıdır.
Ürünün Hızlı Ayrıntıları:
1LCD Boyutu: 2,6 ′′ TFT
2Çözüm: 480x320
3Görme açısı: Serbest Görme açısı
4Çizelge Boyutu: 59.60x47.3x3.4 mm
5. LCD Sürücü IC: R61531
6LCD Arayüzü Tipi: MCU
7. Sıcaklık: Üst -10°C'den +60°C'ye; Tst -20°C'den +70°C'ye
8Dokunma paneli: Resistif dokunma ekranı
Ürün Özellikleri:
1. SF-TC260T-9954A-T TFT LCD modülü, 2,6 inç çaplı, 480x320, RTP ile tam renkli TFT LCD ekranıdır.
2Bu modül MCU Arabirimi'ni destekler. SF-TC260A-9954A-T modeli modül boyutuna 59.60x47.3 mm ve aktif alan boyutuna 55.61 x 37.27 mm sahiptir.
3. SF-TC260T-9954A-T, modül üzerindeki R61531 denetleyici ile entegre edilmiştir ve mantıksal kaynak voltajı 2.6V'den 3.3V'ye kadar değişmektedir.
4-10°C'den +60°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -20°C'den +70°C'ye kadar değişir.
5. SF-TC260T-9954A-T, 250 cd/m2 parlaklığı olan manzara modu LCD modülüdür. Portret modu olarak kullanmak veya parlaklığı artırmak istiyorsanız, daha fazla teknik destek için bizimle iletişime geçin.
6. SF-TC260T-9954A-T FPC özelleştirilebilir ve RTP (Resistive Touch Screen) ile veya olmadan seçeneğe bağlıdır.
Ürün Bilgisi:
| Ürün: | 2.6 inçlik TFT LCD Ekranı | Dokunmatik ekran: | Rezistif dokunmatik panel (RTP) |
|---|---|---|---|
| Karar: | 480x320 | Görme yönü: | IPS Tam Görme açısı ((80/80/80/80) |
| Sürücü İK: | R61531 | Pin Numarası: | 40 Pin |
| Bağlantı: | FPC Bağlantı Tipi | Yüzey Parlaklığı: | 240 Cd/m2 (nits) |
| Arayüz: | MCU | LED ömrü: | 40000 Saat |
| Çalışma Temp.: | -10°C +60°C | Uygunluk: | REACH & RoHs Uyumlu |
2.6 inç TFT LCD ekran IPS 480x320 Piksel manzara modu ÜrünÇizim
Pin Tanımı:
| Pin NO. | Simge | İ/Ç | Açıklama |
| 1 | YU | İ/Ç | Dokunmatik Panel giriş sinyali |
| 2 | XL | İ/Ç | Dokunmatik Panel giriş sinyali |
| 3 | YD | İ/Ç | Dokunmatik Panel giriş sinyali |
| 4 | XR | İ/Ç | Dokunmatik Panel giriş sinyali |
| 5 | GND | P | Toprak |
| 6 | IOVCC | P | Güç kaynağı 2.8V/1.8V Voltaj |
| 7 | VCI | P | Güç kaynağı2.8V Voltaj |
| 8 | IM0 | Ben... | 8BIT/16BIT SELEKSİYON |
| 9 | GND | P | Toprak |
| 10 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 11 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 12 | RS | Ben... | Komuta/veri seçme sinyali. |
| 13 | GND | P | Toprak |
| 14 | WR | Ben... | Stroboskop sinyali yaz |
| 15 | RD | Ben... | Stroboskop sinyalini oku. |
| 16~31 | DB0-DB15 | İ/Ç | Veri sinyali |
| 32 | GND | P | Toprak |
| 33 | LED_A | P | LED Anod |
| 34 | LED_K1 | P | LED Katod |
| 35 | LED_K2 | P | LED Katod |
| 36 | LED_K3 | P | LED Katod |
| 37 | LED_K4 | P | LED Katod |
| 38 | LED_K5 | P | LED Katod |
| 39 | LED_K6 | P | LED Katod |
| 40 | GND | P | Toprak |

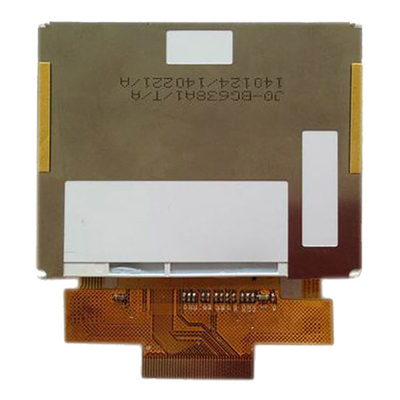

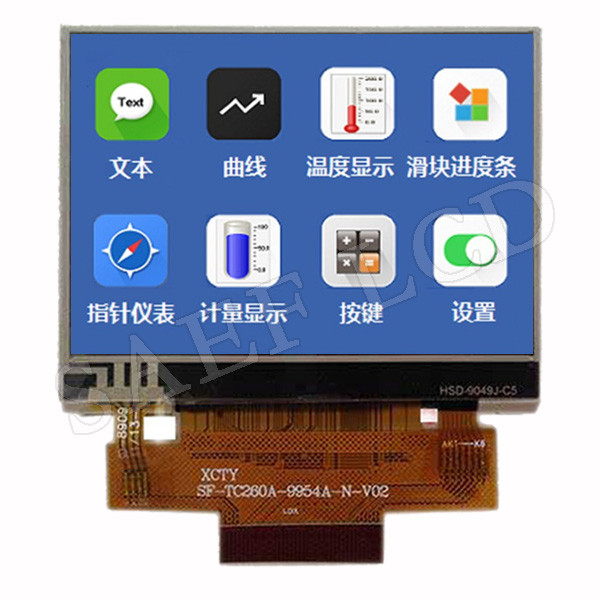

2.6 inç TFT LCD ekran IPS 480x320 Piksel manzara modu ÜrünResim
