Ürün ayrıntıları:
|
| Ürün: | 3" inç IPS TFT Dokunmatik Ekran | Karar: | 240x400 piksel |
|---|---|---|---|
| Görüntüleme yönü: | IPS Tüm Görme Açıları | dokunmatik ekran: | PCAP dokunmatik ekranlı |
| Kapak Lensi: | Özelleştirilebilir | Yüzey Parlaklığı: | 300 cd/m2 (özelleştirilebilir) |
| Arabirim: | MCU 8/16 bit | PIN numarası: | 40 PIN |
| Bağlantı: | Takma / ZIF (özelleştirilebilir) | Sürücü IC: | S6D04D1 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 240x400 TFT LCD dokunmatik ekran,PCAP TFT LCD dokunmatik ekran,3 inçlik TFT LCD dokunmatik ekran |
||
3 inç IPS TFT PCAP dokunmatik ekran 240x400 çözünürlük Ürün Tanımı
Ürün Hızlı İncelemesi
Model numarası.SF-TC300D-8974A-CT
Boyutu: 3'ü
Çözünürlük: 240×400 nokta
Görünüm Yönü: IPS
Arayüz:MCU 8 bit ve 16 bit arayüzü
Sürücü IC:S6D04D1
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 300
Çukurlu çerçeve: Hayır
● Dokunmatik ekran: Kapasitatif dokunmatik ekranla
Açıklama
SAEF TECHNOLOGY SF-TC300D-8974A-CT, 240x400 çözünürlüklü (240 yatay 400 dikey piksel dizisi) 3 inçlik tam TFT-LCD ekranıdır. Bu model MCU 8 bit ve 16 bit arayüzünü destekler.Sürüş LCD panelinin besleme voltajı (VCC) 2'den.5V ila 3.3V. Tipik değer 2.8V'dir. Dahili sistemlerde, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz,Yüksek kaliteli ve renkli görüntüde TFT ekranı gerektiren güvenlik ekipmanları.
SF-TC300D-8974A-CT, parlaklığı 300 cd/m2 (tipik değer) olan IPS-LCD tipi bir TFT'dir. Parlaklık 1000 nit'e ulaşan özelleştirilebilir. -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir;Saklama sıcaklıkları -30°C'den +80°C'ye kadar değişir..
Özellikleri
| Ürün: | 3 inçlik IPS TFT dokunmatik ekran |
| Karar: | 240x400 piksel |
| Dokunmatik ekran: | PCAP dokunmatik ekranla |
| Yüzey Parlaklığı: | 300 Cd/m2 (Kustomlaştırılabilir) |
| Pin Numarası: | 40 Pin |
| Sürücü İK: | S6D04D1 |
| Görme yönü: | IPS Tüm Görme Açıları |
| Kapak Lensi: | Özelleştirilebilir |
| Arayüz: | MCU 8/16 bit |
| Bağlantı: | Bağlama / ZIF (Kustomulable) |
| Çalışma Temp.: | -20°C +70°C |
| Uygunluk: | REACH ve RoHS uyumlu |
3 inç IPS TFT PCAP dokunmatik ekran 240x400 çözünürlük Ürün çizimi
Pin Tanımı
Pin1 GND Arazi
Pin2 A BL LED A
Pin3 K BL LED K
Pin4 GND Arazi
Pin5 Reset Reset sinyali.
Pin6 VDD Sistem gücü2.8-3.3V
Pin7 VDD Sistem gücü2.8-3.3V
Pin8 IM1 IM1=0,8 bit. IM1=1,16 bit.
Pin9-Pin16 D7-0 MCU L8 bit Veri otobüsü
Pin17 CS Çip seçme sinyali.
Pin18 RS Sistem gücü1.8-3.3V
Pin19 WR Yazma etkinleştir
Pin20 RD Oku Low-active etkinleştir.
Pin21 GND Arazi
Pin22-Pin29 D15-8 MCU H8 bit Veritabanı GND
Pin30 GND Arazi
Pin31 TEFram başı, iç RAM'e veri yazarken kullanılır.
Pin32-40 NC Dummy

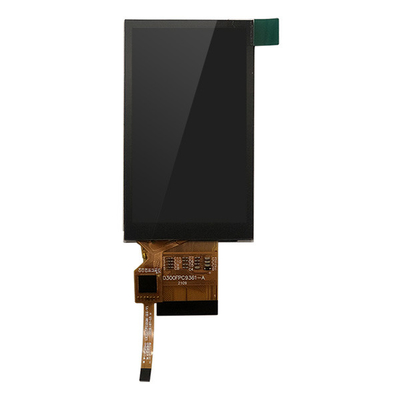

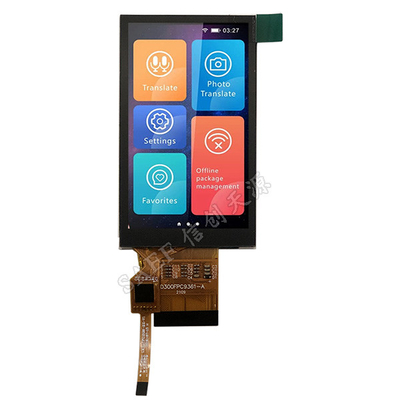

3 inç IPS TFT PCAP dokunmatik ekran 240x400 çözünürlük Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
SAEF Technology, Çin merkezli küresel önde gelen TFT LCD ekran üreticisidir.22 inçlik yuvarlak1,28 inçlik yuvarlak,1.44", 1.54", 1.77, 2", 2.1" yuvarlak, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 inç, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" ve 28" TFT (aktif alanın çapraz boyutu) vb. Bu web sitesinde 300'den fazla TFT standart modeli listelenmiştir;Ayrıca, müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir.
SAEF TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre nitelik kazanmıştır.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.SAEF TFT LCD ekranları, çeşitli çözünürlüklerde ve dokunmatik ekran seçeneğinde dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arabirime sahiptir.SAEF TFT modülleri, endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
