Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7" İnç TFT | dokunmatik ekran: | CTP(Kapasitif Dokunmatik Ekran) |
|---|---|---|---|
| Karar: | 1024x600 nokta | Kapak Camı Ölçüsü: | kişiselleştirilebilir |
| Lcm Arayüzü: | MIPI | Yüzey Parlaklığı: | 300 cd/m2 |
| LED Ömrü: | 40.000 saat | Pimler: | 30 pim |
| Görüntüleme yönü: | Tüm Görüş Açısı(80/80/80/80) | CTP Arayüzü: | I2C |
| Çalışma sıcaklığı.: | 20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | MIPI 7 inç TFT LCD Dokunmatik Ekran,IPS 7 inç TFT LCD Dokunmatik Ekran,CTP 7 inç dokunmatik tft lcd |
||
TFT LCD Modülü 7 "inç 1024x600 MIPI arayüzü IPS ile CTP Ürün Çizimi Ürün Tanıtımı
Ürünün Hızlı Ayrıntıları:
1. LCD Boyutu: 7 ′′ inç TFT
2çözünürlüğü: 1024x600
3Görme açısı:
4Çizelge Boyutu: 164x97x2.6mm
5. LCM Arayüz Tipi: MIPI
6. CTP Arayüz Tipi: I2C
7. Sıcaklık: Üst -20°C'den +70°C'ye; Tst -30°C'den +80°C'ye
8- Dokunma paneli: Kapasitif dokunma ekranı ((CTP)
SAEF Teknolojisi SF-TO700B-8857A-CT, QVGA 1024x600 piksel çözünürlüğüyle 7 ′′ IPS tipi tam açılı TFT LCD ekranıdır. Kapasitatif Dokunmatik Ekran ((CTP),ve kapak cam özelleştirilebilir.
Bu LCD modülünün dış hat boyutu 164*97*2.6 mm ve AA boyutu 154.21x85.92 mm. Bu 7 inçlik TFT LCD PCAP ((Capacitive Touch Screen) ile birlikte.SF-TO700B-8857A-CT LCM arayüzü MIPI arayüzü ile, 30 pin. CTP arayüzü I2C'dir. SF-TO700B-8857A-CT, 300cd / m2 (nit) yüzey parlaklığı ile, bu LCD Ekran Modülü 20 ° C'den + 70 ° C'ye kadar sıcaklıklarda çalışabilir.
Bu 7 ′′ TFT LCD modülü, ölçüm ekipmanları, tıbbi cihazlar, ev otomasyonu, erişim güvenlik sistemi, süpermarket fiyat etiketi ve ev aletleri, GPS cihazı vb.
| Anahtar kelimeler: | 7 inçlik TFT | Dokunmatik ekran: | CTP ((kapasitatif dokunmatik ekran) |
|---|---|---|---|
| Karar: | 1024x600 Nokta | Kapağın cam boyutu: | Kişiselleştirilebilir |
| LCM arayüzü: | MIPI | Yüzey Parlaklığı: | 300 Cd/m2 |
| LED ömrü: | 40000 Saat | Tırnaklar: | 30 Pin |
| Görme yönü: | Tüm Görme açısı ((80/80/80/80) | CTP arayüzü: | I2C |
| Çalışma Temp.: | 20°C +70°C'ye kadar | Uygunluk: | REACH ve RoHS uyumlu |
Kalite güvencesi
1Her parça için, kaliteli olmasını sağlamak için 3 kez 100% test yapıyoruz.
2.QA yöneticisi LCD endüstrisinde 14 yıldan fazla bir süredir. Ana üretim ve QA operatörleri LCD endüstrisinde 7-8 yıldan fazla bir süredir.Ekibimiz tüm çok profesyonel ve LCD müşteriler için kalite sağlamak için dosyalama deneyimlidir.
Sık Sorulan Sorular
Örnek siparişi alabilir miyim?
C: Evet, kaliteyi test etmek ve kontrol etmek için örnek siparişini memnuniyetle karşılıyoruz. Farklı öğe numaralarının karışık örnekleri kabul edilebilir.
Peki ya teslimat süresi?
A: raf dışı ürünler için, stoktaki örnekler hemen. Örnek yeniden yapımı için 1-1,5 hafta. Seri üretimi için 4-6 hafta. Tasarımlı ürünler için, karşı çizim önerisi için 2-3 gün;Çizim onayında örnek alma için 2 saatÖdeme süresi / seri üretimi için 5-6 saat.
Örnek ve üretim siparişi için herhangi bir MOQ sınırınız var mı?
A: Düşük MOQ. Örnek kontrolü için 3-5pcs mevcuttur. Toplu üretim MOQ'su normalde 1K / partidir. İzleme / PP-run siparişi için MP MOQ'dan daha düşük qty'yi destekliyoruz.
Malları nasıl gönderiyorsunuz ve gelmesi ne kadar sürer?
A: DHL, UPS, FedEx veya TNT ile gönderilir. Gelmesi 5-7 gün sürer. Hava yolu ve deniz sevkiyatı da isteğe bağlıdır.
LCD modülü için bir siparişi nasıl devam ettirilir?
A: Öncelikle gereksinimlerinizi veya uygulamanızı bize bildirin.
İkincisi, taleplerinize veya önerilerimize göre alıntı yapıyoruz.
Üçüncüsü müşteri numuneleri onaylar ve resmi sipariş için depozito yapar.
Dördüncüsü, üretimi düzenliyoruz.
LCD ürüne logomu yazdırmamın bir sakıncası var mı?
A: Evet. Lütfen tasarım aşamasında bize resmi olarak bildirin ve örnek testi ve onayınız için logonuzla örnekler yapacağız. Örnek onaylandığında, kitle üretimi onaylanmış örnekleri takip edecek.
S7: Ürünler için garanti veriyor musunuz?
A: Evet, ürünlerimize 1 yıllık garanti sunuyoruz.
S8: Arızalı ile nasıl başa çıkılır?
A: Öncelikle, ürünlerimiz sıkı kalite kontrol sisteminde üretilir ve kusurlu oran% 0.2'den az olacaktır.
İkincisi, garanti süresi boyunca küçük miktarlarda yeni siparişlerle yeni LCD'ler göndereceğiz.Onları tamir edip size geri göndereceğiz ya da gerçek duruma göre tekrar aramak da dahil olmak üzere çözümü tartışabiliriz..
TFT LCD Modülü 7 "inç 1024x600 MIPI arayüzü IPS ile CTP Ürün Çizimi
| Pin No. | Simge | Görev |
| 1 | VLED+ | LED Anod |
| 2 | VLED+ | LED Anod |
| 3 | VGH | TFT için pozitif güç |
| 4 | VGL | TFT için negatif güç |
| 5 | UPDN | Geçit yukarı veya aşağı tarama kontrolü. UPDN = ¢L ¢, STV2 çıkışı dikey başlangıç darbeleri ve UD pin çıkışı mantıksal ¢L ¢ geçit sürücüsüne. ( Varsayılan) UPDN = ′H′, STV1 çıkışı dikey başlangıç darbeleri ve UD pin çıkışı mantıklı ′H′ kapı sürücüsüne |
| 6 | SHLR | Kaynak sağ ya da sol sıralama kontrolü. SHLR = L, sola kaydır: son veri = S1←S2←S3..........←S1536 = ilk veri. SHLR = H H, sağa kaydır: ilk veri = S1→S2→S3........→S1536 = son veri. |
| 7 | VLED- | LED Katod |
| 8 | VLED- | LED Katod |
| 9 | AVDD | Analog devreler için güç |
| 10 | GND | Toprak |
| 11 | D3P | MIPI veri girişi. |
| 12 | D3N | MIPI veri girişi. |
| 13 | GND | Toprak |
| 14 | D2P | MIPI veri girişi. |
| 15 | D2N | MIPI veri girişi. |
| 16 | GND | Toprak |
| 17 | CLKP | MIPI saat girişi |
| 18 | CLKN | MIPI saat girişi |
| 19 | GND | Toprak |
| 20 | D1P | MIPI veri girişi. |
| 21 | D1N | MIPI veri girişi. |
| 22 | GND | Toprak |
| 23 | D0P | MIPI veri girişi. |
| 24 | D0N | MIPI veri girişi. |
| 25 | GND | Toprak |
| 26 | STBYB | Bekleme modunda. STBYB = HH,normal çalışma (öntanımlı) STBYB = L, zamanlama denetleyicisi, kaynak sürücüsü kapatılacak, tüm çıkışlar GND. |
| 27 | Dönüştür | Küresel sıfırlama düğmesi. Sıfırlama durumuna girmek için aktif düşük. Normalde yüksek çek. Istikrar için RC sıfırlama devresine bağlanmak. |
| 28 | VDD ((1.8V) | Dijital devreler |
| 29 | VDD ((1.8V) | Dijital devreler |
| 30 | VCOMIN | Ortak voltaj |

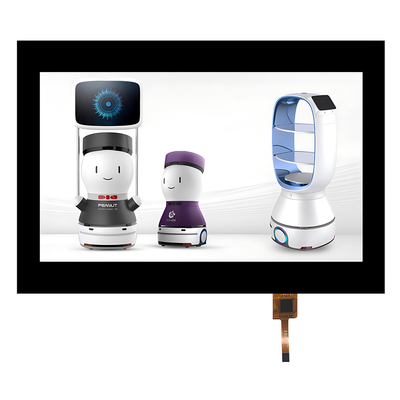

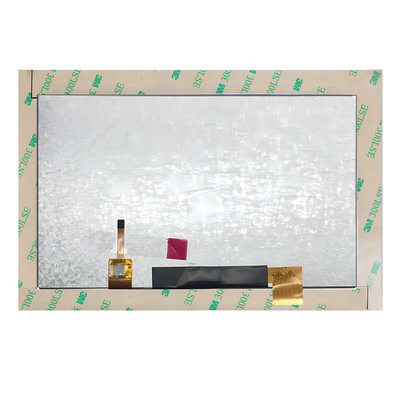

TFT LCD Modülü 7 inç 1024x600 MIPI arayüzü IPS ile CTP Ürün Görüntüsü
Benzer ürünler
|
Boyut |
Ayrıntılar |
Bizim P/N'miz |
|
7 inç. |
800x480Manzara tipi,Kontrol tahtasıyla |
SF-TC700I-9239C-T |
|
7 inç. |
1024x600 CTP ile veya olmadan, RGB arayüzü ile peyzaj tipi |
SF-TC700B-8619A-N/CT |
|
7 inç. |
1024x600 CTP'li veya olmayan, MIPI arayüzü ile peyzaj tipi |
SF-TO700B-8857A-N/CT |
|
7 inç. |
1024x600 CTP ile veya olmadan, RGB arayüzü ile peyzaj tipi |
SF-TO700B-8834A-CT |
