Ürün ayrıntıları:
|
| Ürün: | 3.97 inç (4") TFT Ekranı | Karar: | 480x800 nokta |
|---|---|---|---|
| Sürücü IC: | NT2251 veya eşdeğer | Anahat Dim.: | 57,14x96,85x2,2 mm |
| dokunmatik ekran: | Dokunmatik Ekransız (Opsiyonel) | Kapak Camı Ölçüsü: | özelleştirilebilir |
| Görüntüleme yönü: | IPS Tüm Görme Açıları | Arabirim: | SPI + RGB 24 bit (özelleştirilebilir) |
| Bağlantı: | Takma (özelleştirilebilir） | PIN numarası: | 51 iğne (özelleştirilebilir) |
| Yüzey Parlaklığı: | 400 cd/m2(sirke) | arka ışık Tipi: | Beyaz LED |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 480x800 IPS TFT LCD,24 Bit IPS TFT LCD,3.97" IPS TFT Ekran |
||
4 inç (3.97") 480x800 TFT LCD Ekranı SPI RGB 24 Bit Arayüzü IPS NT35510 Ekranı
TFT 4 inç WVGA SPI ve RGB LCD Ekranı
1. SF-TC397B-8774C-N TFT LCD modülü, 3.97 ′′ ((4.0 ′′) çaplı, WVGA 480x800, tam renkli TFT LCD ekranı, Resistif dokunmatik ekran veya PCAP ile tasarlanabilir,Bölüm numaralarımız SF-TC397B-8774C-T ve SF-TC397B-8774C-CT..
2Bu modül SPI ve RGB 24 bitlik arayüzünü destekler. SF-TC397B-8774C-N modeli modül boyutuna 57.14*96.85 mm ve aktif alan boyutuna 51.84 x 86.40 mm sahiptir.SF-TC397B-8774C-N, modül üzerindeki NT35510 denetleyiciyle entegre edilir.Bu IPS TFT modülü, 400 cd/m2 parlaklığı olan portre modu LCD modülüdür.Eğer portre modu olarak kullanmak veya parlaklığı ayarlamak istiyorsanız, daha fazla teknik destek için bizimle iletişime geçin. yüzey parlaklığı 1000 cd/m2 (nit) elde edilebilir.
Mekanik Özellikler
| Ürün | Spesifikasyon | Birim |
| Ekran boyutu | 3.97 | inç |
| Çevre boyutları | 57.14*96.85*2.2 | mm |
| Sürücü IC | NT1kırmızı | - |
| Arayüz tipi | RGB-24Bit | - |
TFT 4 inç WVGA SPI ve RGB LCD Ekran Çizimi
Pin Açıklaması
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LEDK | O. | LED Katod |
| 2 | LEDA | O. | LED Anod |
| 3 | YU | Ben... | Dokunmatik Panel giriş sinyali |
| 4 | XL | Ben... | Dokunmatik Panel giriş sinyali |
| 5 | YD | Ben... | Dokunmatik Panel giriş sinyali |
| 6 | XR | Ben... | Dokunmatik Panel giriş sinyali |
| 7 | GND | Ben... | Toprak |
| 8 | VCI | Ben... | Güç kaynağı 2.8V Voltaj |
| 9 | NC | - | Açılmış |
| 10 | IOVCC | Ben... | Güç kaynağı 1.8V Voltaj |
| 11 | TE | Ben... | Yırtma etkisi çıkışı |
| 12 | SDO | - | SPI Arayüzü Giriş / Çıkış Pin |
| 13 | SDI | Ben... | SPI Arayüzü Giriş / Çıkış Pin |
| 14 | WR/SCL | - | SPI Saat Sinyalı |
| 15 | CSX | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 16 | RESX | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 17-40 | DB23-DB0 | İ/Ç | Verileri göster |
| 41 | ENABLE | Ben... | RGB I/F modunda veri etkinleştirme sinyali 1. |
| 42 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 43 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 44 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 45 | LEDPWM | Ben... | Bu iğne dış LED sürücüsüne bağlanır. |
| 46 | LWDON | Ben... | Dış LED arka ışık kontrolünü açmak/kapatmak için kullanılır. |
| 47 | RS | Ben... | Kayıt seç sinyalini |
| 48 | RD | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 49 | IM0 | Ben... | Arayüz modunu seç |
| 50 | IM1 | Ben... | Arayüz modunu seç |
| 51 | GND | Ben... | Toprak |
Arka ışık özellikleri
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 25.6 | V | Eğer= 20 mA | - | ||
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 512 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
400 | - | Cd/m2 | Eğer= 20mA | - | |
| LCM için tekillik | - | 80 | - | - | % | Eğer= 20 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Elektrikli-optik özellikler
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 35 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 5 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
550 | - | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | 85 | - | Değ | - | |
| θL | 85 | - | |||||||
| Ver. | Θ+ | 85 | - | ||||||
| - Evet. | 85 | - | |||||||

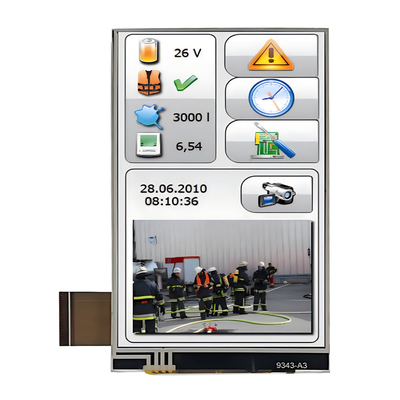

TFT 4 inç WVGA SPI ve RGB LCD Ekran Ürün Görüntüsü
