Ürün ayrıntıları:
|
| Ürün: | 1.9 inçlik TFT | dokunmatik ekran: | Kapasitif dokunmatik panel (CTP) |
|---|---|---|---|
| Karar: | 170x320 | Görüntüleme yönü: | IPS tam görüş açısı (80/80/80/80) |
| Arabirim: | SPI / RGB | Anahat boyutu: | 25,8x49,72x1,43 mm |
| Aktif Alan: | 42,72x22,7 mm | Sürücü IC: | ST7789V veya Eşdeğeri |
| PIN numarası: | 30 pim | Bağlantı: | Takma (özelleştirilebilir) |
| Yüzey Parlaklığı: | 350 cd/m2 (sirke) | LED Ömrü: | 40.000 saat |
| Vurgulamak: | PCAP TFT Ekran 170x320,1.9" PCAP TFT Ekran,SPI TFT Dokunmatik Ekran |
||
1.9 inçlik dokunmatik ekran, TFT LCD 1.9 inç
Ürün Hızlı İncelemesi
Boyutu: 1.9 inçlik TFT LCD Ekranı
Çözünürlük: 170×320 nokta
Görünüm Yönü: IPS
Arayüz: RGB, SPI
Sürücü IC:ST7789V
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 330
Çukurlu çerçeve: Hayır
Dokunmatik Ekran: Proje Kapasitif Dokunmatik Panel (PCAP)
Açıklama
SAEF TECHNOLOGY SF-TC190ASJ-8977A-CT TFT LCD display module is a transmissive type color active matrix TFT(Thin Film Transistor) liquid crystal display (LCD) that uses amorphous silicon TFT as a switching deviceBu modül bir TFT LCD modülünden, bir sürücü devresinden ve bir arka ışık biriminden oluşur.9 ′′ inç 170 ((RGB) X320 nokta içerir (170 yatay 320 dikey piksel dizisi)SF-TC190ASJ-8977A-CT TFT LCD modeli SPI ve RGB arayüzünü destekliyor; sürücü LCD panelinin güç kaynağı voltajı (VCC) 2.4V'den 3.3V'ye kadar. Tipik değer 2.8V'dir..Yüksek kaliteli ve renkli bir görüntüde TFT ekranı gerektiren gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz, güvenlik ekipmanlarında kullanılabilir.
SF-TC190ASJ-8977A-CT, parlaklığı 330 cd/m2 (tipik değer) olan IPS-LCD tipi bir TFT'dir. Parlaklık 1000 nit'e ulaşan özelleştirilebilir. Daha fazla ayrıntı için satışlarımızla iletişime geçin.-20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
Üretim Bilgisi
| Ürün: | 1.9 inçlik TFT |
| Karar: | 170 X 320 |
| Arayüz: | SPI / RGB |
| Dokunmatik ekran: | Kapasitatif dokunma paneli (CTP) |
| Görme yönü: | IPS Tam Görme açısı ((80/80/80/80) |
| Çizelge Boyutu: | 25.8 X 49.72 X 1.43 mm |
| Etkin Alan: | 42.72 x 22.7 mm |
| Pin Numarası: | 30 Pin |
| Yüzey Parlaklığı: | 350 Cd/m2 (nits) |
| Sürücü İK: | ST7789V veya eşdeğer |
| Bağlantı: | Bağlantı (Özelleştirilebilir) |
| LED ömrü: | 40000 Saat |
| Çalışma Temp.: | 20°C +70°C'ye kadar |
| Uygunluk: | REACH ve RoHS uyumlu |
1.9 inç dokunmatik ekran, TFT LCD 1.9 inç Ürün çizimi
Pin Tanımı
Pin1 GND Power Ground
Pin2 VDD Analog için güç kaynağı, VDD = 2.4V ~ 3.3V.
Pin3 IM2when IM1=0, IM2=0,8080-8bit;when IM1=1, IM2=1,4-line SPI seri I/F.
Pin4 IM1
Pin5 RESETBu sinyal cihazı sıfırlayacak ve çipi düzgün bir şekilde başlatmak için uygulanmalıdır.Sinyal aktif düşük.
Pin6 CS Çip seçme pin; Düşük etkinleştir, Yüksek devre dışı bırak.
Pin7 D/C ((SPI-SCL) 8080 serisi mikroprosesörüne bağlandığında, bu pin veri/komut seçimi pinini alır. Bu pin, 4 satırlı seri arayüzünde seri arayüz olarak kullanılır.
Pin8 WR ((SPI-RS) 8080 serisi mikroprosesörüne bağlandığında, bu pin yazma sinyali alır. 4 satırlı seri arayüzünde veri/komut seçimi pinini gösterir.
Pin9 RD8080 serisi bir mikroprosesöre bağlandığında, bu pin,Read sinyalini alır. Bu pin aşağı çekildiğinde ve çip seçildiğinde, okuma işlemi başlar. Seri arayüz seçildiğinde,Bu iğne yere bağlı olmalı.
Pin10 SDASPI arayüzünün giriş/çıkış pını. Veriler SCL sinyalinin yükselen sınırına kilitlenir.
Pin11-Pin18 D0-D7 MCU paralel arayüz veri otobüsü.
Pin19 NC Bağlantı yok
Pin20 LEDA LED Anodu
Pin21 LEDK1 LED Katod
Pin22 LEDK2 LED Katod
Pin23 LEDK3 LED Katod
Pin24 LEDK4 LED Katod
Pin25 GND Power Ground
Pin26 TP_RST Dokunmatik Panel'in sistem sıfırlaması; Eğer kullanılmıyorsa, bu pencereyi açık bırakın.
Pin27 TP_SCL I2C dokunmatik panelin saat sinyali; Eğer kullanılmıyorsa, bu pencereyi açık bırakın.
Pin28 TP_SDA I2C dokunmatik panelin veri sinyali; Eğer kullanılmıyorsa, bu pencereyi açık bırakın.
Pin29 TP_INT Dokunmatik Panel'in ana işlemcisine sinyali kes; Eğer kullanılmıyorsa, bu sinyali açın.
Pin30 GND Power Ground

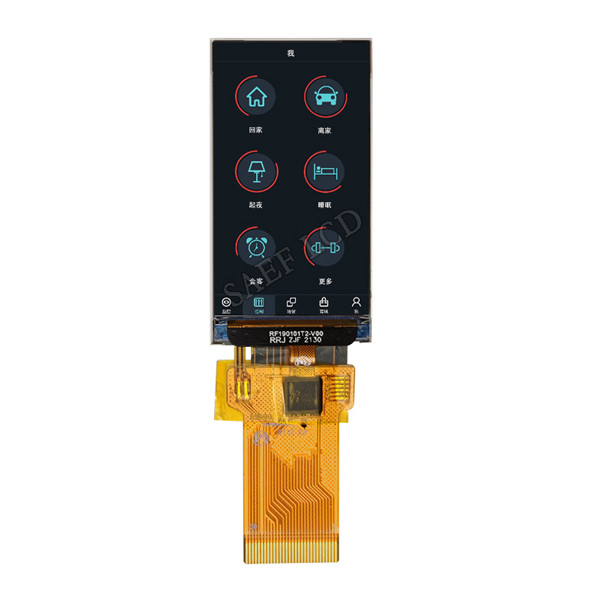

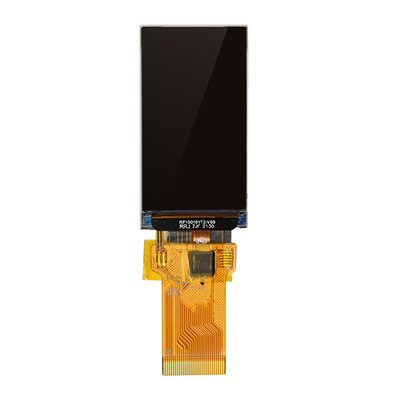

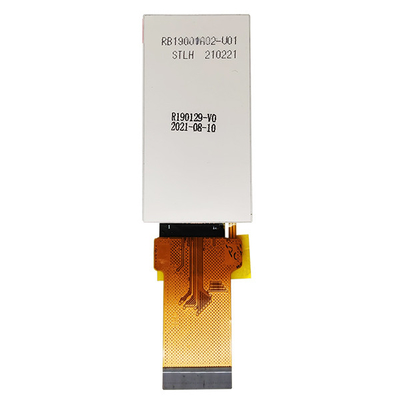

1.9 inçlik dokunmatik ekran, TFT LCD 1.9 inç Gerçek Ürün Görüntüsü
