Ürün ayrıntıları:
|
| Ürün: | 4" inç IPS TFT LCD | Karar: | 540x1080 piksel |
|---|---|---|---|
| Görüntüleme yönü: | IPS Tüm Görme Açıları | dokunmatik ekran: | Dirençsiz ve PCAP Opsiyonel |
| Kapak Lensi: | kişiselleştirilebilir | Yüzey Parlaklığı: | 350 cd/m2 (özelleştirilebilir) |
| Arabirim: | MIPI (Özelleştirilebilir) | PIN numarası: | 30 pim |
| Bağlantı: | Bağlayıcı türü (özelleştirilebilir) | Sürücü IC: | ST7703 |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 4 İnç IPS TFT LCD,540x1080 IPS TFT LCD,30 Pin 4 İnç TFT LCD |
||
4 inç 540x1080 Yüksek PPIIPSTFT LCD ST7703S MIPI Arayüzü Ürün Tanıtımı
SAEF TECHNOLOGY SF-TO400AS-8986A-N, 540 (RGB) X 1080 nokta (540 yatay 1080 dikey piksel dizisi) ile 4 inçlik tam TFT-LCD ekranıdır.Sürüş LCD panelinin güç kaynağı voltajı (VCC) 2'den.4V'den 3.3V'ye kadar, tipik voltaj 2.8V'dir. ve MIPI arayüzünü destekler. gömülü sistemler, otomasyon, GPS, tıbbi ekipman, endüstriyel cihaz, akıllı ev,Yüksek kaliteli ve renkli görüntüde TFT ekranı gerektiren güvenlik ekipmanları.
SF-TO400AS-8986A-N IPS-LCD tipi (IPS, In-plane Switching anlamına gelir) 350 cd/m2 (tipik değer) parlaklığı olan TFT. Parlaklık 1000 nit'e ulaşarak özelleştirilebilir. Daha fazla ayrıntı için satışlarımızla iletişime geçin.-20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir; depolama sıcaklıkları -30°C'den +80°C'ye kadar değişir.
Ürün Özellikleri
| Ürün: | 4 inç IPS TFT LCD | Karar: | 540x1080 piksel |
|---|---|---|---|
| Görme yönü: | IPS Tüm Görme Açıları | Dokunmatik ekran: | Dirençsiz ve PCAP İsteğe bağlı |
| Kapak Lensi: | Kişiselleştirilebilir | Yüzey Parlaklığı: | 350 Cd/m2 (Kustomlaştırılabilir) |
| Arayüz: | MIPI (Kustomlaştırılabilir) | Pin Numarası: | 30 Pin |
| Bağlantı: | Bağlantı Tipi (Özelleştirilebilir) | Sürücü İK: | ST7703 |
| Çalışma Temp.: | -20°C +70°C | Uygunluk: | REACH ve RoHS uyumlu |
Neden bizi seçtiniz?
1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.
2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..
3Kalite güvenilirliğine bağlılık
SAEF, küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılayan ISO9001: 2015 ve ISO14000 tarafından nitelikli.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
4 inç 540x1080 Yüksek PPIIPSTFT LCD ST7703S MIPI Arayüzü Ürün Çizimi
| Hayır | SYMBOL | FONKSYON |
| 1 | RST_LCM | Bu sinyal cihazı sıfırlayacak ve çipin düzgün bir şekilde başlatılması için uygulanmalıdır. |
| 2 | TE_LCM | Yırtma etkisi sinyali, MCU'yu bellek yazımı çerçevesine senkronize etmek için kullanılır. |
| 3 | GND | Güçlü Yer |
| 4 | TDP0 | MIPI Veri Yolu |
| 5 | TDN0 | MIPI Veri Yolu |
| 6 | GND | Güçlü Yer |
| 7 | TDP1 | MIPI Veri Yolu |
| 8 | TDN1 | MIPI Veri Yolu |
| 9 | GND | Güçlü Yer |
| 10 | TDP2 | MIPI Veri Yolu |
| 11 | TDN2 | MIPI Veri Yolu |
| 12 | GND | Güçlü Yer |
| 13 | TDP3 | MIPI Veri Yolu |
| 14 | TDN3 | MIPI Veri Yolu |
| 15 | GND | Güçlü Yer |
| 16 | TCP | MIPI Clk |
| 17 | TCN | MIPI Clk |
| 18 | GND | Güçlü Yer |
| 19 | IOVCC1.8V | I/O sistemi için güç kaynağı. IOVCC = 1.65V ~ 3.3V. |
| 20 | LEDA | LED Anod |
| 21 | LEDK | LED Katod |
| 22 | ID1 | Kimlik |
| 23 | NC | NC |
| 24 | VDD2V8 | Analog için güç kaynağı, VDD = 2.5V ~ 3.3V. |
| 25 | NC | NC |
| 26 | SDA_CTP | Touch Panel'in I2C veri sinyali; kullanılmazsa, bu pencereyi açık bırakın. |
| 27 | SCL_CTP | I2C saat sinyali dokunmatik panel; Eğer kullanılmıyorsa, bu iğneyi açık bırakın. |
| 28 | EINT_CTP | Touch Panel'in ana işlemcisine sinyali kes; Eğer kullanılmıyorsa, bu pencereyi açık bırakın. |
| 29 | RST_CTP | Dokunmatik Panel'in sistem sıfırlaması; Eğer kullanılmıyorsa, bu iğneyi açık bırakın. |
| 30 | VDD2.8_CTP | Analog için güç kaynağı, VDD = 2.4V ~ 3.3V. |
| Ürün | Simge | - Min. | - Max. - Hayır. | Birim | |
| Güçlendirme Voltajı | Güç kaynağı | VDD | - 0 oldu.3 | +4.6 | V |
| Analog | - Evet. | - Evet. | - Evet. | V | |
| IO | IOVDD | - 0 oldu.3 | +4.6 | V | |
| Giriş Voltajı | Vi | - 0 oldu.3 | IOVDD+0.3 | V | |
| Depolama sıcaklığı | Tstg | -30 | +70 | oC | |
| Çalışma sıcaklığı | TOperasyon | - 20 | +60 | oC | |
| Depolama nemliği | Hstg | 10 | Not 1 | % RH | |
| Çalışma nemliği | HOperasyon | 10 | Not 1 | % RH | |
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Güçlendirme Voltajı | Güç kaynağı | VDD | 2.4 | 2.8 | 3.3 | V |
| Analog | VCI | 2.4 | 2.8 | 3.3 | V | |
| IO | IOVDD | 1.65 | 1.8/2.8 | 3.3 | V | |
| Mantık Düşük giriş voltajı | VIL | -0.3IOVDD | - Evet. | 0.3IOVDD | V | |
| Mantık Yüksek giriş voltajı | HIV | 0.7IOVDD | - Evet. | IOVDD | V | |
| Mantık Düşük çıkış voltajı | VOL | - Evet. | - Evet. | 0.2IOVDD | V | |
| Mantık Yüksek çıkış voltajı | VOH | 0.8IOVDD | - Evet. | - Evet. | V | |
| Mevcut Tüketim | Normal gösterim | Ivdd | - Evet. | 50 | - Evet. | mA |
| Bekleme modunda | Ivdd | - Evet. | 30 | - Evet. | UA | |
| Çerçeve sıklığı | fFR | - Evet. | 60 | - Evet. | Hz | |
Optik Özellikler
| Arka ışık açık (İletişim Modu) | Ürün | Simge | Durum | Spesifikasyon | Birim | |||
| - Min. | Tipik. | - Max. - Hayır. | ||||||
|
Parlaklık açık YüzeyiBen...f=20mA) |
Lv |
Normalde. izleme açı θX= θY=0o |
- |
350 |
- |
cd/m2 |
||
| Kontrast oranı | CR | - | 600 | - | - | |||
| Yanıt süresi | TR | - | 10 | 20 |
ms |
|||
| TF | - | - | 20 | 30 | ||||
|
Renkliliği iletebilir |
Kırmızı | XR |
- |
0.614 | 0.644 | 0.674 | - | |
| YR | 0.290 | 0.320 | 0.350 | - | ||||
| Yeşil | XG | 0.270 | 0.300 | 0.330 | - | |||
| YG | 0.540 | 0.570 | 0.600 | - | ||||
| Mavi | XB | 0.104 | 0.134 | 0.164 | - | |||
| YB | 0.097 | 0.127 | 0.157 | - | ||||
| Beyaz | XW | 0.267 | 0.297 | 0.327 | - | |||
| YW | 0.302 | 0.332 | 0.362 | - | ||||
|
İzleme Açı |
Yatay | θX+ |
Merkezi CR≥10 |
- | 80 | - |
Deg. |
|
| θX- | - | 80 | - | |||||
| Dikey | θY+ | - | 80 | - | ||||
| θY- | - | 80 | - | |||||
| NTSC oranı (Gamut) | - | - | - | 60 | - | % | ||

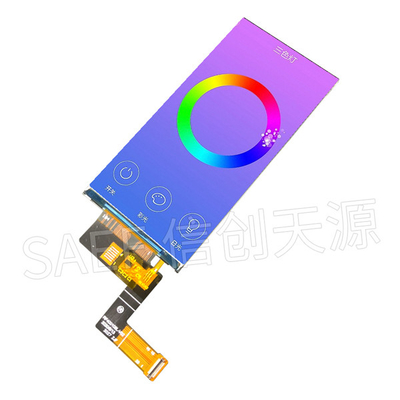

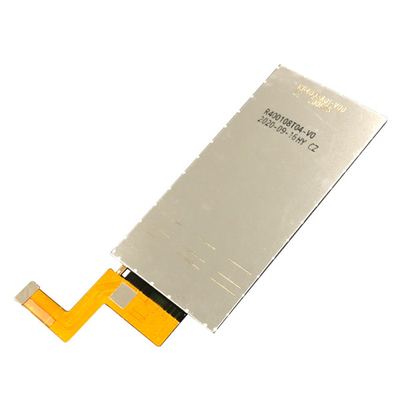

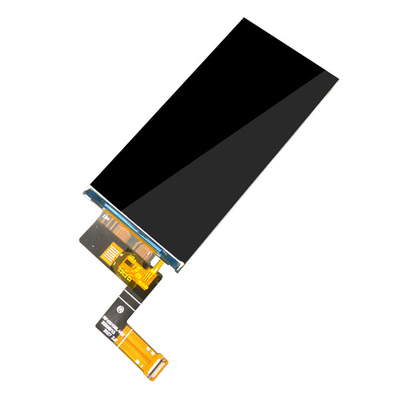

4 inç 540x1080 Yüksek PPIIPSTFT LCD ST7703S MIPI Arayüzü Ürün Görüntüsü
