Ürün ayrıntıları:
|
| Ürün: | 5 inç IPS TFT LCD | Karar: | 720x1280 nokta |
|---|---|---|---|
| Arabirim: | MIPI (Özelleştirilebilir) | dokunmatik ekran: | PCAP İsteğe bağlı |
| Görüntüleme yönü: | IPS Tüm bakış açısı ((85/85/85/85) | PCAP Yapısı: | GFF |
| LCD Denetleyici: | ILI9881C | CTP Denetleyicisi: | GT911 |
| Kapak Camı Ölçüsü: | Özelleştirilebilir | PIN numarası: | 25 iğne |
| Bağlantı: | FPC fişleri (özelleştirilebilir) | Yüzey Parlaklığı: | 300 cd/m2(nit) |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 720x1280 5 İnç TFT LCD Modül,ILI9881C 5 İnç TFT LCD Modül,MIPI tft ekran 5 inç |
||
5 inç TFT LCD Portre HD 720x1280 Nokta ILI9881C MIPI Arayüzü IPS Özel CTP ile Serbest Görme Açıları
CTP ile 5 inçlik TFT LCD, HD 720x1280 TFT PCAP Ekranı
Saef Technology SF-TC500I-8725B-CT, 720x1280 piksel çözünürlüğü olan diagonal boyutu 5 ′′ TFT LCD modülüdür. Bu modül ILI9881C IC ile yerleşiktir;Kontrolör ve sürücü IC fonksiyonlarını içerir., MIPI arayüzünü destekliyor ve besleme voltajı (Vdd) 2.6V'den 3.3V'ye kadar değişmektedir. Tipik değer 2.8V'dir. Bu modül görüntüleme yönü IPS tipi serbest görüntüleme açısı ((85/85/85/85).
SF-TC500I-8725B-CT TFT LCD modülü, parlaklığı 300 nit olan portre modudur.-20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir· depolama sıcaklıkları -30 °C'den +80 °C'ye kadar değişir. Bu 5 ′′ TFT LCD modülü endüstriyel cihazlarda, tarayıcılarda, ev otomasyonlarında, erişim kontrol sistemlerinde, izleme ekipmanlarında, analizatörlerde,Güvenlik sistemi, bahçe sulama sistemi, vb.
Ürün Avantajları
| Ürün: | 5 inç IPS TFT LCD | Karar: | 720x1280 Noktalar |
|---|---|---|---|
| Arayüz: | MIPI (Kustomlaştırılabilir) | Dokunmatik ekran: | PCAP İsteğe bağlı |
| Görme yönü: | IPS Tüm Görme açısı ((85/85/85/85) | PCAP yapısı: | GFF |
| LCD denetleyici: | ILI9881C | CTP kontrolörü: | GT911 |
| Kapağın cam boyutu: | Özelleştirilebilir | Pin Numarası: | 25 Pin |
| Bağlantı: | FPC fişleri (özelleştirilebilir) | Yüzey Parlaklığı: | 300 Cd/m2 ((nits) |
| LED ömrü: | 40000 Saat | Uygunluk: | REACH ve RoHS uyumlu |
Pin Tanımı
Pin1, LEDA LED Anod
Pin2, LEDK LED Katod
Pin3, VCC güç kaynağı 2.8V
Pin4, IOVCC Güç kaynağı 1.8V/2.8V Voltaj
Pin 5, GND Power Ground.
Pin6, CLKP DSI-CLK+ saat sinyali
Pin7, CLKN DSI-CLK- saat sinyali
Pin 8, GND Power Ground.
Pin9, D0N DSI-D0- veri sinyalleri
Pin10, D0P DSI-D0+ veri sinyalleri
Pin11, GND Power Ground.
Pin12, D1N DSI-D1- veri sinyalleri
Pin13, D1P DSI-D1+ veri sinyalleri
Pin14, GND Power Ground.
Pin15, D2N NC DSI-D2 veri sinyalleri
Pin16, D2P NC DSI-D2+ veri sinyalleri
Pin17, GND Power Ground.
Pin18, D3N NC DSI-D2 veri sinyalleri
Pin19, D3P NC DSI-D2+ veri sinyalleri
Pin20, GND Power Ground.
Pin21, TE Güç kaynağı 2.8V
Pin22, LCD_ID LCD_ID
Pin23, Reset Kaydet Pin seçin
Pin24, GND Power Ground.
Pin25, GND Power Ground.
CTP ile 5 inçlik TFT LCD, HD 720x1280 TFT PCAP Ekran Çizimi

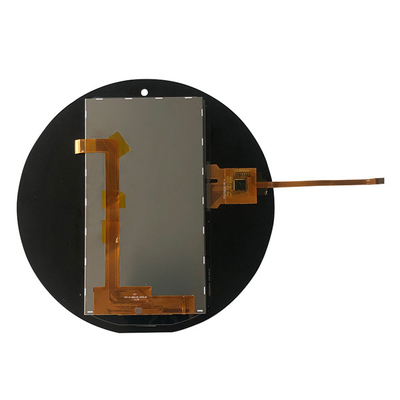

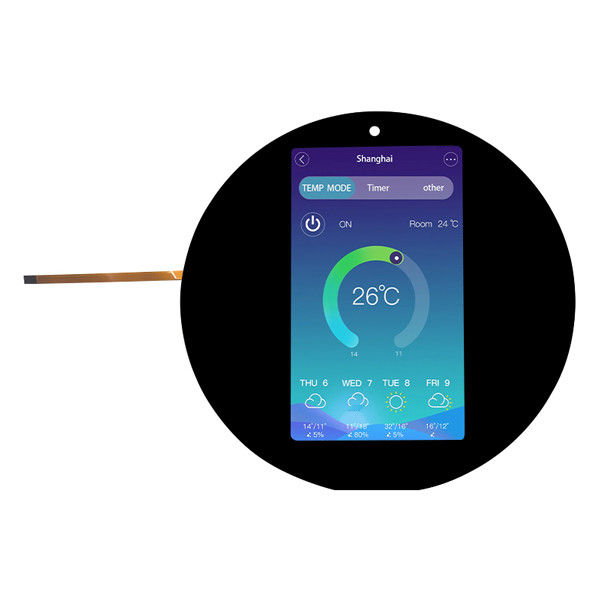

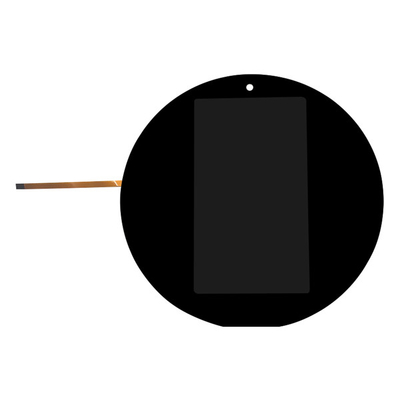

CTP ile 5 inçlik TFT LCD, HD 720x1280 TFT PCAP Gerçek Ürün Görüntüsü
