Ürün ayrıntıları:
|
| anahtar kelimeler: | Raspberry PI ekranı için HDMI 7 inç | Çözünürlük: | 1024x600 |
|---|---|---|---|
| CTP Arayüzü: | USB | Yüzey Parlaklığı: | 500 cd/m2 - 1000 cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | Pimler: | 19 |
| görüş yönü: | IPS Tüm görüş açısı (80/80/80/80) | LED ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | –20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Kapasitif HDMI TFT Ekran,Ahududu PI HDMI TFT Ekran,Ahududu PI Endüstriyel TFT Ekran |
||
HDMI 7 inç Ekran, 7 inç PCAP TFT Ekran
SFRA700H-1024600ACT-01, entegre TFT LCD, PCAP dokunmatik ve sürüş kartına sahip bir HDMI TFT LCD modülüdür.
1- Modül, PC'den HDMI dijital sinyal çıkışını 1024*600 LCD ekranda mükemmel bir şekilde sunar.
2- HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 standartlarını destekler.HDMI sinyal kaynağı, Raspberry Pi, BB Black, Banana Pi vb. gibi ana akım mini PC'lerle uyumludur.
3- TOUCH, USB'den I2C'ye, sürücü yüklemeye gerek yok.
4- Tasarım esas olarak Raspberry Pi ekranda kullanılır ve diğer HDMI endüstriyel kontrol küçük ekranlı dokunmatik cihazlarda da kullanılabilir.Raspberry Pi ekranı olarak kullanıldığında Raspbian, Ubuntu, WIN10 IOT ve diğer sistemleri tek dokunuşla destekler.
5- Bilgisayar ekranı olarak kullanıldığında Windows 7/8/10, beş nokta dokunmatik, sürücüsüz destekler.
| Sürüm | 01 | ||
| Desteklenen sinyal | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOKUNMAK | USB standardı | ||
| VGA | Desteklememek | ||

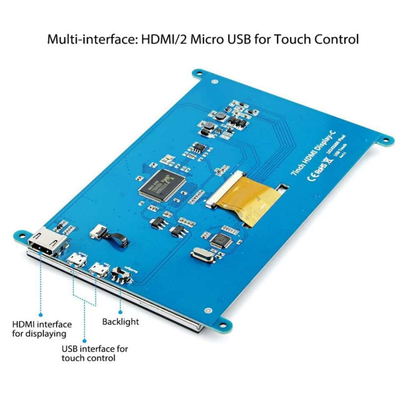

| Anakart üzerindeki arayüz | giriş | HDMI | A tipi HDMI yama dişi 19Pin yama (yatay) |
| USB | MICRO 5P USB dişi B tipi 5,9 MM (yatay) | ||
| kulaklık arayüzü | NC | ||
| Dokunmatik arayüz | 6 pim | FPC-0.5-6PIN (yatay) | |
| Ekran arayüzü | RGB 50 iğneli | FPC-0.5-50PIN (yatay) | |
| Ses | Ses çıkışı | 8Ω1.5W | 4PIN-1.25 H1.8 Ultra ince kadın koltuğu (yatay) |
| Güç kaynağı | Güç girişi | USB girişi 5V(+/-0.5V) | |
| Vop'u Görüntüle | 3.3V | ||
| Güç işlemi | Göstergedeki güç | ||
| Anakart beklemede güç tüketimi | <0.25W | ||
| OSD Menüsü | Menü (rezerv) | Parlaklık, Kontrast, Otomatik Düzeltme, Faz, Saat, Alan Konumu, İşlev Ayarı, Sıfırlama vb. | |
| Dil(rezerv) | Çince, İngilizce, Fransızca, Almanca, İtalyanca, İspanyolca, Rusça, Korece, Japonca vb. | ||
| düğme (ayrılmış) | GÜÇ,MENÜ,YUKARI,AŞAĞI,ÇIKIŞ | ||

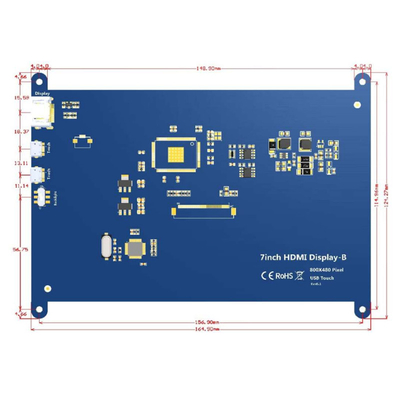

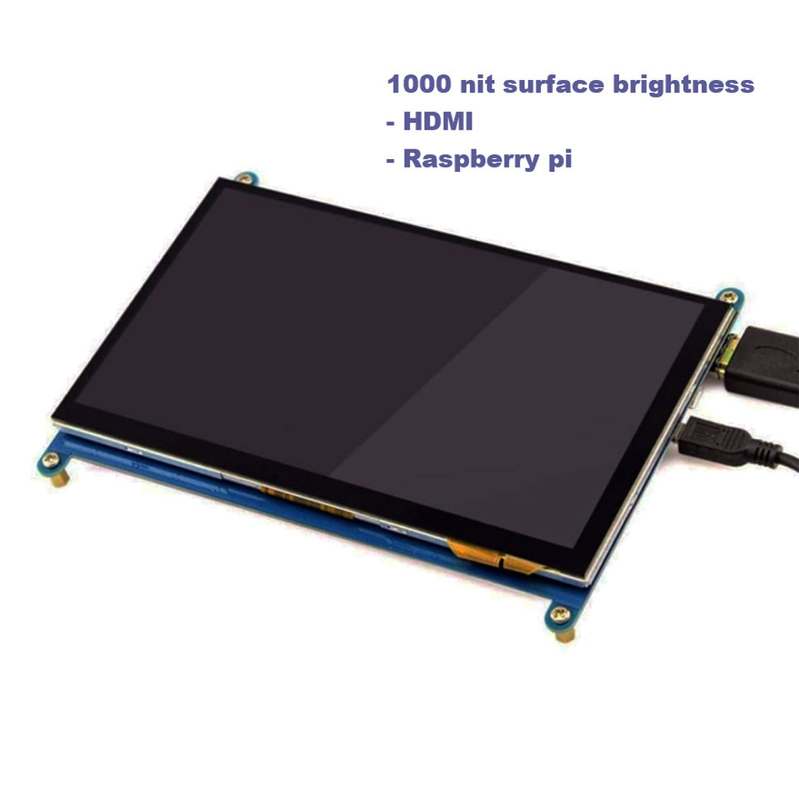

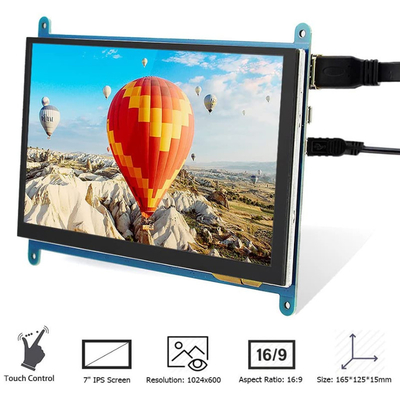

HDMI 7 inç Ekran, 7 inç PCAP TFT EkranÜrün resmi
HDMI arayüzü pin tanımı
| 1 | TMDS DATA2+ |
| 2 | TMDS DATA2 Korumalı |
| 3 | TMDS VERİLERİ2- |
| 4 | TMDS VERİLERİ1+ |
| 5 | TMDS DATA1 Korumalı |
| 6 | TMDS VERİLERİ1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Korumalı |
| 9 | TMDS VERİLERİ0- |
| 10 | TMDS VERİ SAAT+ |
| 11 | TMDS VERİ SAAT Korumalı |
| 12 | TMDS VERİ SAAT- |
| 13 | CEC (Tüketici Elektroniği Kontrolü Opsiyonel) |
| 14 | Rezerve edildi (kabloda ancak cihazda NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC Toprak |
| 18 | +5V (güç kaynağı) |
| 19 | Çalışırken değiştirilebilir prob kablosu |
USB( 5V ) pin tanımı
| 1 | VCC |
| 2 | NC |
| 3 | NC |
| 4 | NC |
| 5 | GND |
USB TP Pin tanımı
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | NC |
| 5 | GND |
Hoparlör arabirimi Pim Tanımı
| 1 | ROTA+ |
| 2 | ROTA- |
| 3 | KABA ADAM- |
| 4 | BÜYÜK+ |
6,LCD pin tanımı
| 1 |
VLED+
|
LED arka ışığı için güç (Anot)
|
| 2 |
VLED+
|
LED arka ışığı için güç (Anot)
|
| 3 |
VLED-
|
LED arka ışığı için güç (Katot)
|
| 4 |
VLED-
|
LED arka ışığı için güç (Katot)
|
| 5 |
GND
|
Güç zemini
|
| 6 |
VCOM
|
Ortak voltaj
|
| 7 |
DVDD
|
Dijital Devre için Güç
|
| 8 |
MOD
|
DE/SYNC modu seçimi
|
| 9 |
Almanya
|
Veri Girişini Etkinleştir
|
| 10 |
VS
|
Dikey Senkronizasyon Girişi
|
| 11 |
HS
|
Yatay Senkronizasyon Girişi
|
| 12 |
B7
|
Mavi veri (MSB)
|
| 13 |
B6
|
mavi veri
|
| 14 |
B5
|
mavi veri
|
| 15 |
B4
|
mavi veri
|
| 16 |
B3
|
mavi veri
|
| 17 |
B2
|
mavi veri
|
| 18 |
B1
|
mavi veri
|
| 19 |
B0
|
Mavi veri (LSB)
|
| 20 |
G7
|
Yeşil veri (MSB)
|
| 21 |
G6
|
yeşil veri
|
| 22 |
G5
|
yeşil veri
|
| 23 |
G4
|
yeşil veri
|
| 24 |
G3
|
yeşil veri
|
| 25 |
G2
|
yeşil veri
|
| 26 |
G1
|
yeşil veri
|
| 27 |
G0
|
Yeşil veri (LSB)
|
| 28 |
R7
|
Kırmızı veri (MSB)
|
| 29 |
R6
|
kırmızı veri
|
| 30 |
R5
|
kırmızı veri
|
| 31 |
R4
|
kırmızı veri
|
| 32 |
R3
|
kırmızı veri
|
| 33 |
R2
|
kırmızı veri
|
| 34 |
R1
|
kırmızı veri
|
| 35 |
R0
|
Kırmızı veri (LSB) |
| 36 |
GND
|
Güç Zemini
|
| 37 |
DCLK
|
Örnek saat
|
| 38 |
GND
|
Güç Zemini
|
| 39 |
sol/sağ
|
Sol / sağ seçim
|
| 40 |
U/D
|
Yukarı/aşağı seçimi
|
| 41 |
VGH
|
Kapı AÇIK Voltajı
|
| 42 |
VGL
|
Kapı KAPALI Gerilimi
|
| 43 |
AVDD
|
Analog Devre için Güç
|
| 44 |
SIFIRLA
|
Küresel sıfırlama pimi.
|
| 45 |
NC
|
Bağlantı yok
|
| 46 |
VCOM
|
Ortak Gerilim
|
| 47 |
DITHB
|
Titreme işlevi
|
| 48 |
GND
|
Güç Zemini
|
| 49 |
NC
|
Bağlantı yok
|
| 50 |
NC
|
Bağlantı yok
|
Dokunmatik panel Pim Tanımı
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
