Ürün ayrıntıları:
|
| anahtar kelimeler: | Çubuk tipi LCD 3,9 inç RGB | Dokunmatik ekran: | CTP kapasitif dokunmatik panelli |
|---|---|---|---|
| Çözünürlük: | 480x128 | Arayüz: | RGB |
| Yüzey Parlaklığı: | 500 cd/m2 (nit) | Pimler: | 40 iğne |
| görüş yönü: | 12:00 | Bağ: | ZIF / fişli konektör tipi |
| LED ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Bar Tipi TFT LCD Modülü,3.9 İnç TFT LCD Modülü,480x128 Bar Tipi TFT LCD |
||
Manzara 3.9 inç 480*128 TFT ekran,TFT LCDRGB 3.9 inç
Ürün Özellikleri:
1. SF-TO390YH-8960A-CT TFT LCD modülü, 3,9 inç diyagonal 480xRGBx128 tam renkli çubuk tipi TFT Modülüdür.
2. Bu modül RGB 24 bit Arayüzünü destekler.105.5x40.64x5.28 mm modül boyutuna ve 95.04x25.34 mm Aktif alan boyutuna sahip olup;
3. SF-TO390YH-8960A-CT, modül üzerindeki ST7282A kontrolörü ile entegredir ve lojik besleme gerilimi 2,6V ile 3,3V arasında değişmektedir.Modül 500cd/m2 (nit) yüzey parlaklığına sahiptir, bu LCD Ekran Modülü–20℃ arasındaki sıcaklıklarda çalışabilir+70'e kadar℃.
4. Bu 3.9" TFT LCD, Dirençli dokunmatik ekran ve kapasitif dokunmatik ekran ile özel tasarım olabilir.
| Genel bilgi öğesi | İçindekiler |
| LCD Ekran Boyutu (Çapraz) | 3.9 inç TN |
| Modül Yapısı | TFT Ekran + PCAP |
| LCD Ekran Tipi | TFT/İLETİM |
| LCD Ekran Modu | Normalde Siyah |
| Önerilen Görüntüleme Yönü | saat 12 |
| Modül boyutu (G×Y×T) | 105.5x40.64x5.28 mm |
| Aktif alan (G×Y) | 95.04×25.34 mm |
| Piksel sayısı (Çözünürlük) | 480RGB×128 piksel |
| Piksel aralığı (G×Y) | 0.135×0.135 mm |
| Modül Arayüz Türü | 24 bit RGB arayüzü |
| sürücü entegresi | ST7282A |
| Renk Numaraları | 16.7 milyon |
| Arka Işık Türü | Beyaz LED |
Ürün Avantajları:
1. Piyasadaki TFT LCD panelin ana en boy oranı 4:3 veya 16:9'dur.Ancak bazı uygulamalar için, ekran panelinin çubuk tipi şekli, gerekli bilgileri görüntülemek için mevcut ana akım 4:3 veya 16:9'dan çok daha iyi olacaktır.
2. 3,9 inç, 4,6 inç ve 5,2 inç boyutları da dahil olmak üzere farklı boyutlarda Bar Tipi TFT (Gerilmiş Çubuk LCD Ekran) sunuyoruz.Özellikle endüstriyel uygulamalar için müşteri gereksinimlerini karşılamak için.
3. Bu Çubuk tipi TFT'den aşağıdaki gibi daha fazla türevsel çözüm geliştiriyoruz: 1- Çerçeve üzerinde vida delikli versiyon seçeneği.2- Kapasitif Dokunmatik Panel veya Rezistif Dokunmatik Panel seçeneği ile.3- Yüksek Parlaklık versiyonu seçeneği.
4.Arka plan rengi, parlaklık, görüş açısı ve yoğunluk vb. için mükemmel görüntüleme performansı.
5. -20 Üst Geniş Sıcaklık℃+70'e kadar℃ve endüstriyel uygulamalar için yüksek kalite seviyesi.
6. LCD endüstrisinde aynı türler arasında kaliteli, rekabetçi fiyat çözümü.
7.Kurulumu ve bakımı kolaydır.
Uygulamalar:
Bu LCD modül, yüksek kaliteli ve renkli görüntü gerektiren gömülü sistemlerde, endüstriyel cihazlarda, güvenlik ve el tipi cihazlarda kullanılabilir.SAEF Bar Tipi TFT-LCD ekranlar, endüstriyel ekipman, otomotiv uygulaması, sunucu sistemi, POS sistemi, dinamik bilgi ekranları ve reklam ekranı için mükemmeldir.
Manzara 3.9 inç 480*128 TFT ekran,TFT LCDRGB 3.9 inç Ürün Çizimi

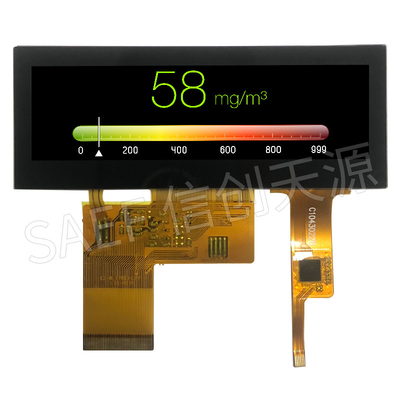

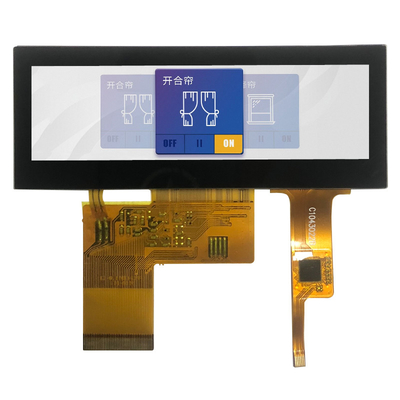

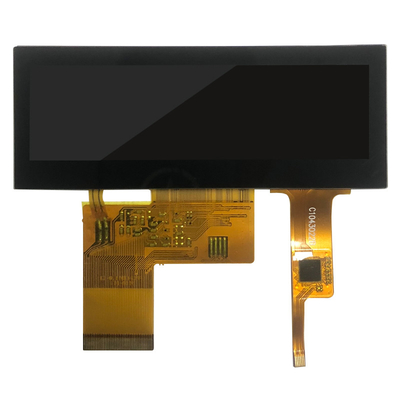

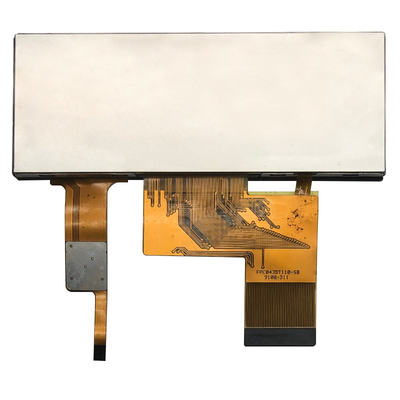

Manzara 3.9 inç 480*128 TFT ekran,TFT LCDRGB 3,9 inç Ürün Resmi
Giriş/Çıkış Terminalleri
Pin1, VBL- Arkadan Aydınlatmalı LED Katot
Pin2, VBL+ Arkadan Aydınlatmalı LED Anot.
Pin3, GND Sistem Topraklaması
Lojik çalışma için Pin4, VCC Güç kaynağı
Pin5~12, R0~R7 Veri yolu
Pin13~20, G0~G7 Veri yolu
Pin21~28, B0~B7 Veri yolu
Pin29, GND Sistem Topraklaması
Pin30, CLK Piksel saat sinyali
Pin31, DISP Ekran açma/kapama kontrolü
Pin32, HSYNC Yatay Senkronizasyon sinyali
Pin33, VSYNC Dikey Senkronizasyon sinyali
Pin34, DEN Veri Etkinleştirme Açıklama: dahili çekildi zayıf düşük
Pin35, NC Bağlantı yok
Pin36, GND Sistem Topraklaması
Pin37, XR(NC) TP'nin sağ taraf sinyali
Pin38, YD(NC) TP'nin aşağı taraf sinyali
Pin39, XL(NC) TP'nin sol taraf sinyali
Pin40, YU(NC) TP'nin yukarı tarafı sinyali
