Ürün ayrıntıları:
|
| Ürün: | 1,54 inç EPD | Karar: | 152x152 Nokta Çözünürlük |
|---|---|---|---|
| Ekran Kipi: | Aktif Matris Elektroforetik Ekran (AM EPD) | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 31,80 (Y) × 37,32(D) ×1,14(D) mm | Etkin Alan: | 27.512 (H) × 27.512 (V) mm |
| Piksel aralığı: | 0.181 ((H) × 0.181 ((V) mm | PIN numarası: | 24 pin |
| Arabirim: | MCU | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 1.5 İnç E Mürekkep Ekranı,152x152 Nokta E Mürekkep Ekranı,MCU Arayüzü E Mürekkep EPD |
||
E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ekran Tanımı
SAEF Teknolojisi SFEPD154H-7003A01, arayüz ve referans sistemi tasarımı ile bir Aktif Matris Elektroforetik Ekran ((AM EPD) dir. 1.54 ′′ aktif alanı 152x152 piksel içerir,ve 2 bit tam görüntüleme yeteneğine sahiptirModül, kapı tamponu, kaynak tamponu, MCU arayüzü, zamanlama kontrol mantığı, osilatör, DC-DC, SRAM, LUT, VCOM dahil olmak üzere entegre devrelerle bir TFT dizisi tahrik eden elektroforetik ekran.Modül taşınabilir elektronik cihazlarda kullanılabilir, örneğin Elektronik Raf Etiketi (ESL) Sistemi.
Özellikleri
◆ 152×152 piksellik ekran
◆ Beyazlık yansıtıcılığı %30'dan fazla
◆ Kontrast oranı 10:1
◆ Ultra geniş bakış açısı
◆ Ultra düşük güç tüketimi
◆ Saf yansıtıcı mod
◆ İki taraflı sabit ekran
◆ Ultra Düşük akımlı derin uyku modu
◆ Çip ekranında RAM
◆ On-chip OTP'de depolanan dalga şekli
◆ Serial çevresel arayüz kullanılabilir
◆ Çip içi osilatör
◆ VCOM, Geçit ve Kaynak tahrik voltajı üretimi için çip içi güçlendirici ve düzenleyici kontrolü
◆ Dış sıcaklık sensörünü okumak için I 2C sinyal ana arayüzü
| Genel Bilgi Ürünü | İçeriği |
| Ekran Boyutu | 1.54 inç. |
| Ekran Kipi | Aktif Matrix EPD |
| Ekran Çözünürlüğü | 152 ((H) × 152 ((V) Pikseller |
| Etkin Alan | 27.512 (H) × 27.512 (V) mm |
| Pixel Pitch | 0.181 ((H) × 0.181 ((V) |
| PixelKonfigurasyonu | Dikdörtgen |
| Çizelge Boyutu | 31.80 (H) × 37.32 ((V × 1.14 ((D)) mm |
| Ağırlık | 2.7 g |
| Mantıksal güç kaynağı voltajı | 3.0V tipik |
| Çalışma sıcaklığı | 0°C - +35°C |
| Depolama sıcaklığı | -25°C ile +60°C arasında |
| Arayüz | MCU |
| Uygunluk | REACH ve RoHS uyumlu |
Uygulama
Elektronik raf etiketleme sistemi
Pin Tanımı
Pin1, NC Diğer NC pinleriyle bağlanmayın
Pin2, GDR / O / N-Kanal MOSFET Geçit Sürücü Kontrolü
Pin3, RESE / I / Kontrol döngüsü için akım algılama girişi
Pin4, NC Diğer NC pinleriyle bağlanmayın
Pin5, VDHR / C / Pozitif Kaynak sürüş voltajı 1
Pin6, TSCL / O / I2C Dijital sıcaklık sensörüne arabirim Saati pin
Pin7, TSDA / I / O / I2C Dijital sıcaklık sensörü ile arayüz Veri pencere
Pin8, BS / I / Bus Arayüz seçme pin
Pin9, BUSYN / O / Meşgul durum çıkış pını
Pin 10, RSTN / I / Reset sinyal girişi.
Pin11, D/C/I/Data/Command control pin
Pin12, CSB / I / Çip seçin giriş pin
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDD / P / Arayüz mantıksal pinleri için güç kaynağı
Pin16, VDD / P / Çip için güç kaynağı
Pin17, VSS / P / Yer
Pin18, VDDD / C / Core logic power pin VDDD, VDDD'den içten düzenlenebilir.
Pin19, VPP / P / OTP programlaması için güç kaynağı
Pin20, VSH / C / Pozitif Kaynak sürüş voltajı 2
Pin21, VGH / C / Pozitif Geçit Sürücü Voltajı
Pin22, VSL / C / Negatif Kaynak Sürücü Voltajı
Pin23, VGL / C / Negatif Geçit Sürücü Voltajı
Pin24, VCOM / C / VCOM sürüş voltajı
I = Giriş Pin, O = Çıkış Pin, I / O = İki yönlü Pin (Giriş / Çıkış), P = Güç Pin, C = Kondensatör Pin
E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ürün Çizimi

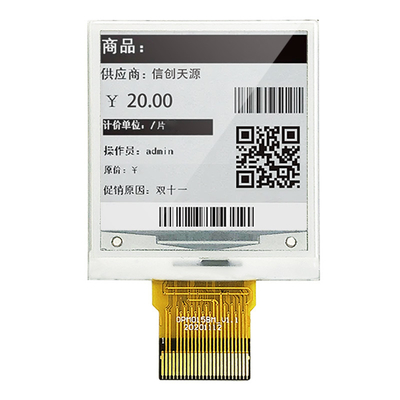

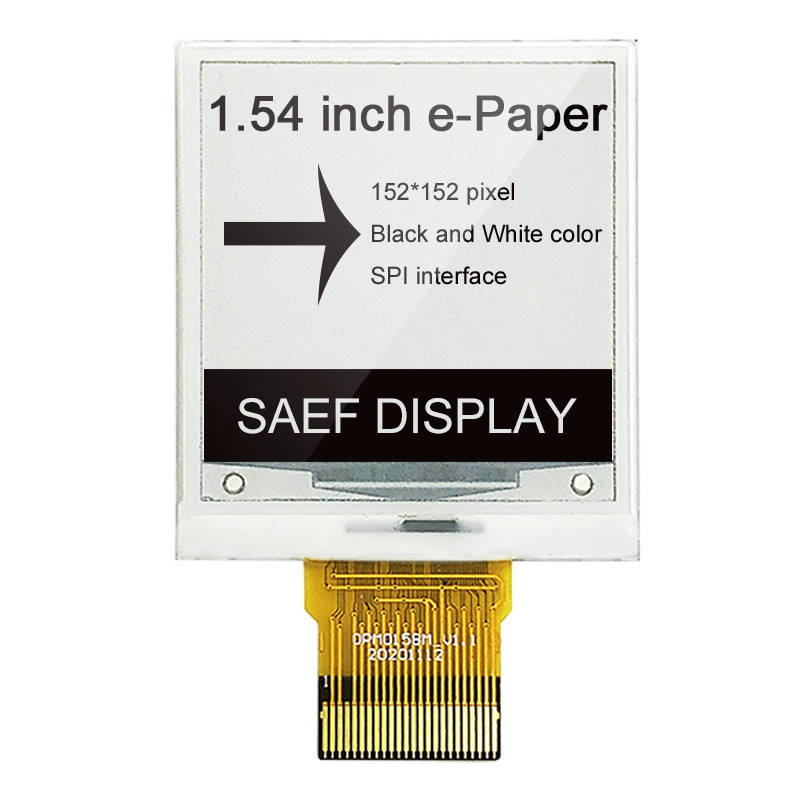

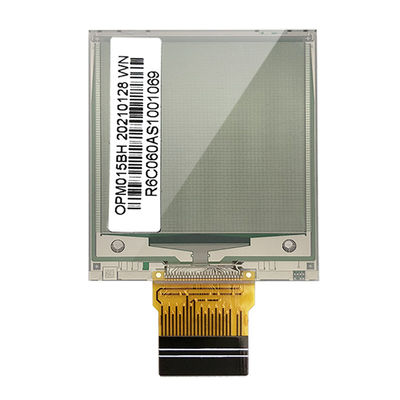

E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ürün Görüntüsü
