ESL Ekranı 2.13 inç, EPD 2.13 inç
SAEF Teknolojisi SFEPD213H-7004A01, arayüzü ve referans sistemi tasarımı olan Aktif Matris Elektroforetik Ekran ((AM EPD) dir.Ekran, 1 bit beyaz ve siyah tam ekran yeteneklerinde görüntüler görüntüleyebilir2.13 ′′ aktif alanı 122x250 piksel içerir. Modül, kapı tamponu, kaynak tamponu, MCU arayüzü,zamanlama kontrol mantığı, osilatör, DC-DC, SRAM, LUT, VCOM. Modül, Elektronik Raf Etiketi (ESL) Sistemi gibi taşınabilir elektronik cihazlarda kullanılabilir.
Özellikleri
122×250 piksellik ekran
Beyaz yansıtıcılık %30'dan fazla
8'den fazla kontrast oranı:1
Ultra geniş bakış açısı
¢ Ultra düşük güç tüketimi
Saf yansıtıcı mod
️ İki sabit ekran
Ticari sıcaklık aralığı
️ Manzara, portreler
️ Sert kaplamalı parlama karşıtı ekran yüzeyi
Ultra Düşük akımlı derin uyku modunda
Çip ekranında RAM
Dalga biçimi On-chip OTP'de saklanabilir veya MCU tarafından yazılabilir.
Serial çevresel arayüz kullanılabilir
Çip içi osilatör
VCOM, Kapı ve Kaynak tahrik voltajı üretimi için on-chip güçlendirici ve düzenleyici kontrolü
️ Dahili sıcaklık sensörü
| Genel Bilgi Ürünü |
İçeriği |
| Ekran Boyutu |
2.13 inç. |
| Ekran Kipi |
Aktif Matrix EPD |
| Ekran Çözünürlüğü |
122 ((H) × 250 ((V) Pikseller |
| Etkin Alan |
23.7 (H) × 28.55 (V) mm |
| Pixel Pitch |
0.181 ((H) × 0.181 ((V) |
| PixelKonfigurasyonu |
Dikdörtgen |
| Çizelge Boyutu |
29.2 ((H) × 59.2 ((V × 1.14 ((D)) mm |
| Ağırlık |
4.1 g |
| Mantıksal güç kaynağı voltajı |
3.0V tipik |
| Çalışma sıcaklığı |
0°C - +50°C |
| Depolama sıcaklığı |
-25°C ile +60°C arasında |
| Arayüz |
SPI |
| Uygunluk |
REACH ve RoHS uyumlu |
Uygulama
Elektronik raf etiketleme sistemi
Pin Tanımı
Pin1, NC Diğer NC pinleriyle bağlanmayın
Pin2, GDR / O / N-Kanal MOSFET Geçit Sürücü Kontrolü
Pin3, RESE / I / Kontrol döngüsü için akım algılama girişi
Pin4, NC Diğer NC pinleriyle bağlanmayın
Pin5, VDHR / C / Kaynak için pozitif kaynak sürücü voltajı
Pin6, TSCL / O / I2C Dijital sıcaklık sensörüne arabirim Saati pin
Pin7, TSDA / I / O / I2C Dijital sıcaklık sensörü ile arayüz Veri pencere
Pin8, BS / I / Bus Arayüzü seçme pini (DİKKAT 5-4)
Pin9, BUSYN / O / Meşgul durum çıkış pin (DİKKAT 5-3)
Pin 10, RSTN / I / Reset sinyal girişi.
Pin11, D/C / I / Data / Command control pin (DİKAT 5-2)
Pin12, CSB / I / Chip input pin seçimi (DİKKAT 5-1)
Pin13, SCL / I / Serial Clock pin (SPI)
Pin14, SDA / I / Serial Data pin (SPI)
Pin15, VDDIO / P / Arayüz mantıksal pinler için güç kaynağı.
Pin16, VDD / P / Çip için güç kaynağı
Pin17, GND / P / Yer
Pin18, VDDD / C / Core logic power pin VDDD, VDDD'den içten düzenlenebilir.
Pin19, VPP / P / OTP programlaması için güç kaynağı
Pin20, VSH / C / Pozitif Kaynak sürüş voltajı 2
Pin21, VGH / C / Pozitif Geçit Sürücü Voltajı
Pin22, VSL / C / Negatif Kaynak Sürücü Voltajı
Pin23, VGL / C / Negatif Geçit Sürücü Voltajı
Pin24, VCOM / C / VCOM sürüş voltajı
I = Giriş Pin, O = Çıkış Pin, I / O = İki yönlü Pin (Giriş / Çıkış), P = Güç Pin, C = Kondensatör Pin
Not 5-1: Bu pin, MCU'ya bağlanan çip seçimi girişidir. Çip, sadece CSB'yi ALTA çektiğinde MCU iletişimi için etkinleştirilir.
Not 5-2: Bu pin, 4 tel SPI modunda MCU'ya bağlanan Data/Command kontrol pinidir. Pin HIGH çekildiğinde, SDA'daki veriler veri olarak yorumlanacaktır. Pin LOW çekildiğinde,SDA'daki veriler komut olarak yorumlanacaktır..
Not 5-3: Bu pin, meşgul durum çıkış pınıdır. meşgul yüksek olduğunda, çipin işleyişi kesilmemelidir, komut gönderilmemelidir, örneğin,Çip işlek pin yüksek koymak - Çıktı görüntü dalga biçimi - OTP ile programlama - Dijital sıcaklık sensörü ile iletişim
Not 5-4: Otobüs arayüzü seçme iğnesi
BS State MCU Arayüzü
L Dört hatlı seri çevresel arayüz (SPI)
H 3-hattı seri çevresel arayüzü ((SPI) - 9 bit SP

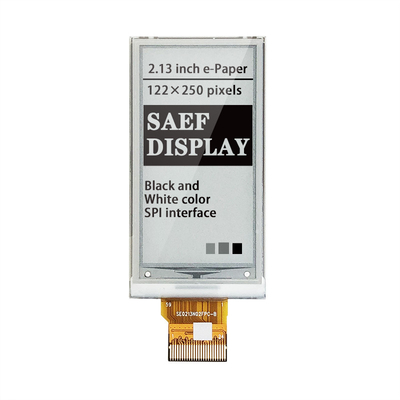

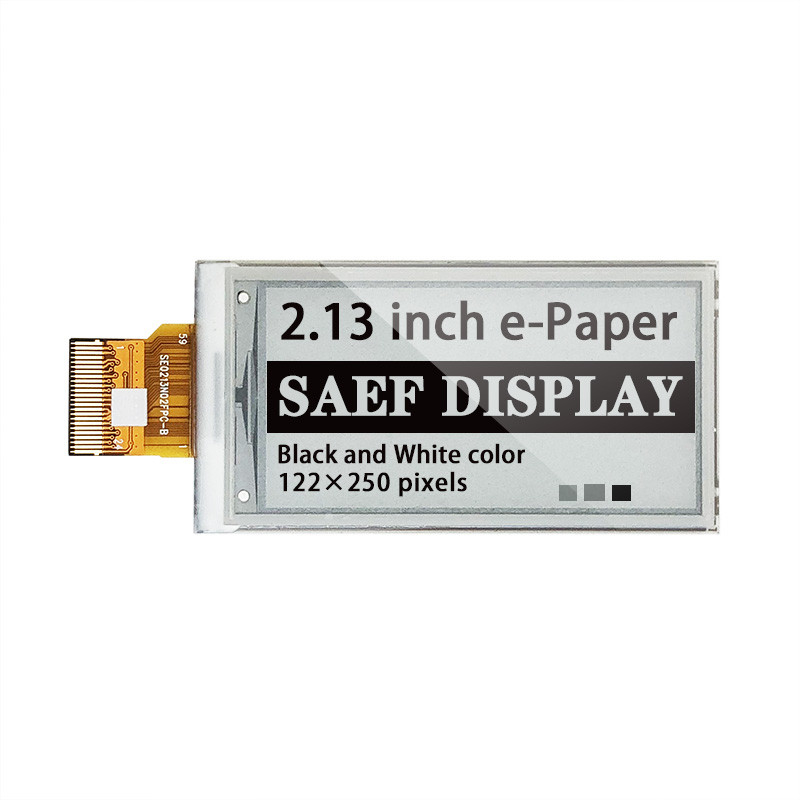

ESL Ekran 2.13 inç, EPD 2.13 inç Ekran Ürün Çizimi

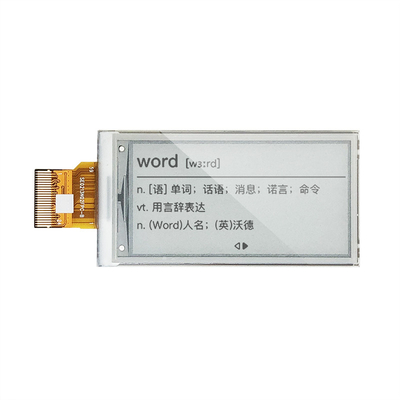

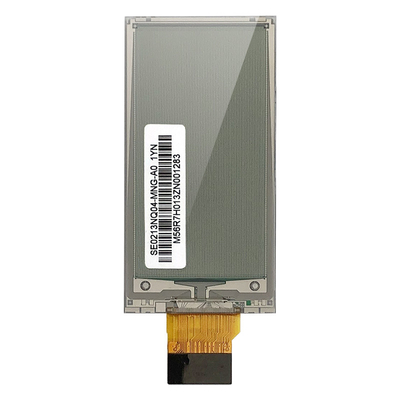

ESL Ekranı 2.13 inç, EPD 2.13 inç Ekran Ürün Görüntüsü
