Ürün ayrıntıları:
|
| Ürün: | ESL Ekranı 2.66 | Ekran Kipi: | Aktif Matris Elektroforetik Ekran (AM EPD) |
|---|---|---|---|
| Renk: | Siyah ve beyaz | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 36,3*71,8*1,14 mm | Etkin Alan: | 30.704*60.08mm |
| Çalışma sıcaklığı: | 0°C ila +50°C | saklama derecesi.: | -25°C ila +60°C |
| PIN numarası: | 24 pin | Arabirim: | SPI |
| Vurgulamak: | Fiyat Etiketi ESL Ekranı,152x296 Nokta ESL Ekranı,2.66 İnç Elektronik Raf Etiketi Ekranı |
||
ESL Ekran 2,66 inç, E-mürekkep ekranı 2,66 inç
SAEF Teknolojisi SFEPD266H-7005A01, arayüz ve referans sistemi tasarımına sahip bir Aktif Matris Elektroforetik Ekrandır (AM EPD). 2,66” aktif alan 152x296 piksel içerir. Modül, geçit tamponu, kaynak tamponu, MCU arayüzü, zamanlama kontrol mantığı, osilatör, DC-DC, SRAM, LUT, VCOM gibi entegre devrelere sahip bir TFT dizili elektroforetik ekrandır. Modül, Elektronik Raf Etiketi (ESL) Sistemi gibi taşınabilir elektronik cihazlarda kullanılabilir.
Özellikler
152×296 piksel ekran
%30'un üzerinde beyaz yansıma
Kontrast oranı 8:1'in üzerinde
Ultra geniş görüntüleme açısı
Ultra düşük güç tüketimi
Saf yansıtıcı mod
Bi-stabil ekran
Manzara, portre modları
Ultra Düşük akım derin uyku modu
Çip üzerinde ekran RAM'i
Çip üzerinde OTP'de saklanan dalga formu
Seri çevre birimi arayüzü mevcut
Çip üzerinde osilatör
VCOM, Geçit ve Kaynak sürüş voltajı oluşturmak için çip üzerinde güçlendirici ve regülatör kontrolü
Dış sıcaklık sensörünü okumak için I 2C sinyal ana arayüzü
| Genel bilgi öğesi | İçindekiler |
| Ekran Boyutu | 2,66 inç |
| Ekran Modu | Aktif Matris EPD |
| Ekran Çözünürlüğü | 152(Y)×296(D) Piksel |
| Aktif Alan | 30,704 (Y) ×60,088 (D) mm |
| Piksel Aralığı | 0,203(Y) × 0,203(D) |
| PikselYapılandırması | Dikdörtgen |
| Anahat Boyutu | 36,3(Y) × 71,8(D) ×1,14(D) mm |
| Ağırlık | 4,1 gr |
| Lojik besleme voltajı | 3,0V tipik |
| Çalışma Sıcaklığı | 0°C ila +50°C |
| Depolama Sıcaklığı | -25°C ila +60°C |
| Arayüz | SPI |
| Uyumluluk | REACH ve RoHS Uyumlu |
Başvuru
Elektronik Raf Etiket Sistemi
Pim Tanımı
Pin1, NC Diğer NC pinlerine bağlamayın
Pin2, GDR / O / N-Kanal MOSFET Kapı Sürücü Kontrolü
Pin3, RESE / I / Kontrol Döngüsü için Akım Algılama Girişi
Pin4, NC Diğer NC pinlerine bağlamayın
Pin5, VDHR / C / Kaynak için pozitif kaynak sürücü voltajı
Pin6, TSCL / O / I2C Dijital sıcaklık sensörüne arayüz Saat pini
Pin7, TSDA / I/O / I2C Dijital sıcaklık sensörüne arayüz Veri pini
Pin8, BS/I/Bus Arayüzü seçim pini (NOT 5-4)
Pin9, BUSYN / O / Meşgul durumu çıkış pini (NOT 5-3)
Pin10, RSTN / I / Sinyal girişini sıfırlayın. Aktif Düşük.
Pin11, D/C / I / Veri /Komut kontrol pini (NOT 5-2)
Pin12, CSB/I/Çip seçimi giriş pini (NOT 5-1)
Pin13, SCL / I / Seri Saat pini (SPI)
Pin14, SDA / I / Seri Veri pini (SPI)
Pin15, VDDIO / P / Arayüz mantık pinleri için Güç Kaynağı. VDD'ye bağlanmalıdır
Çip için Pin16, VDD / P / Güç Kaynağı
Pin17, GND / P / Toprak
Pin18, VDDD / C / Core lojik güç pini VDDD, VDD'den dahili olarak düzenlenebilir. Her koşulda VDDD ile VSS arasına kondansatör bağlanmalıdır.
Pin19, OTP Programlama için VPP / P / Güç Kaynağı
Pin20, VSH / C / Pozitif Kaynak sürüş gerilimi 2
Pin21, VGH / C / Pozitif Geçit sürüş voltajı
Pin22, VSL / C / Negatif Kaynak sürüş voltajı
Pin23, VGL / C / Negatif Kapı sürüş voltajı
Pin24, VCOM / C / VCOM sürüş voltajı
I = Giriş Pimi, O =Çıkış Pimi, I/O = Çift Yönlü Pim (Giriş/Çıkış), P = Güç Pimi, C = Kondansatör Pimi
Not 5-1: Bu pin MCU’ya bağlanan chip seçme girişidir. Çip, MCU iletişimi için yalnızca CSB DÜŞÜK çekildiğinde etkinleştirilir.
Not 5-2: Bu pin, 4 telli SPI modunda MCU'ya bağlanan Veri/Komut kontrol pinidir. Pin YÜKSEK çekildiğinde SDA'daki veriler veri olarak yorumlanacaktır. Pin LOW çekildiğinde SDA'daki veriler komut olarak yorumlanacaktır.
Not 5-3: Bu pin Meşgul durumu çıkış pinidir. Meşgul Yüksek olduğunda çipin çalışması kesintiye uğramamalı, komut gönderilmemelidir, örneğin, Çip şu durumlarda Meşgul pinini Yüksek koyar: - Ekran dalga formunun çıkışı - OTP ile programlama - Dijital sıcaklık sensörü ile iletişim
Not 5-4: Veri yolu arayüzü seçim pini
BS Durumu MCU Arayüzü
L 4 hatlı seri çevre birimi arayüzü (SPI)
H 3 hatlı seri çevre birimi arayüzü (SPI) - 9 bit SP
ESL Ekran 2,66 inç, E-mürekkep ekranı 2,66 inç Ürün Çizimi

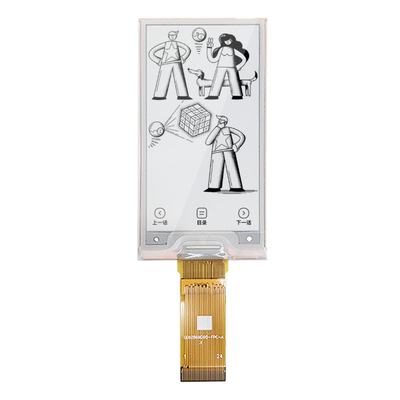

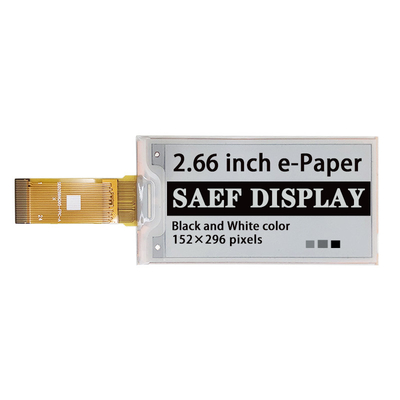

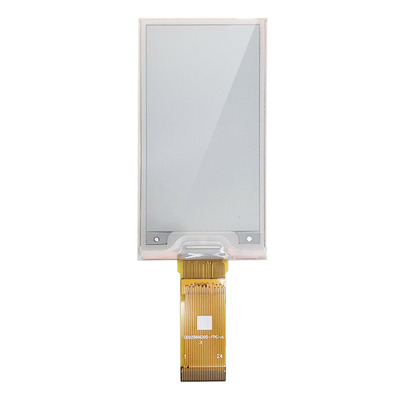

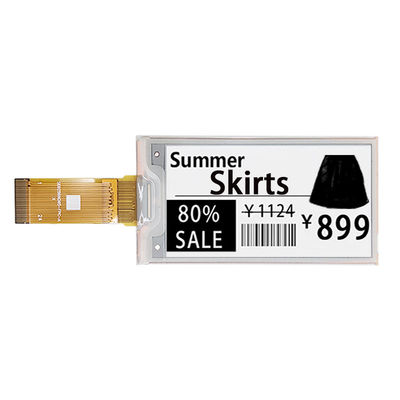

ESL Ekran 2,66 inç, E-ink ekran 2,66 inç Ürün Resmi
Notlar:
1. Tipik güç, yatay 2 gri tonlamalı desenden dikey 2 gri tonlamalı desene aşağıdaki geçişle ölçülür. (Şekil 6-2)
2.Derin uyku gücü, panel denetleyicisi derin uyku modundayken tüketilen güçtür.
3. Listelenen elektriksel/optik özellikler yalnızca SAEF tarafından sağlanan kontrolör ve dalga formu kapsamında garanti edilir.
