Ürün ayrıntıları:
|
| Ürün: | EPD 2.13" | Karar: | 122x250 nokta çözünürlüğü |
|---|---|---|---|
| Ekran Kipi: | Aktif Matris Elektroforetik Ekran (AM EPD) | Optik: | Tüm Görüş Açıları |
| Anahat Dim.: | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm | Etkin Alan: | 23,705(Y)x48,55(D) mm |
| Çalışma sıcaklığı: | 0°C ila +50°C | saklama derecesi.: | -25°C ila +60°C |
| PIN numarası: | 24 pin | Arabirim: | SPI |
| Vurgulamak: | 122x250 Nokta Elektronik Kağıt Ekran,2.13 İnç Elektronik Kağıt Ekran,REACH E Mürekkep Ekran Paneli |
||
3 renkli EPD 2.13 inç ekran,2.13" E-mürekkep ESL Ekran Tasarımı
SAEF Teknolojisi SFEPD213BWR-7018A01, 3 Renkli 2.13 ′′ HR a-Si, aktif matris TFT, Elektronik Kağıt Ekranı (EPD) panelidir.Panelin yüksek çözünürlüğü (131 dpi) kolayca ince desenler görüntüleyebilir. EPD paneli, çift sabit doğası nedeniyle güncelleme için çok az güç gerektirir ve bir görüntüyü korumak için hiçbir güç gerektirmez.
Özellikleri
1. a-Si TFT aktif matris Elektronik Kağıt Ekranı (EPD)
2. Üç renk desteği: Beyaz, Siyah, Kırmızı
3çözünürlük: 250 x 122
4. Çok düşük güç tüketimi
5Süper Geniş Görme açısı - 180° yakın
6. Fazla ince ve hafif
7. SPI arayüzü
8. RoHS uyumlu
| Genel Bilgi Ürünü | İçeriği |
| Ekran Boyutu |
2.13 inç. |
| Ekran Kipi | Aktif Matrix EPD |
| Ekran Çözünürlüğü | 122 ((H) × 250 ((V) Pikseller |
| Etkin Alan | 23.705 ((H) x48.55 ((V) mm |
| Pixel Pitch | 0.194.3 x 0.194.2 ((131 dpi) |
| FPL (Ön düzlem laminasyonu) | Spectra Kırmızı 2.0 |
| Çizelge Boyutu | 29.2 ((H) x59.2 ((V) x1.0 ((D) mm |
| Ağırlık | 4.1 g |
| Mantıksal güç kaynağı voltajı | 3.0V tipik |
| Çalışma sıcaklığı | 0°C - +50°C |
| Depolama sıcaklığı | -25°C ile +60°C arasında |
| Arayüz | SPI |
| Uygunluk | REACH ve RoHS uyumlu |
Uygulama
Elektronik raf etiketleme sistemi
Pin Tanımı
Pin1, NC Bağlantı yok
Pin2, GDR / O / Power MOSFET Sürücü kontrolü, bu pin N-Kanal MOSFET Gate Drive Kontrolü.
Pin3, RESE / I / Booster Kontrol Girişi, bu pin kontrol döngüsünün akım algılama girişi.
Pin4, NC Diğer NC pinleriyle bağlanmayın
Pin5, VDHR / C / Kondansatör. Bu pin Pozitif Kapı Sürüş Voltajı ve VSH2 için Güç Tedarik Pinidir.
Pin6, TSCL / O / I2C Dijital sıcaklık sensörüne arabirim Saati pin
Pin7, TSDA / I / O / I2C Dijital sıcaklık sensörü ile arayüz Veri pencere
Pin8, BS / I / VSS, Bu pin panel arayüzünü ayarlıyor.
Pin9, BUSYN / O / Cihaz Meşgul Sinyalı, Bu pin Meşgul durum çıkış pınıdır. Meşgul Yüksek olduğunda, çipin işleyişi kesilmemelidir ve komut gönderilmemelidir.
Pin10, RSTN/I/System Reset, Bu pin reset sinyali girişidir.
Pin11, D/C/I / Bu pin veri/komut kontrolü.
Pin12, CSB / I / Bu pin çip seçeneği.
Pin13, SCL/I/Serial iletişim saat girişi.
Pin14, SDA / I / Serial iletişim veri girişi / çıkışı.
Pin15, VDDIO / P / Power interface logic pins& I/O. VCI ile bağlanmalıdır.
Pin16, VCI / P / Çip için güç kaynağı
Pin17, GND / P / Yer
Pin18, VDDD / C / Dahili düzenleyici çıkışı VDD ve GND arasında bir kondansatör bağlanmalıdır.
Pin19, VPP / P / OTP programlaması için güç kaynağı
Pin20, VSH / C / Bu pin pozitif kaynak sürücü voltajıdır.
Pin21, VGH / C / A istikrar kondansatörü VGH ve GND arasında bağlanmalıdır.
Pin22, VSL / C / Bu pin VCOM için Negatif Kaynak Sürüş Voltajı ve Güç Tedarik Pinidir.
Pin23, VGL / C / A istikrar kondansatörü VGL ve GND arasında bağlanmalıdır.
Pin24, VCOM / C / Bu pin VCOM sürüş voltajıdır. VCOM ve GND arasında bir stabilize kondansatör bağlanmalıdır.
3 renkli EPD 2.13 inç ekran,2.13" E-mürekkep ESL EkranıÇizim

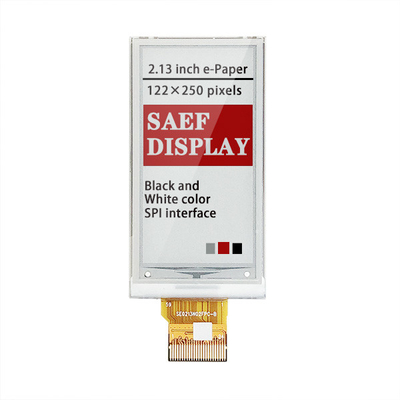

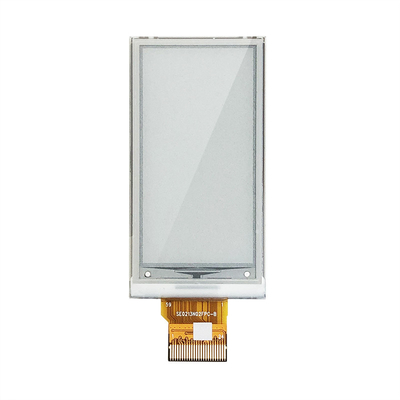

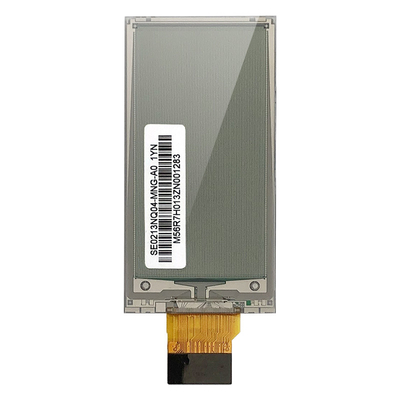

3 renkli EPD 2.13 inç ekran,2.13" E-mürekkep ESL EkranıÜrün Görüntüsü
