Ürün ayrıntıları:
|
| anahtar kelimeler: | 10.1 inç HDMI ekran | Çözünürlük: | 1280x800 |
|---|---|---|---|
| CTP Arayüzü: | IIC'den USB'ye | Yüzey Parlaklığı: | 300 cd/m2 - 1000 cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | görüş yönü: | IPS Tüm görüş açısı (80/80/80/80) |
| LED ömrü: | 40.000 saat | Çalışma sıcaklığı.: | –20℃ ila +70℃ |
| uyma: | REACH ve RoHS Uyumlu | Destek: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Vurgulamak: | ISO14000 PCAP Dokunmatik Ekran,Raspberry Pi PCAP Dokunmatik Ekran,10.1 İnç PCAP Dokunmatik Ekran |
||
HDMI 10.1 inç Ekran, 10.1 inç PCAP TFT Ekran
SFRA101H-1280800A-CT, LCD ekran, kapasitif dokunmatik ekran ve HDMI sürüş kartı ile entegre 10.1 inç TFT LCD ekran kontrol modülüdür.1280*800 LCD ekranda PC'den gelen HDMI dijital sinyal çıkışını mükemmel bir şekilde sunar.
HDMI 1.3, HDMI 1.4, HDCP1.4, HDCP2.2 standartlarını destekler.
HDMI kaynakları, Raspberry Pi, BB Black ve Banana Pi gibi ana akım mini PC'lerle uyumludur.
TOUCH, I2C'den USB'ye, bir sürücü yüklemeye gerek yok.

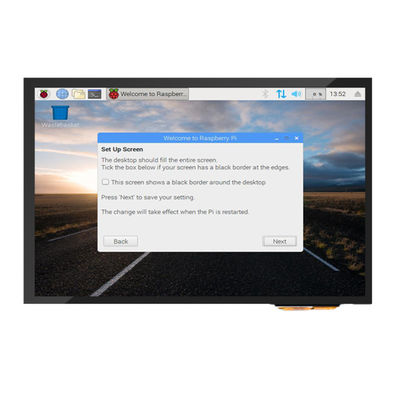

Tasarım esas olarak Raspberry Pi Raspberry Pi ekranında kullanılır ve diğer HDMI endüstriyel kontrol küçük ekranlı dokunmatik cihazlar için de kullanılabilir.Raspberry Pi ekranı olarak kullanıldığında Raspbian, Ubuntu, WIN10 IOT ve diğer sistemleri tek dokunuşla destekler ve bilgisayar monitörü olarak kullanıldığında Windows 7/8/10, beş noktalı dokunmatik, sürücüsüz destekler.
Ürün Özellikleri:
| Sürüm: | 1 | ||
|
Desteklenen sinyal
|
HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOKUNMAK | USB standardı | ||
| VGA | Desteklememek | ||

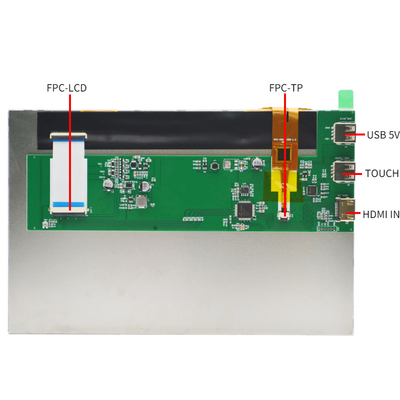

| Ana kart arayüzü |
giriş
|
HDMI | A型HDMI贴片母座19Pin贴片 (卧式) Tip A HDMI Yama Dişi Taban 19Pin Yama (Yatay) |
| USB | USB插座AF母座90度直脚无边 (卧式) USB soketi AF dişi taban 90 derece düz ayak sonsuz (yatay) | ||
| Kulaklık girişi | Desteklememek | ||
| Dokunmatik ekran arayüzü | Özel 6P pinleri | FPC-0.5-6PIN 后锁 (卧式) FPC-0.5-6PIN Arka Kilit (Yatay) | |
| LCD arayüzü | Standart LVDS 40P | FPC-0.5-40PIN 后锁 (卧式), FPC-0.5-40PIN arka kilit (yatay)) | |
| Dokunmatik panel arayüzü | I2C'den USB'ye | USB sürücüsü ücretsiz | USB插座AF母座90度直脚无边 (卧式), USB soket AF dişi taban 90 derece düz ayak sonsuz (yatay) |
| Güç | Giriş gücü | USB输入5V(+/-0.5V), USB girişi 5V (+/-0.5V) | |
| Sürücü ekran voltajı | 3.3V | ||
| Güç çalışması | Ekranda açılış gücü | ||
| Anakart bekleme güç tüketimi | ＜0,25W | ||
| OSD menüsü | Desteklememek | ||
| Desteklememek | |||
| Desteklememek | |||

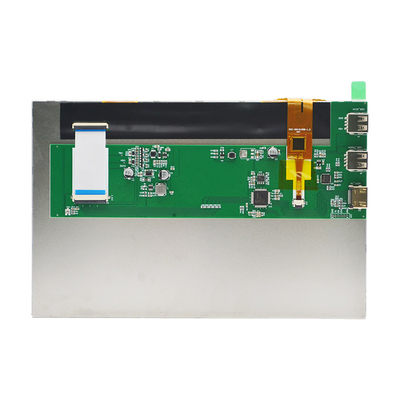

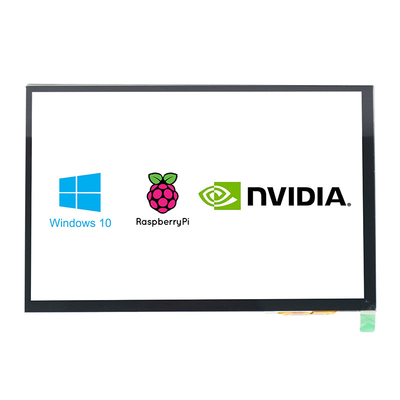

HDMI 10.1 inç Ekran, 10.1 inç PCAP TFT EkranÜrün resmi
HDMI 10.1 inç Ekran, 10.1 inç PCAP TFT EkranÜrün Vurgusu
| Anahtar Kelimeler: | 10.1 İnç HDMI Ekran | Çözünürlük: | 1280x800 |
|---|---|---|---|
| CTP Arayüzü: | IIC'den USB'ye | Yüzey Parlaklığı: | 300 Cd/m2 - 1000 Cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | Görüntüleme Yönü: | IPS Tüm Görüş Açısı (80/80/80/80) |
| LED Ömrü: | 40.000 Saat | Çalışma sıcaklığı.: | –20℃ ila +70℃ |
| Uyma: | REACH ve RoHS Uyumlu | Destek: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
◆Kontrol kartı PCB ile ilgili boyutlar ve özellikler.
1,PCBkalınlık+en yüksek bileşenin maksimum yüksekliği ≤7.8mm
2,PCBuzunluk=216mm
3,PCBgenişlik=80mm
4,PCBkalınlık = 1,6 mm
◆Vida deliği özellikleri: Vida delikleri tasarlanmamıştır, yapısal şemaya bakın
◆Tahtasız Ekran Modülü boyutu:(L*G*Y)
120.7*76.3*2.8mm dokunmadan,
PCAP dokunuşu olmadan 120,7*76.3*4.7mm.
