Ürün ayrıntıları:
|
| anahtar kelimeler: | HDMI ekran 15.6 inç | Çözünürlük: | 1920*1080 |
|---|---|---|---|
| CTP Arayüzü: | IIC'den USB'ye | Yüzey Parlaklığı: | 300 cd/m2 - 1000 cd/m2 |
| Dokunmatik ekran: | Kapasitif dokunmatik ekran | görüş yönü: | IPS Tüm görüş açıları (85/85/85/85) |
| LED ömrü: | 40.000 saat | Çalışma sıcaklığı.: | –20℃ ila +70℃ |
| uyma: | REACH ve RoHS Uyumlu | Destek: | Raspberry Pi, HDMI, Raspbian, Ubuntu, WIN10 IOT |
| Vurgulamak: | 300cd/m2 Ekran Kontrol Modülü,1920x1080 Ekran Kontrol Modülü,1000cd/m2 TFT LCD Modülü |
||
HDMI 15.6 inç Ekran, Raspberry Pi 15.6" Dokunmatik LCD
SFHDMI156H-19201080A-CT, LCD ekran, kapasitif dokunmatik ekran ve sürüş kartı ile entegre 15.6 inç TFT LCD ekran kontrol modülüdür.Sürüş kartı, yerleşik TYPE-C işlevine sahip bir FHD ekran içindir, maksimum çözünürlük 2560X1440 @60HZ'dir.
* Destek EDP ekran arayüzü sinyal çıkışı.
* Aralarından seçim yapabileceğiniz çeşitli OSD dilleri.
* Anakart üzerindeki yazılım çevrimiçi güncellemeleri destekler.
* Kapasitif dokunmatik ekranı destekler.
* 2 yönlü HDMI 1.4'ü destekler, HDCP sürüm 2.0'ı destekler.
* Destek USB HUB işlevi, harici iki USB2.0 bağlantı noktası, fare ve klavye bağlantısı için kullanılabilir.
* PD çift yönlü güç kaynağı protokolünü destekler.
* Destek 1.5W*2 güç amplifikatörü çıkışı
* TYPEC bağlantı noktası, DisplayPort Alt Modunu destekler
Ürün Özellikleri:
|
Video girişi |
HDMI |
1080p | ||
| HDCP Sürümü | 2.0 | |||
|
TİP-C |
1080p | |||
| PD yönetimi | ||||
| USB2.0 HUB | ||||
| Çalışma güç kaynağı | DC 5~20V | |||
| Bekleme güç tüketimi | <0,25W | |||
|
LCD ekran |
Görüntülemek | TFT LCD | ||
| Ekran arayüzü | EDP | |||
| Maksimum Çözünürlük | 2560*1440@60HZ | |||
| Çalışma gerilimi | 3.3V(R33),5V(R5) | |||
| Kulaklık çıkışı | >150MW (32Ω/0dB 信号) | |||
| Hoparlör çıkışı | 2X1.5W THD+N<%10@1KHZ | |||
| NEDEN OLMUŞ | Işık ayarlama yöntemi | PWM | ||
| Tuş takımı | GÜÇ,TUŞ1,TUŞ2,OTOMATİK,MENÜ, İsteğe bağlı | |||
| OSD dili | Çince/İngilizce/Almanca/Korece/Fransızca/İspanyolca/Japonca ve diğerleri | |||
HDMI 15.6 inç Ekran, Raspberry Pi 15.6" Dokunmatik LCDÜrün resmi
![]()

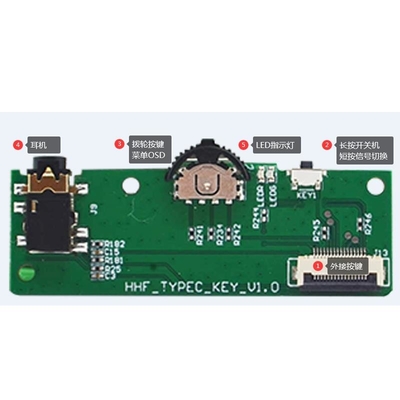

(1) Harici Kontrol (2) Açmak için uzun basın, sinyali değiştirmek için kısa basın
(3) Arama düğmesi Menü OSD'si (4) Kulaklık (5) LED göstergeleri
![]()

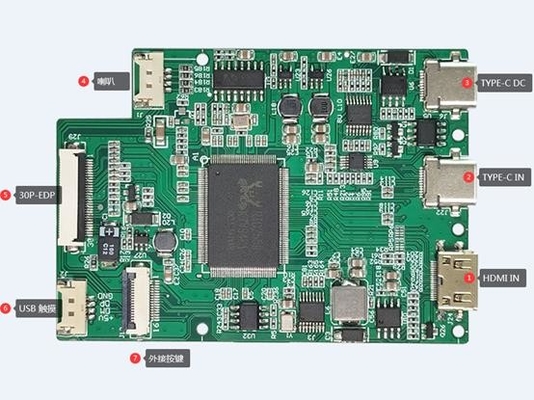

(1) HDMI girişi (2) Tip-C girişi (3)C Tipi DC (4)Hoparlör
(5) 30pin EDP (6) USB Dokunmatik Ekran (7) Harici Kontrol
HDMI Pin Tanımı:
| 1 | TMDS VERİ2+ |
| 2 | TMDS DATA2 korumalı屏蔽 |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 korumalı屏蔽 |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 korumalı屏蔽 |
| 9 | TMDS DATA0- |
| 10 | TMDS VERİ SAAT+ |
| 11 | TMDS DATA CLOCK korumalı屏蔽 |
| 12 | TMDS VERİ SAAT- |
| 13 |
CEC (Tüketici Elektroniği Kontrolü, Opsiyonel elektronik tüketici kontrolörü可选择的电子消费控制器) |
| 14 | Ayrılmış (kabloda ancak cihazda NC) |
| 15 | SCL(DDC Saati) |
| 16 | SDA(DDC verileri) |
| 17 | DDC/CEC Zemin |
| 18 | +5V güç |
| 19 | Çalışırken değiştirilebilir prob kabloları热插拔探测线 |
USB TYPE-C giriş arayüzü
| Toplu iğne | Tanım | Tanım |
| 1 | TYPEC-DTE | 连接侦测口 Algılama portunu bağlayın |
| 2 |
TX P1 _ |
数据信号接口 Veri sinyali arayüzü |
| 3 |
TX N1 _ |
数据信号接口 Veri sinyali arayüzü |
| 4 | VBUS | 电源输出口 Güç kaynağı çıkışı |
| 5 | TİP-CC1 | 正反接侦测口 İleri ve geri algılama bağlantı noktaları |
| 6 | TYPEC-DP | 数据信号接口 Veri sinyali arayüzü |
| 7 | TYPEC-DM | 数据信号接口 Veri sinyali arayüzü |
| 8 | TİP-BU1 | 辅助数据信号接口 Yardımcı veri sinyali arayüzü |
| 9 | VBUS | 电源输出口 Güç kaynağı çıkışı |
| 10 |
RX N2 _ |
数据信号接口 Veri sinyali arayüzü |
| 11 |
RX P2 _ |
数据信号接口 Veri sinyali arayüzü |
| 12 | GND | 接地 Toprağa Bağlanın |
| 13 | GND | 接地 Toprağa Bağlanın |
| 14 |
TX P2 _ |
数据信号接口 Veri sinyali arayüzü |
| 15 |
TX N2 _ |
数据信号接口 Veri sinyali arayüzü |
| 16 | VBUS | 电源输出口 Güç kaynağı çıkışı |
| 17 | TİP-CC2 | 正反接侦测口 İleri ve geri algılama bağlantı noktaları |
| 18 | TYPEC-DP | 数据信号接口 Veri sinyali arayüzü |
| 19 | TYPEC-DM | 数据信号接口 Veri sinyali arayüzü |
| 20 | VBUS | 电源输出口 Güç kaynağı çıkışı |
| 21 | TYPEC-BU2 | 辅助数据信号接口 Yardımcı veri sinyali arayüzü |
| 22 |
RX N1 _ |
数据信号接口 Veri sinyali arayüzü |
| 23 |
RX P1 _ |
数据信号接口 Veri sinyali arayüzü |
| 24 | GND | 接地 Toprağa Bağlanın |
