Ürün ayrıntıları:
|
| anahtar kelimeler: | HDMI ekran 5 inç | Çözünürlük: | 800*480 |
|---|---|---|---|
| CTP Arayüzü: | IIC'den USB'ye | Destek: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menü (ayrılmış): | Parlaklık, kontrast, otomatik düzeltme, faz, saat, hat alanı konumu, işlev ayarları, sıfırlama vb. | Yüzey Parlaklığı: | 300 cd/m2 - 1000 cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | görüş yönü: | IPS Tüm görüş açıları (85/85/85/85) |
| LED ömrü: | 40.000 saat | Çalışma sıcaklığı.: | –20℃ ila +70℃ |
| Ses çıkışı: | 8Ω1.5W (20*30 BOX hoparlör * 2) | ||
| Vurgulamak: | 1000cd/m2 TFT LCD Ekran,ISO14000 TFT LCD Ekran,5 İnç Endüstriyel TFT Ekran |
||

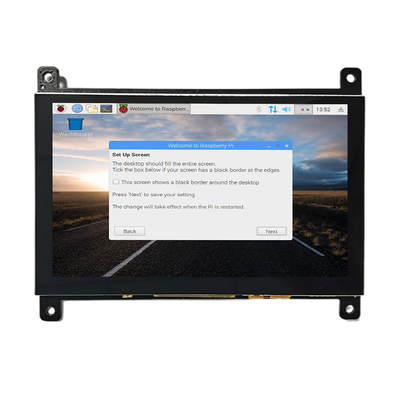

HDMI 5 inç Ekran, Raspberry Pi 5" Dokunmatik LCD
SFHDMI500AU-800480A-CT, yeni bir entegre (LCD ekran, dokunmatik ekran, sürücü panosu) yeni entegre LCD ekran kontrol modülüdür.800*480 LCD ekranda PC'den gelen HDMI dijital sinyal çıkışını mükemmel bir şekilde sunar.
1. HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 standartlarını destekler.
2. HDMI kaynakları, Raspberry Pi, BB Black ve Banana Pi gibi ana akım mini PC'lerle uyumludur.
3. TOUCH, USB'den I2C'ye kadardır, sürücü kurulumu gerekmez.
4. Tasarım esas olarak Raspberry Pi Raspberry Pi ekranında kullanılır ve diğer HDMI endüstriyel kontrol küçük ekranlı dokunmatik cihazlar için de kullanılabilir.
5. Raspberry Pi ekranı olarak kullanıldığında Raspbian, Ubuntu, WIN10 IOT ve diğer sistemleri tek dokunuşla destekler ve bilgisayar monitörü olarak kullanıldığında Windows 7/8/10, beş noktalı dokunmatik, sürücü- Bedava.
Ürün Özellikleri:
| Anahtar Kelimeler: | HDMI Ekran 5 İnç | Çözünürlük: | 800*480 |
|---|---|---|---|
| CTP Arayüzü: | IIC'den USB'ye | Destek: | HDMI, Raspberry Pi, Raspbian, Ubuntu, WIN10 IOT |
| Menü (ayrılmış): | Parlaklık, Kontrast, Otomatik düzeltme, Faz, Saat, Çizgi Alanı Konumu, İşlev Ayarları, Sıfırlama, vb. | Yüzey Parlaklığı: | 300 Cd/m2 - 1000 Cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | Görüntüleme Yönü: | IPS Tüm Görüş Açıları (85/85/85/85) |
| LED Ömrü: | 40.000 Saat | Çalışma sıcaklığı.: | –20℃ ila +70℃ |
| Uyma: | REACH ve RoHS Uyumlu | Ses çıkışı: | 8Ω1.5W (20*30 BOX hoparlör * 2) |

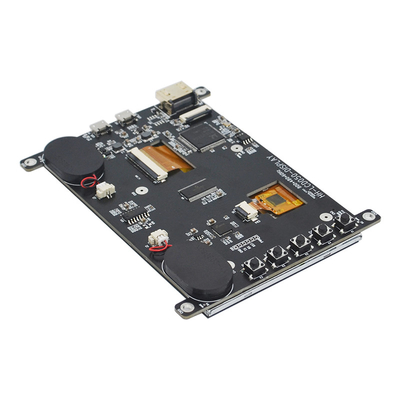

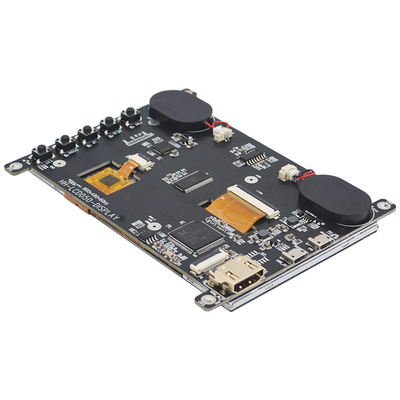

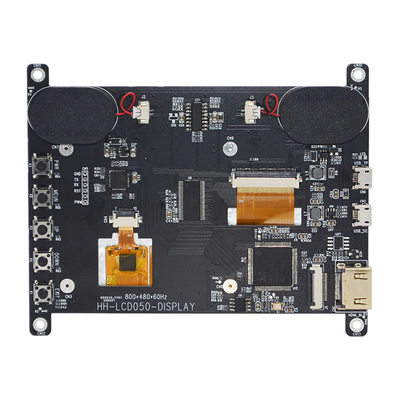

HDMI 5 inç Ekran, Raspberry Pi 5" Dokunmatik LCDÜrün resmi

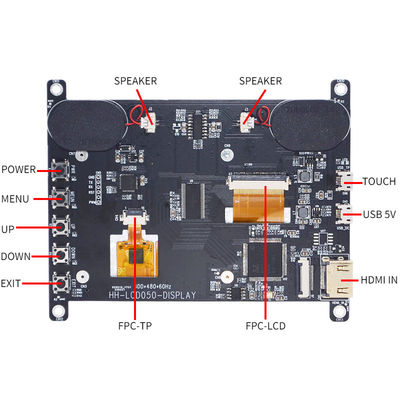

HDMI Pin Tanımı:
| 1 | TMDS VERİ2+ |
| 2 | TMDS DATA2 korumalı屏蔽 |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 korumalı屏蔽 |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 korumalı屏蔽 |
| 9 | TMDS DATA0- |
| 10 | TMDS VERİ SAAT+ |
| 11 | TMDS DATA CLOCK korumalı屏蔽 |
| 12 | TMDS VERİ SAAT- |
| 13 |
CEC (Tüketici Elektroniği Kontrolü, Opsiyonel elektronik tüketici kontrolörü可选择的电子消费控制器) |
| 14 | Ayrılmış (kabloda ancak cihazda NC) |
| 15 | SCL(DDC Saati) |
| 16 | SDA(DDC verileri) |
| 17 | DDC/CEC Zemin |
| 18 | +5V güç |
| 19 | Çalışırken değiştirilebilir prob kabloları热插拔探测线 |
USB 5V Pin Tanımı:
| 1 | VCC |
| 2 | Kuzey Kore |
| 3 | Kuzey Kore |
| 4 | Kuzey Kore |
| 5 | GND |
USB TP Pin Tanımı:
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | Kuzey Kore |
| 5 | GND |
Hoparlör Pin Tanımı:
| 1 | GÜZERGAH+ |
| 2 | GÜZERGAH- |
| 3 | KABA ADAM- |
| 4 | LOUT+ |
Kullanım gereksinimleri
Bu ürünün normal kullanımını sağlamak ve elektrik çarpması veya yangın gibi kazaları önlemek için lütfen bu ürünü kullanmadan önce tüm gereksinimleri ve çalıştırma prosedürlerini okuyun ve anlayın.Aşağıdaki gereksinimlere kesinlikle uyulmaktadır:
1. Bu ürünün gerektirdiği DC güç kaynağı AC/DC güç adaptörü tarafından üretilir ve AC/DC güç adaptörü ısı kaynağından uzak tutulmalı ve iyi havalandırılan bir yere yerleştirilmelidir.
2. AC güç soketi ve AC güç kablosu, iyi topraklamaya dikkat etmeli ve yeterli akım talebine dayanabilmelidir.
3. Bu ürün için gerekli olan DC güç kaynağının giriş voltajı +5V'dir, hata +/-0.5V'den büyük değildir ve akım seçilen LED ekrana ve tüm makinenin gücüne göre belirlenir.
4. İyi havalandırmaya ve ısı dağılımına dikkat edin, kapalı, termal olmayan bir kutuya veya kutuya koymayın ve doğrudan güneş ışığının veya diğer ısı kaynaklarının pişmesine izin vermeyin.
5. Arızaya neden olan devre korozyonunu önlemek için aşırı nem ve aşırı tozdan kaçınmaya dikkat edin.
6. Montaj sırasında, ısıyı dağıtmak için kart yüzeyinde hava konveksiyonu sağlamak ve elektrik iletkenlerinin (sürücü kartları ve yüksek voltaj levhaları gibi sabit demir levhalar gibi) ve kart üzerindeki bileşenlerin elektrikten etkilenmesini önlemek için belirli bir boşluk bırakmaya dikkat edin. kısa devrelerle temas.
7. Tahrik plakasının ek basınç nedeniyle eğilip deforme olmamasına dikkat edin.
8. Montaj sırasında, sürücü kartının, LED ekranın, düğme kartının ve diğer bileşenlerin doğru elektrik bağlantısına dikkat edin, doğru LED ekran çalışma voltajını seçin (çok düşük anormal gösterecektir, çok yüksek LED ekranı yakabilir), açmadan önce doğru olup olmadığını kontrol edin.
9. Sürücü panosundaki program, ilgili LED ekranla eşleşmelidir.
10. Kartı monte ederken elektrostatik korumaya dikkat edin, kısa devre ve eldeki statik elektriğin panoya zarar vermemesine dikkat edin.
11. Elektrik kesintisi durumunda tüm giriş ve çıkış arayüzlerinin çalıştırılması gerekir (konnektörleri tak ve çıkar).
12. Bu ürün, genel ticari kullanım ve ev için uygundur, ortam sıcaklığı: -10~+40°C, bağıl nem: ≤80%.
13. Uzun süre kullanılmadığında gücü prizden çekin.
