Ürün ayrıntıları:
|
| anahtar kelimeler: | 7" HDMI Ekran | Çözünürlük: | 800x480 piksel |
|---|---|---|---|
| Destek: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | İle uyumlu: | Ahududu Pi, BB Siyah, Muz Pi |
| CTP Arayüzü: | USB'den IIC'ye | Yüzey Parlaklığı: | 300 cd/m2 - 1000 cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | LED ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | –20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Raspberry Pi4 TFT LCD Ekran,ISO9001 TFT LCD Ekran,800x480 Nokta Endüstriyel TFT Ekran |
||
HDMI 7 inç Ekran, 7 inç PCAP TFT Ekran
SFRA700H-800480ACT-01, TFT LCD, PCAP dokunmatik ve sürüş kartını entegre eden bir HDMI TFT LCD modülüdür.
1- Modül PC'den gelen HDMI dijital sinyal çıkışını 800*480 LCD ekranda mükemmel bir şekilde sunar.
2- HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 standartlarını destekler.HDMI sinyal kaynağı, Raspberry Pi, BB Black, Banana Pi vb. ana akım mini PC'lerle uyumludur.
3- TOUCH, USB'den I2C'ye, sürücü yüklemeye gerek yok.
4- Tasarım esas olarak Raspberry Pi ekranında kullanılır ve diğer HDMI endüstriyel kontrol küçük ekranlı dokunmatik cihazlarda da kullanılabilir.Raspberry Pi ekranı olarak kullanıldığında Raspbian, Ubuntu, WIN10 IOT ve diğer sistemleri tek dokunuşla destekler.
5- Bilgisayar ekranı olarak kullanıldığında, Windows 7/8/10, beş noktalı dokunmatik, sürücüsüz destekler.
| Sürüm | 01 | ||
| Desteklenen sinyal | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOKUNMAK | USB standardı | ||
| VGA | Desteklememek | ||

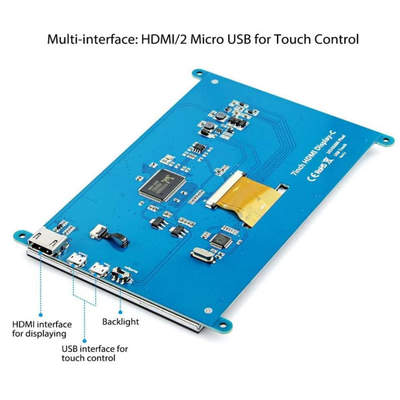

| Anakart üzerindeki arayüz | giriş | HDMI | A tipi HDMI yaması dişi 19Pin yaması (yatay) |
| USB | MICRO 5P USB dişi B tipi 5,9 MM (yatay) | ||
| Kulaklık arayüzü | Kuzey Kore | ||
| Dokunmatik arayüz | 6 iğne | FPC-0.5-6PIN (yatay) | |
| Ekran arayüzü | RGB 50 pin | FPC-0.5-50PIN (yatay) | |
| Ses | Ses çıkışı | 8Ω1.5W | 4PIN-1.25 H1.8 Ultra ince kadın koltuğu (yatay) |
| Güç kaynağı | Güç girişi | USB girişi 5V(+/-0.5V) | |
| Ekran Vop'u | 3.3V | ||
| Güç çalışması | Göstergedeki güç | ||
| Anakart bekleme güç tüketimi | ＜0,25W | ||
| OSD Menüsü | Menü (rezerve) | Parlaklık, Kontrast, Otomatik Düzeltme, Faz, Saat, Alan Konumu, İşlev Ayarı, Sıfırlama, vb. | |
| Dil(yedek) | Çince, İngilizce, Fransızca, Almanca, İtalyanca, İspanyolca, Rusça, Korece, Japonca vb. | ||
| düğme (ayrılmış) | GÜÇ,MENÜ,YUKARI,AŞAĞI,ÇIKIŞ | ||

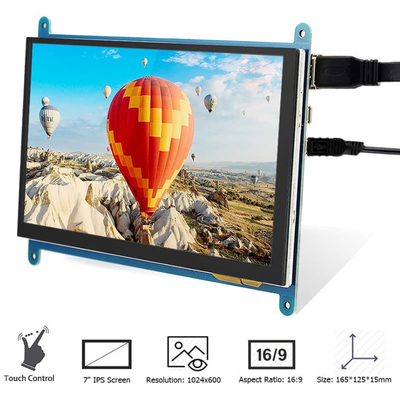

HDMI 7 inç Ekran, 7 inç PCAP TFT EkranÜrün resmi
HDMI arayüzü pin tanımı
| 1 | TMDS VERİ2+ |
| 2 | TMDS DATA2 Korumalı |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Korumalı |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Korumalı |
| 9 | TMDS DATA0- |
| 10 | TMDS VERİ SAAT+ |
| 11 | TMDS VERİ SAAT Korumalı |
| 12 | TMDS VERİ SAAT- |
| 13 | CEC (Tüketici Elektroniği Kontrolü Opsiyonel) |
| 14 | Ayrılmış (kabloda ancak cihazda NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC Zemin |
| 18 | +5V (güç kaynağı) |
| 19 | Çalışırken değiştirilebilir prob kablosu |
USB( 5V ) pin tanımı
| 1 | VCC |
| 2 | Kuzey Kore |
| 3 | Kuzey Kore |
| 4 | Kuzey Kore |
| 5 | GND |
USB TP Pin tanımı
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | Kuzey Kore |
| 5 | GND |
Hoparlör arayüzü Pin Tanımı
| 1 | GÜZERGAH+ |
| 2 | GÜZERGAH- |
| 3 | KABA ADAM- |
| 4 | LOUT+ |
6,LCD pin tanımı
| 1 |
VLED+
|
LED arka ışık için güç (Anot)
|
| 2 |
VLED+
|
LED arka ışık için güç (Anot)
|
| 3 |
VLED-
|
LED arka aydınlatma için güç (Katot)
|
| 4 |
VLED-
|
LED arka aydınlatma için güç (Katot)
|
| 5 |
GND
|
Güç zemin
|
| 6 |
VCOM
|
Ortak voltaj
|
| 7 |
DVDD
|
Dijital Devre için Güç
|
| 8 |
MOD
|
DE/SYNC modu seçimi
|
| 9 |
DE
|
Veri Girişi Etkinleştir
|
| 10 |
VS
|
Dikey Senkronizasyon Girişi
|
| 11 |
HS
|
Yatay Senkronizasyon Girişi
|
| 12 |
B7
|
Mavi veri (MSB)
|
| 13 |
B6
|
Mavi veri
|
| 14 |
B5
|
Mavi veri
|
| 15 |
B4
|
Mavi veri
|
| 16 |
B3
|
Mavi veri
|
| 17 |
B2
|
Mavi veri
|
| 18 |
B1
|
Mavi veri
|
| 19 |
B0
|
Mavi veri (LSB)
|
| 20 |
G7
|
Yeşil veri (MSB)
|
| 21 |
G6
|
Yeşil veri
|
| 22 |
G5
|
Yeşil veri
|
| 23 |
G4
|
Yeşil veri
|
| 24 |
G3
|
Yeşil veri
|
| 25 |
G2
|
Yeşil veri
|
| 26 |
G1
|
Yeşil veri
|
| 27 |
G0
|
Yeşil veri (LSB)
|
| 28 |
R7
|
Kırmızı veri (MSB)
|
| 29 |
R6
|
kırmızı veri
|
| 30 |
R5
|
kırmızı veri
|
| 31 |
R4
|
kırmızı veri
|
| 32 |
R3
|
kırmızı veri
|
| 33 |
R2
|
kırmızı veri
|
| 34 |
R1
|
kırmızı veri
|
| 35 |
R0
|
Kırmızı veri (LSB) |
| 36 |
GND
|
Güç Toprak
|
| 37 |
DCLK
|
Örnek saat
|
| 38 |
GND
|
Güç Toprak
|
| 39 |
Sol/Sağ
|
Sol / sağ seçimi
|
| 40 |
U/D
|
Yukarı/aşağı seçimi
|
| 41 |
VGH
|
Kapı AÇIK Voltaj
|
| 42 |
VGL
|
Kapı KAPALI Gerilimi
|
| 43 |
AVDD
|
Analog Devre için Güç
|
| 44 |
SIFIRLA
|
Küresel sıfırlama pimi.
|
| 45 |
Kuzey Kore
|
Bağlantı yok
|
| 46 |
VCOM
|
Ortak Gerilim
|
| 47 |
DİTHB
|
Titreme işlevi
|
| 48 |
GND
|
Güç Toprak
|
| 49 |
Kuzey Kore
|
Bağlantı yok
|
| 50 |
Kuzey Kore
|
Bağlantı yok
|
Dokunmatik panel Pin Tanımı
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
Kullanım gereksinimleri
Bu ürünün normal kullanımını sağlamak ve elektrik çarpması veya yangın gibi kazaları önlemek için lütfen bu ürünü kullanmadan önce tüm gereksinimleri ve çalıştırma prosedürlerini okuyun ve anlayın.Aşağıdaki gereksinimlere kesinlikle uyulmaktadır:
1. Bu ürünün gerektirdiği DC güç kaynağı AC/DC güç adaptörü tarafından üretilir ve AC/DC güç adaptörü ısı kaynağından uzak tutulmalı ve iyi havalandırılan bir yere yerleştirilmelidir.
2. AC güç soketi ve AC güç kablosu, iyi topraklamaya dikkat etmeli ve yeterli akım talebine dayanabilmelidir.
3. Bu ürün için gerekli olan DC güç kaynağının giriş voltajı +5V'dir, hata +/-0.5V'den büyük değildir ve akım seçilen LED ekrana ve tüm makinenin gücüne göre belirlenir.
4. İyi havalandırmaya ve ısı dağılımına dikkat edin, kapalı, termal olmayan bir kutuya veya kutuya koymayın ve doğrudan güneş ışığının veya diğer ısı kaynaklarının pişmesine izin vermeyin.
5. Arızaya neden olan devre korozyonunu önlemek için aşırı nem ve aşırı tozdan kaçınmaya dikkat edin.
6. Montaj sırasında, ısıyı dağıtmak için kart yüzeyinde hava konveksiyonu sağlamak ve elektrik iletkenlerinin (sürücü kartları ve yüksek voltaj levhaları gibi sabit demir levhalar gibi) ve kart üzerindeki bileşenlerin elektrikten etkilenmesini önlemek için belirli bir boşluk bırakmaya dikkat edin. kısa devrelerle temas.
7. Tahrik plakasının ek basınç nedeniyle eğilip deforme olmamasına dikkat edin.
8. Montaj sırasında, sürücü kartının, LED ekranın, düğme kartının ve diğer bileşenlerin doğru elektrik bağlantısına dikkat edin, doğru LED ekran çalışma voltajını seçin (çok düşük anormal gösterecektir, çok yüksek LED ekranı yakabilir), açmadan önce doğru olup olmadığını kontrol edin.
9. Sürücü panosundaki program, ilgili LED ekranla eşleşmelidir.
10. Kartı monte ederken elektrostatik korumaya dikkat edin, kısa devre ve eldeki statik elektriğin panoya zarar vermemesine dikkat edin.
11. Elektrik kesintisi durumunda tüm giriş ve çıkış arayüzlerinin çalıştırılması gerekir (konnektörleri tak ve çıkar).
12. Bu ürün, genel ticari kullanım ve ev için uygundur, ortam sıcaklığı: -10~+40°C, bağıl nem: ≤80%.
13. Uzun süre kullanılmadığında gücü prizden çekin.
