Ürün ayrıntıları:
|
| anahtar kelimeler: | 5" HDMI Yuvarlak Ekran | Çözünürlük: | 1080*1080 piksel |
|---|---|---|---|
| Destek: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | İle uyumlu: | Ahududu Pi, BB Siyah, Muz Pi |
| CTP Arayüzü: | USB'den IIC'ye | Yüzey Parlaklığı: | 400 cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | LED ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | –20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | HDMI Yuvarlak LCD Ekran,Raspberry Pi4 Yuvarlak LCD Ekran,1080x1080 Endüstriyel TFT Ekran |
||
HDMI 5 inç Ekran, 5 inç PCAP TFT Ekran Ürün Özellikleri
SFHDMI500H-108108A-CT, TFT LCD, PCAP dokunmatik ve sürüş kartını entegre eden bir HDMI TFT LCD modülüdür.
1- Modül, PC'den gelen HDMI dijital sinyal çıkışını 1080*1080 LCD ekranda mükemmel bir şekilde sunar.
2- HDMI 1.3, HDMI 1.4, HDCP 1.4, HDCP 2.2 standartlarını destekler.HDMI sinyal kaynağı, Raspberry Pi, BB Black, Banana Pi vb. ana akım mini PC'lerle uyumludur.
3- TOUCH, USB'den I2C'ye, sürücü yüklemeye gerek yok.
4- Tasarım esas olarak Raspberry Pi ekranında kullanılır ve diğer HDMI endüstriyel kontrol küçük ekranlı dokunmatik cihazlarda da kullanılabilir.Raspberry Pi ekranı olarak kullanıldığında Raspbian, Ubuntu, WIN10 IOT ve diğer sistemleri tek dokunuşla destekler.
5- Bilgisayar ekranı olarak kullanıldığında, Windows 7/8/10, beş noktalı dokunmatik, sürücüsüz destekler.
TFT Ekran Özelliği:
| Parametre | Şartname | Birim | Açıklama |
| Aktif Alan | 127.008 (Y) ×127.008 (D) | mm | daire |
| Piksel Sayısı | 1080(Y) RGB × 1080(D) | piksel | |
| Piksel aralığı | 0.1176 (Y) × 0.1176 (D) | mm | |
| Piksel Düzenlemesi | 1 piksel 2 alan | ||
| Ekran Renkleri | 16.7 milyon | renk | |
| Renk aralığı | %80(Min.) %86(tip.) | ||
| Ekran modu | Normalde Siyah İletim modu | ||
| Boyutsal Anahat | 143 (Y) × 140(D) × 4.2(D) | mm | |
| Bakış Yönü (İnsan Gözü) | U/D/L/R serbest görüş yönü | Not 1,2 |
Not: 1. U/D/L/R yönünde, görüş açısı aynıdır;
Not: 2. TFT ve CF LC Algin Yönü
| Sürüm | 01 | ||
| Desteklenen sinyal | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOKUNMAK | USB standardı | ||
| VGA | Desteklememek | ||
| Anakart üzerindeki arayüz | giriş | HDMI | A tipi HDMI yaması dişi 19Pin yaması (yatay) |
| USB | MICRO 5P USB dişi B tipi 5,9 MM (yatay) | ||
| Kulaklık arayüzü | Kuzey Kore | ||
| Dokunmatik arayüz | 6 iğne | FPC-0.5-6PIN (yatay) | |
| Ekran arayüzü | 49 iğne | FPC-0.5-50PIN (yatay) | |
| Ses | Ses çıkışı | 8Ω1.5W | 4PIN-1.25 H1.8 Ultra ince kadın koltuğu (yatay) |
| Güç kaynağı | Güç girişi | USB girişi 5V(+/-0.5V) | |
| Ekran Vop'u | 3.3V | ||
| Güç çalışması | Göstergedeki güç | ||
| Anakart bekleme güç tüketimi | ＜0,25W | ||
| OSD Menüsü | Menü (rezerve) | Parlaklık, Kontrast, Otomatik Düzeltme, Faz, Saat, Alan Konumu, İşlev Ayarı, Sıfırlama, vb. | |
| Dil(yedek) | Çince, İngilizce, Fransızca, Almanca, İtalyanca, İspanyolca, Rusça, Korece, Japonca vb. | ||
| düğme (ayrılmış) | GÜÇ,MENÜ,YUKARI,AŞAĞI,ÇIKIŞ | ||

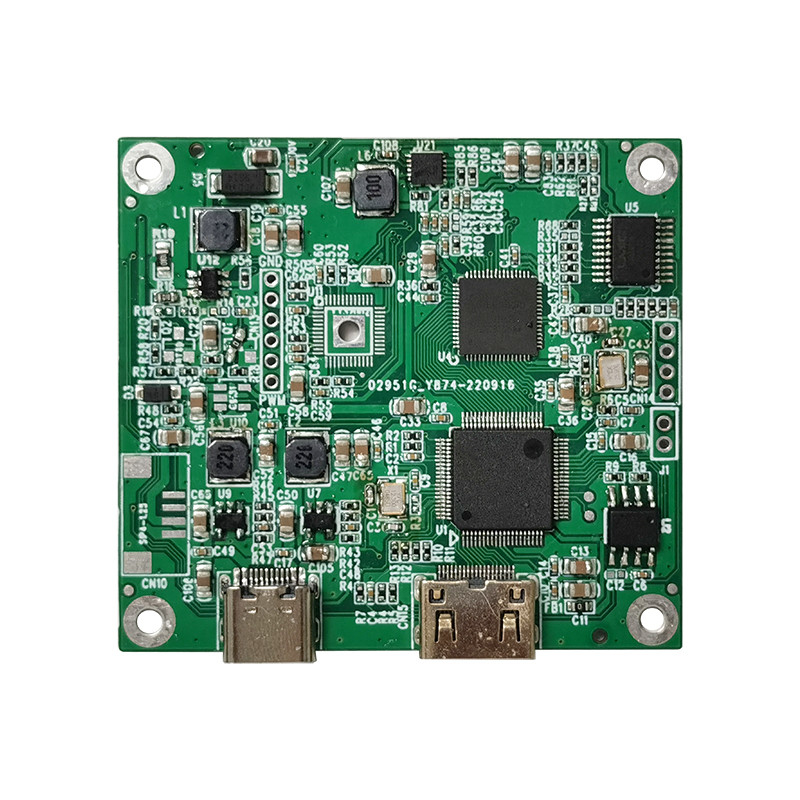

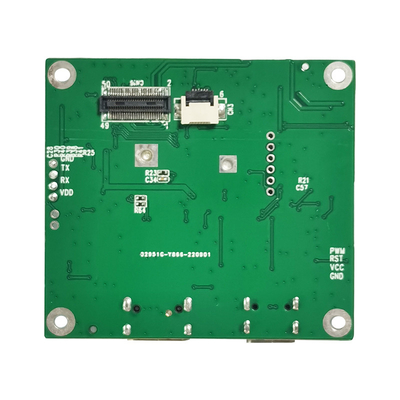

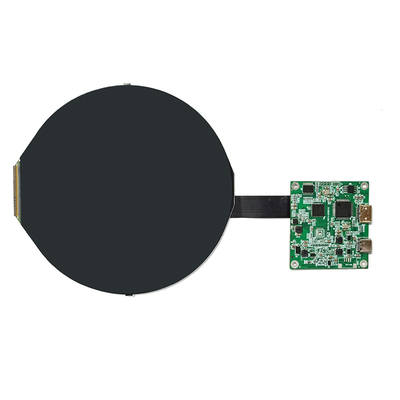

HDMI 5 inç Ekran, 5 inç PCAP TFT EkranÜrün resmi
HDMI arayüzü pin tanımı
| 1 | TMDS VERİ2+ |
| 2 | TMDS DATA2 Korumalı |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Korumalı |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Korumalı |
| 9 | TMDS DATA0- |
| 10 | TMDS VERİ SAAT+ |
| 11 | TMDS VERİ SAAT Korumalı |
| 12 | TMDS VERİ SAAT- |
| 13 | CEC (Tüketici Elektroniği Kontrolü Opsiyonel) |
| 14 | Ayrılmış (kabloda ancak cihazda NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC Zemin |
| 18 | +5V (güç kaynağı) |
| 19 | Çalışırken değiştirilebilir prob kablosu |
USB( 5V ) pin tanımı
| 1 | VCC |
| 2 | Kuzey Kore |
| 3 | Kuzey Kore |
| 4 | Kuzey Kore |
| 5 | GND |
USB TP Pin Tanımı
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | Kuzey Kore |
| 5 | GND |
Dokunmatik panel Pin Tanımı
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
