Ürün ayrıntıları:
|
| anahtar kelimeler: | 7 inç HDMI ekran | Çözünürlük: | 800*480 |
|---|---|---|---|
| CTP Arayüzü: | USB'den IIC'ye | İle uyumlu: | Ahududu Pi, BB Siyah, Muz Pi |
| Destek: | HDMI1.3, HDMI1.4, HDCP1.4, HDCP2.2 | Yüzey Parlaklığı: | 300 cd/m2 - 1000 cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | LED ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | –20℃ ila +70℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 800x480 7 İnç HDMI Ekran,Raspberry Pi 7 İnç HDMI Ekran,800x480 Endüstriyel TFT Ekran |
||
HDMI 7 inç Ekran, 7 inç PCAP TFT Ekran
SFRA700H-800480ACT-01, TFT LCD, PCAP dokunmatik ve sürüş kartını entegre eden bir HDMI TFT LCD modülüdür.
1. 4.3 inç IPS ekran, donanım çözünürlüğü 800×480 nokta çözünürlüğü.
2. Kapasitif 5 noktalı dokunmatik kontrol.
3. Temperli cam kapasitif dokunmatik panel, >=6H sertlik.
4. Destek Pi 4B/3B+/3A+/3B/2B/B+/A+, CM3/3+/4 isteğe bağlı adaptör DSI-Cable-15cm gerektirir.
5. LCD'yi doğrudan Raspberry Pi'nin DSI arayüzü üzerinden 60Hz'e kadar yenileme hızlarıyla sürün.
6. Raspberry Pi ile kullanıldığında, Raspberry Pi OS / Ubuntu / Kali ve Retropie desteklenir, sürücüsüzdür.
7. Yazılım aracılığıyla arka ışık parlaklığını kontrol etme desteği.
| Anahtar Kelimeler: | 7 inç HDMI Ekran | Çözünürlük: | 800*480 |
|---|---|---|---|
| CTP Arayüzü: | USB'den IIC'ye | İle uyumlu: | Ahududu Pi, BB Siyah, Muz Pi |
| Destek: | HDMI1.3,HDMI1.4,HDCP1.4,HDCP2.2 | Yüzey Parlaklığı: | 300 Cd/m2 - 1000 Cd/m2 |
| Dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) | LED Ömrü: | 40.000 Saat |
| Çalışma sıcaklığı.: | –20℃ ila +70℃ | Uyma: | REACH ve RoHS Uyumlu |
| Sürüm | 01 | ||
| Desteklenen sinyal | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| DOKUNMAK | USB standardı | ||
| VGA | Desteklememek | ||
| Anakart üzerindeki arayüz | giriş | HDMI | A tipi HDMI yaması dişi 19Pin yaması (yatay) |
| USB | MICRO 5P USB dişi B tipi 5,9 MM (yatay) | ||
| Kulaklık arayüzü | Kuzey Kore | ||
| Dokunmatik arayüz | 6 iğne | FPC-0.5-6PIN (yatay) | |
| Ekran arayüzü | RGB 50 pin | FPC-0.5-50PIN (yatay) | |
| Ses | Ses çıkışı | 8Ω1.5W | 4PIN-1.25 H1.8 Ultra ince kadın koltuğu (yatay) |
| Güç kaynağı | Güç girişi | USB girişi 5V(+/-0.5V) | |
| Ekran Vop'u | 3.3V | ||
| Güç çalışması | Göstergedeki güç | ||
| Anakart bekleme güç tüketimi | <0,25W | ||
| OSD Menüsü | Menü (rezerve) | Parlaklık, Kontrast, Otomatik Düzeltme, Faz, Saat, Alan Konumu, İşlev Ayarı, Sıfırlama, vb. | |
| Dil(yedek) | Çince, İngilizce, Fransızca, Almanca, İtalyanca, İspanyolca, Rusça, Korece, Japonca vb. | ||
| düğme (ayrılmış) | GÜÇ,MENÜ,YUKARI,AŞAĞI,ÇIKIŞ | ||

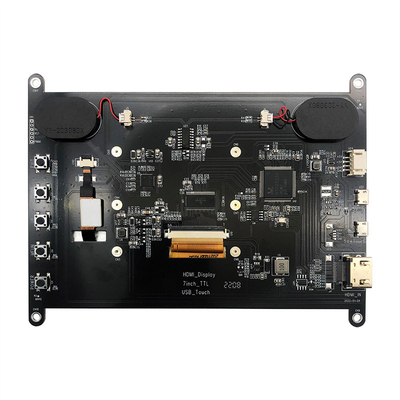

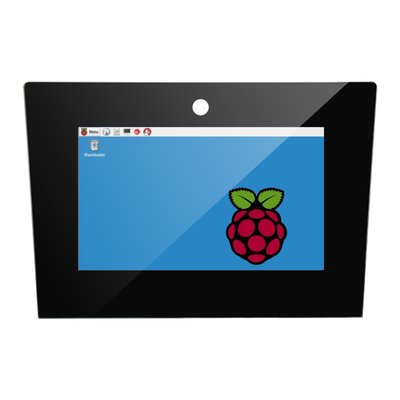

HDMI 7 inç Ekran, 7 inç PCAP TFT EkranÜrün resmi
![]()
![]()
HDMI arayüzü pin tanımı
| 1 | TMDS VERİ2+ |
| 2 | TMDS DATA2 Korumalı |
| 3 | TMDS DATA2- |
| 4 | TMDS DATA1+ |
| 5 | TMDS DATA1 Korumalı |
| 6 | TMDS DATA1- |
| 7 | TMDS DATA0+ |
| 8 | TMDS DATA0 Korumalı |
| 9 | TMDS DATA0- |
| 10 | TMDS VERİ SAAT+ |
| 11 | TMDS VERİ SAAT Korumalı |
| 12 | TMDS VERİ SAAT- |
| 13 | CEC (Tüketici Elektroniği Kontrolü Opsiyonel) |
| 14 | Ayrılmış (kabloda ancak cihazda NC) |
| 15 | SCL(DDC) |
| 16 | SDA(DDC) |
| 17 | DDC/CEC Zemin |
| 18 | +5V (güç kaynağı) |
| 19 | Çalışırken değiştirilebilir prob kablosu |
USB( 5V ) pin tanımı
| 1 | VCC |
| 2 | Kuzey Kore |
| 3 | Kuzey Kore |
| 4 | Kuzey Kore |
| 5 | GND |
USB TP Pin tanımı
| 1 | VCC |
| 2 | D- |
| 3 | D+ |
| 4 | Kuzey Kore |
| 5 | GND |
Hoparlör arayüzü Pin Tanımı
| 1 | GÜZERGAH+ |
| 2 | GÜZERGAH- |
| 3 | KABA ADAM- |
| 4 | LOUT+ |
6,LCD pin tanımı
| 1 |
VLED+
|
LED arka ışık için güç (Anot)
|
| 2 |
VLED+
|
LED arka ışık için güç (Anot)
|
| 3 |
VLED-
|
LED arka aydınlatma için güç (Katot)
|
| 4 |
VLED-
|
LED arka aydınlatma için güç (Katot)
|
| 5 |
GND
|
Güç zemin
|
| 6 |
VCOM
|
Ortak voltaj
|
| 7 |
DVDD
|
Dijital Devre için Güç
|
| 8 |
MOD
|
DE/SYNC modu seçimi
|
| 9 |
DE
|
Veri Girişi Etkinleştir
|
| 10 |
VS
|
Dikey Senkronizasyon Girişi
|
| 11 |
HS
|
Yatay Senkronizasyon Girişi
|
| 12 |
B7
|
Mavi veri (MSB)
|
| 13 |
B6
|
Mavi veri
|
| 14 |
B5
|
Mavi veri
|
| 15 |
B4
|
Mavi veri
|
| 16 |
B3
|
Mavi veri
|
| 17 |
B2
|
Mavi veri
|
| 18 |
B1
|
Mavi veri
|
| 19 |
B0
|
Mavi veri (LSB)
|
| 20 |
G7
|
Yeşil veri (MSB)
|
| 21 |
G6
|
Yeşil veri
|
| 22 |
G5
|
Yeşil veri
|
| 23 |
G4
|
Yeşil veri
|
| 24 |
G3
|
Yeşil veri
|
| 25 |
G2
|
Yeşil veri
|
| 26 |
G1
|
Yeşil veri
|
| 27 |
G0
|
Yeşil veri (LSB)
|
| 28 |
R7
|
Kırmızı veri (MSB)
|
| 29 |
R6
|
kırmızı veri
|
| 30 |
R5
|
kırmızı veri
|
| 31 |
R4
|
kırmızı veri
|
| 32 |
R3
|
kırmızı veri
|
| 33 |
R2
|
kırmızı veri
|
| 34 |
R1
|
kırmızı veri
|
| 35 |
R0
|
Kırmızı veri (LSB) |
| 36 |
GND
|
Güç Toprak
|
| 37 |
DCLK
|
Örnek saat
|
| 38 |
GND
|
Güç Toprak
|
| 39 |
Sol/Sağ
|
Sol / sağ seçimi
|
| 40 |
U/D
|
Yukarı/aşağı seçimi
|
| 41 |
VGH
|
Kapı AÇIK Voltaj
|
| 42 |
VGL
|
Kapı KAPALI Gerilimi
|
| 43 |
AVDD
|
Analog Devre için Güç
|
| 44 |
SIFIRLA
|
Küresel sıfırlama pimi.
|
| 45 |
Kuzey Kore
|
Bağlantı yok
|
| 46 |
VCOM
|
Ortak Gerilim
|
| 47 |
DİTHB
|
Titreme işlevi
|
| 48 |
GND
|
Güç Toprak
|
| 49 |
Kuzey Kore
|
Bağlantı yok
|
| 50 |
Kuzey Kore
|
Bağlantı yok
|
Dokunmatik panel Pin Tanımı
| 1 | VDD | |
| 2 | GND | |
| 3 | TP-INT | |
| 4 | TP-RST | |
| 5 | TP-SCL | |
| 6 | TP-SDA |
