1.54 inçlik E-mürekkep Ekran 200*200 nokta çözünürlüğü, AM EPD, Ultra Düşük Güç Tüketimi SPI arayüzü

1.54 inçlik E-mürekkep Ekran 200*200 nokta çözünürlüğü, AM EPD, Ultra Düşük Güç Tüketimi SPI arayüzü

E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ekran Tanımı

SAEF Teknolojisi SFEPD154B-7099A-BW, arabirim ve referans sistemi tasarımı olan Aktif Matris Elektroforetik Ekran ((AM EPD) dir. 1.54 ′′ aktif alanı 200x200 piksel içerir,ve 2 bit tam görüntüleme yeteneğine sahiptirModül, kapı tamponu, kaynak tamponu, SPI arayüzü, zamanlama kontrol mantığı, osilatör, DC-DC, SRAM, LUT, VCOM dahil olmak üzere entegre devrelerle TFT dizisi tahrik eden elektroforetik bir ekran.Modül taşınabilir elektronik cihazlarda kullanılabilir, örneğin Elektronik Raf Etiketi (ESL) Sistemi.

SFEPD154B-7099A-BW, 1.54 ′′ a-Si, aktif matris TFT, Elektronik Kağıt Ekranı (EPD) panelidir. Panel, ince desenleri kolayca görüntüleyebildiği kadar yüksek çözünürlüğe sahiptir (188 dpi).İki taraflı istikrarlı olması nedeniyle, EPD paneli güncelleme için çok az güç gerektirir ve bir görüntü korumak için hiçbir güç gerektirmez..

Özellikleri

1 a-Si TFT aktif matris Elektronik Kağıt Ekranı (EPD)
2 çözünürlük: 200 x 200
3 Ultra düşük güç tüketimi
4 Süper Geniş Görme açısı - 180° yakın
5 Ekstra ince ve hafif
6 SPI arayüzü
7 RoHS uyumlu

Çalışma sıcaklığı

İşleme sıcaklığı -0-50C, depolama sıcaklığı -20-60C. % 90 RH Max. (Ta 40 oC), burada Ta çevre sıcaklığıdır.

Islak ampul sıcaklığı en fazla 39 oC olmalıdır (Ta > 40 oC).

Panel ekran yüzeyinin sıcaklığı 0 oC Min. ve 50oC Max olmalıdır. Yenileme süresi çalışma sıcaklığına bağlıdır.
E-Mürekkep malzemesi nem ve UV hassastır. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingEkranlar garanti süresi için tam olarak belirtilen çalışma ortamında özelliklerine göre çalışacak şekilde değerlendirilirken, depolama koşulları ne kadar iyi olursa,E Mürekkep ekranları ne kadar iyi çalışırsaDiğer nem ve UV hassas bileşenlere benzer şekilde, ekranlarımızın sıcaklık ve nem kontrolü ortamlarında depolanmasını ve mümkün olduğunda,Yukarıda tanımlanan en iyi depolama koşullarında, güneş ışığından uzak, performanslarını optimize etmek için.


Önlemler
(1) EPD paneli / modülü cam ve plastik gibi kırılgan malzemelerden yapılmıştır ve düştüğünde kırılabilir veya çatlayabilir.EPD paneline bükme veya bükme gibi güç uygulamayın..
(2) EPD panellerinin temiz bir çalışma alanında monte edilmesi veya kurulması önerilir.
(3) EPD paneline zarar vermemek için baskı yapmayın.
(4) EPD paneli çalışırken arayüz bağlantısını bağlamayın veya ayırmayın.
(5) FPC gibi arayüz kablosunu bağlarken lütfen çerçeveyi parmağınızla destekleyin.
(6) EPD panellerini / modülleri birbiri üstüne yığmayın.
(7) FPC' yi cam kenarına bastırmayın veya FPC' yi 90°' ya kadar yukarı / aşağı çekmeyin.
(8) FPC kurşun konektörüne dokunmayın.
(9) IC bağlama alanına dokunmayın.
(10) El kullanırken ve montaj sırasında bir Bilek Kemeri takın.Yarım iletken cihazlar EPD paneli / modülüne dahil edilmiştir ve herhangi bir elektrostatik boşalmayı (ESD) önlemek için dikkatli bir şekilde kullanılmalıdır.. (ESD riskini azaltmak için montaj işlemi sırasında bir iyon fanına ihtiyaç duyulabilir.)
(11) EPD Panel / Modülü, kazıklanmaktan kaçınmak ve orijinal performansını korumak için depolanırken belirtilen ortamda ve orijinal ambalaj kutularında saklayın.
(12) EPD panelini sökme veya yeniden monte etme.
(13) Temizlik için kimyasal içermeyen yumuşak kuru bir bez kullanın.Bu davranış koruyucu tabakayı çürütebilir ya da çizik yapabilir..
(14) EPD paneline nüfuz etmemek için, çalışma sırasında hasara neden olabilecek nemden dikkatli olun.
(15) Bu düşük sıcaklık operasyon ürünüdür. EPD panelinin yüzeyinde buz veya çiy oluşturmak için sıcaklık farklı dikkat edin.EPD panelinin yüzeyinde donma veya çiğ nedeniyle nem EPD paneline girebilir., ve EPD paneline zarar verir.
(16) EPD Panel / Modülü her 24 saatte bir yenilenmezse, “Ghosting” veya “Image Sticking” olarak bilinen bir fenomen ortaya çıkabilir.Kullanıcının ESL / EPD etiketini her 24 saatte bir yenilenmesi önerilir.Bu sorunu önlemek için müşterilerin ESL / EPD Etiketini tamamen beyaz bir görüntü ile göndermeleri veya saklamaları önerilir.
(17) Yüksek sıcaklık, yüksek nem, güneş ışığı veya floresan ışık EPD panelin performansını bozabilir. Lütfen korunmasız EPD panelini yüksek sıcaklığa, yüksek nem,Güneş ışığı, ya da uzun süre floresan.
(18) Panel ID numarasını işaretlemek için kullanılan etiket mürekkebi çözücü ile kolayca silinebilir.
(19) EPD vakumla paketlenmiştir.
(20) BOE ve müşteri tarafından onaylanmadan önce, ürünler ve ürün özellikleri uyarı yapmadan değişebilir.Son tasarımdan önce en son ürün standartlarını veya özelliklerini aldığınızı doğrulayın, satın almak veya kullanmak.
(21) BOE, ürünlerinin yüksek kaliteli ve güvenilir olmasını sağlamak için her türlü çabayı gösterir. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, örneğin havacılık, havacılık, nükleer enerji, yanma kontrolü, ulaşım, trafik, güvenlik ekipmanları veya yaşamı sürdürmek için tıbbi ekipman.
(22) Uygulamanızı, ürünün SAEF tarafından garanti edilen aralıklar içinde, özellikle maksimum değerlendirme, çalışma güçlendirme voltaj aralığı, ısı radyasyon özellikleri,kurulum koşulları ve diğer özelliklerSAEF, garantili aralıkları aşan kullanımlarda arıza veya hasar için sorumluluk taşımamaktadır.Yarım iletken cihazlarında normalde öngörülebilir arıza oranlarını veya arıza modlarını göz önünde bulundurmak ve arıza güvenlileri gibi sistemik önlemleri kullanmak, SAEF ürünü içeren ekipmanın SAEF ürününün kullanımı nedeniyle vücut yaralanmalarına, yangınlara veya diğer sonuç hasarlarına neden olmaması için.
(23) Bu ürün radyasyona dayanıklı olmak için tasarlanmamıştır.

E-mürekkep ekranı zengin uygulama senaryoları vardır ve B / C sonu iki tekerlekli sürücüdür

Elektronik mürekkep (E-mürekkep) ekranı göz koruması, enerji tasarrufu, bükülebilirlik vb. özelliklerine sahiptir ve ekran gösterimi elde etmek için esas olarak dış çevre ışığını yansıtmaya dayanır.E-mürekkep ekranlarının ticari ve tüketici alanlarında aynı anda ilerlemesi bekleniyor., 1) ticari: ESL gibi e-mürekkep ekran ürünlerinin perakende alanında hızla genişletilmesi bekleniyor ve ofis, imalat,tıbbi, finans ve diğer alanlarda; 2) Tüketim: E-okuyucuların yerel markaları doğurması ve tabletler gibi çoklu terminallere nüfuz etmesi bekleniyor.Ekranlar ve giyilebilir cihazlar.

Elektronik mürekkep ekranlarının yukarı akış tedarikleri nispeten yoğunlaşmıştır ve gelecekteki maliyet indiriminin uygulama nüfuzunu teşvik etmesi beklenmektedir.E-kağıt filminin temel teknolojisi esas olarak mikro kapsül elektroforez teknolojisidir.Yuantai Technology tarafından temsil edilen ve piyasada büyük bir payı olanDiğer teknolojiler çoğunlukla araştırma ve geliştirme aşamasında veya ilk ticarileştirme girişimlerindeTrendForce'un istatistiklerine ve tahminlerine göre, küresel e-kağıt pazarının büyüklüğü 2022'de yaklaşık 4.65 milyar dolar olacak ve 2026'da 20.34 milyar dolara ulaşması bekleniyor.Sanayi zincirinin orta ve üst katmanındaki daha fazla tedarikçinin teknolojik atılımlara ulaştığına inanıyoruz., e-kağıt ürünlerinin fiyatının kademeli olarak düşmesi bekleniyor ve böylece daha fazla uygulama senaryosunun teşvik edilmesi bekleniyor.E-kağıt makinesi sevkiyatlarının artmasına iyimseriz..

Yeni perakende alanının nüfuz oranı arttı ve aşağıda uygulama senaryoları kademeli olarak zenginleştirildi.B-end'de e-mürekkep ekranının uygulanması esas olarak çeşitli e-kağıt etiket ürünlerinde ve bilgi panolarında görülmektedir.Qunzhi Consulting'in verilerine göre, 2021'de 190 milyon adet elektronik fiyat etiketi gönderilecek ve bu rakam son beş yılda yüzde 26.5 oranında artış gösterecek.Lotu Teknolojisi'nin tahminine göre, ESL modülü sevkiyatlarının büyümesi 2022'de% 100'e ulaşması bekleniyor. Akıllı perakende, akıllı tıbbi bakım ve akıllı lojistik gibi kavramların kademeli olarak yayılması ile,E-kağıt endüstrisi ticari amaçla genişlemeye devam edecek.Endüstrinin trend karşısında elde ettiği güçlü büyüme konusunda iyimser olmaya devam ediyoruz ve aynı zamanda, ticarileşmenin hızla artmasıyla birlikte,B-end daha çeşitli uygulama ihtiyaçlarını gösterecektir..

Tüketici terminallerinin uygulanması geniş bir yelpazeyi kapsamaktadır ve yerli ve yabancı markalar piyasayı doldurmak için aktif olarak yenilik yapmaktadır.E-kağıt okuyucular dahil, e-kağıt not defterleri, cep telefonları, bilgisayarlar, monitörler, giyilebilir ürünler vb. Ayrıca, BMW iX Flow Concept, aracın dışını kaplayan E Mürekkep e-kağıdına sahiptir.TrendForce verilerine göre, e-kağıt ürünlerinin küresel tüketici elektroniği pazarı 2021 yılında 1.665 milyar dolardı ve 2026'da 10.112 milyar dolara ulaşması bekleniyor.Akıllı eğitim ve yardımcı ofis gibi kavramların yükselişiyle, e-kağıtın göz koruması, bükülebilirlik ve düşük güç tüketimi gibi avantajları giderek daha belirgin hale gelecek,ve C-end'deki e-mürekkep ekranlarının uygulama senaryolarının daha fazla inovasyon ve genişlemeye yol açması bekleniyor.

Uygulama

Elektronik raf etiketi sistemi, e-kağıt okuyucuları, e-kağıt defterleri, cep telefonları, bilgisayarlar, monitörler, giyilebilir ürünler,

1.54 inçlik E-mürekkep Ekran 200*200 nokta çözünürlüğü, AM EPD, Ultra Düşük Güç Tüketimi SPI arayüzü

E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ürün Çizimi

1.54 inçlik E-mürekkep Ekran 200*200 nokta çözünürlüğü, AM EPD, Ultra Düşük Güç Tüketimi SPI arayüzü

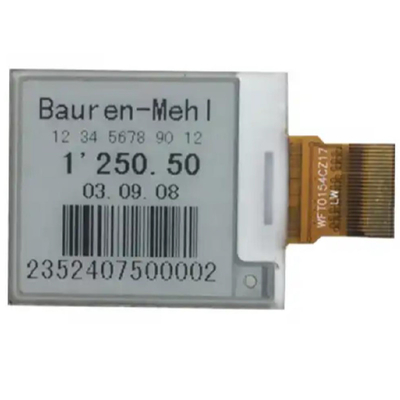

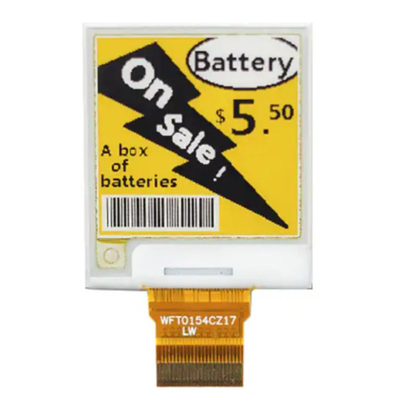

E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ürün Görüntüsü
