E-Kağıt Modülü Dijital Ekran 1.54" 3 Renkli EPD 24 Pin ESL E-Mürekkep 200*200 Nokta SPI Arayüz Optikler Tüm Görme Açıları

E-mürekkep 1.54 inç 200*200 nokta SPI arayüzü, 1.54" 3 renk EPD 24 pin ESL e-kağıt modülü dijital ekran

E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ekran Tanımı

SAEF Teknolojisi SFEPD154B-7099A-BWR, arabirim ve referans sistemi tasarımı olan Aktif Matris Elektroforetik Ekran ((AM EPD) dir. 1.54 ′′ aktif alanı 200x200 piksel içerir,ve 2 bit tam görüntüleme yeteneğine sahiptirModül, kapı tamponu, kaynak tamponu, SPI arayüzü, zamanlama kontrol mantığı, osilatör, DC-DC, SRAM, LUT, VCOM dahil olmak üzere entegre devrelerle TFT dizisi tahrik eden elektroforetik bir ekran.Modül taşınabilir elektronik cihazlarda kullanılabilir, örneğin Elektronik Raf Etiketi (ESL) Sistemi.

Özellikleri

1 a-Si TFT aktif matris Elektronik Kağıt Ekranı (EPD)
2 çözünürlük: 200 x 200
3 Ultra düşük güç tüketimi
4 Süper Geniş Görme açısı - 180° yakın
5 Ekstra ince ve hafif
6 SPI arayüzü
7 RoHS uyumlu

Çalışma sıcaklığı

İşleme sıcaklığı -0-50C, depolama sıcaklığı -20-60C. % 90 RH Max. (Ta 40 oC), burada Ta çevre sıcaklığıdır.

Islak ampul sıcaklığı en fazla 39 oC olmalıdır (Ta > 40 oC).

Panel ekran yüzeyinin sıcaklığı 0 oC Min. ve 50oC Max olmalıdır. Yenileme süresi çalışma sıcaklığına bağlıdır.
E-Mürekkep malzemesi nem ve UV hassastır. The absolute rating operating environments describes the boundary conditions for updating the display while the absolute rating storage environment describe the boundary conditions for a display not updatingEkranlar garanti süresi için tam olarak belirtilen çalışma ortamında özelliklerine göre çalışacak şekilde değerlendirilirken, depolama koşulları ne kadar iyi olursa,E Mürekkep ekranları ne kadar iyi çalışırsaDiğer nem ve UV hassas bileşenlere benzer şekilde, ekranlarımızın sıcaklık ve nem kontrolü ortamlarında depolanmasını ve mümkün olduğunda,Yukarıda tanımlanan en iyi depolama koşullarında, güneş ışığından uzak, performanslarını optimize etmek için.


Önlemler
(1) EPD paneli / modülü cam ve plastik gibi kırılgan malzemelerden yapılmıştır ve düştüğünde kırılabilir veya çatlayabilir.EPD paneline bükme veya bükme gibi güç uygulamayın..
(2) EPD panellerinin temiz bir çalışma alanında monte edilmesi veya kurulması önerilir.
(3) EPD paneline zarar vermemek için baskı yapmayın.
(4) EPD paneli çalışırken arayüz bağlantısını bağlamayın veya ayırmayın.
(5) FPC gibi arayüz kablosunu bağlarken lütfen çerçeveyi parmağınızla destekleyin.
(6) EPD panellerini / modülleri birbiri üstüne yığmayın.
(7) FPC' yi cam kenarına bastırmayın veya FPC' yi 90°' ya kadar yukarı / aşağı çekmeyin.
(8) FPC kurşun konektörüne dokunmayın.
(9) IC bağlama alanına dokunmayın.
(10) El kullanırken ve montaj sırasında bir Bilek Kemeri takın.Yarım iletken cihazlar EPD paneli / modülüne dahil edilmiştir ve herhangi bir elektrostatik boşalmayı (ESD) önlemek için dikkatli bir şekilde kullanılmalıdır.. (ESD riskini azaltmak için montaj işlemi sırasında bir iyon fanına ihtiyaç duyulabilir.)
(11) EPD Panel / Modülü, kazıklanmaktan kaçınmak ve orijinal performansını korumak için depolanırken belirtilen ortamda ve orijinal ambalaj kutularında saklayın.
(12) EPD panelini sökme veya yeniden monte etme.
(13) Temizlik için kimyasal içermeyen yumuşak kuru bir bez kullanın.Bu davranış koruyucu tabakayı çürütebilir ya da çizik yapabilir..
(14) EPD paneline nüfuz etmemek için, çalışma sırasında hasara neden olabilecek nemden dikkatli olun.
(15) Bu düşük sıcaklık operasyon ürünüdür. EPD panelinin yüzeyinde buz veya çiy oluşturmak için sıcaklık farklı dikkat edin.EPD panelinin yüzeyinde donma veya çiğ nedeniyle nem EPD paneline girebilir., ve EPD paneline zarar verir.
(16) EPD Panel / Modülü her 24 saatte bir yenilenmezse, “Ghosting” veya “Image Sticking” olarak bilinen bir fenomen ortaya çıkabilir.Kullanıcının ESL / EPD etiketini her 24 saatte bir yenilenmesi önerilir.Bu sorunu önlemek için müşterilerin ESL / EPD Etiketini tamamen beyaz bir görüntü ile göndermeleri veya saklamaları önerilir.
(17) Yüksek sıcaklık, yüksek nem, güneş ışığı veya floresan ışık EPD panelin performansını bozabilir. Lütfen korunmasız EPD panelini yüksek sıcaklığa, yüksek nem,Güneş ışığı, ya da uzun süre floresan.
(18) Panel ID numarasını işaretlemek için kullanılan etiket mürekkebi çözücü ile kolayca silinebilir.
(19) EPD vakumla paketlenmiştir.
(20) BOE ve müşteri tarafından onaylanmadan önce, ürünler ve ürün özellikleri uyarı yapmadan değişebilir.Son tasarımdan önce en son ürün standartlarını veya özelliklerini aldığınızı doğrulayın, satın almak veya kullanmak.
(21) BOE, ürünlerinin yüksek kaliteli ve güvenilir olmasını sağlamak için her türlü çabayı gösterir. contact BOE sales office before using the product in an application that demands especially high quality and reliability or where its failure or malfunction may directly threaten human life or cause risk of bodily injury, örneğin havacılık, havacılık, nükleer enerji, yanma kontrolü, ulaşım, trafik, güvenlik ekipmanları veya yaşamı sürdürmek için tıbbi ekipman.
(22) Uygulamanızı, ürünün SAEF tarafından garanti edilen aralıklar içinde, özellikle maksimum değerlendirme, çalışma güçlendirme voltaj aralığı, ısı radyasyon özellikleri,kurulum koşulları ve diğer özelliklerSAEF, garantili aralıkları aşan kullanımlarda arıza veya hasar için sorumluluk taşımamaktadır.Yarım iletken cihazlarında normalde öngörülebilir arıza oranlarını veya arıza modlarını göz önünde bulundurmak ve arıza güvenlileri gibi sistemik önlemleri kullanmak, SAEF ürünü içeren ekipmanın SAEF ürününün kullanımı nedeniyle vücut yaralanmalarına, yangınlara veya diğer sonuç hasarlarına neden olmaması için.
(23) Bu ürün radyasyona dayanıklı olmak için tasarlanmamıştır.

E-mürekkep ekranı zengin uygulama senaryoları vardır ve B / C sonu iki tekerlekli sürücüdür

Yeni bir ekran teknolojisi olarak, e-kağıt, düz panel ekran alanında terminal uygulama senaryolarını genişletiyor.E-kağıt aslında bir çeşit düz ekran teknolojisidir., ayrıca e-mürekkep ekranı olarak da bilinir, kağıda baskı ve yazmanın görsel algısını taklit edebilir.ve güç kapalı olduğunda bile ekranı koruyabilir, ve temel özellikleri düşük güç tüketimi ve görsel sağlık, "küçük ama güzel" yeni bir ekran teknolojisi olarak adlandırılabilir.

E-mürekkep ekran ürünlerinin özellikleri olağanüstüdür ve aşağıda uygulama senaryoları hızla genişliyor.E-kağıt ile ilgili ürünlerin özellikleri, kağıt benzeri bir yedekleme ve düşük güç tüketimi üzerine odaklanmıştır1) C-end ürünler, e-kitap okuyucularını çekirdek olarak alıyor,Not defterlerine ve bilgisayar monitörlerine uzanan, saat bilezikleri ve diğer giyilebilir ürünler, akıllı ev ve diğer uygulama alanları;ve ürün, düşük güç IoT perakende pazarını ana uygulama senaryosu olarak alır, ve akıllı perakende, akıllı lojistik, akıllı ulaşım, akıllı endüstri, akıllı sağlık ve akıllı eğitim alanlarına genişliyor.

Mikro-kapsülasyon elektroforez teknolojisi, elektronik mürekkep ekranının ana akım konumunu işgal etmektedir.Bunlardan en çok kullanılan mikro kapsül elektroforez teknolojisiÜrün tasarımı, pozitif yüklü siyah parçacıklar ve negatif yüklü beyaz parçacıklar arasında yer alan bir TFT substratından ve iki katman elektrottan oluşur.Bu teknoloji pozitif ve negatif çekim ilkesini kullanıyor., pixellerin siyah veya beyaz görüntülenmesini kontrol etmek için elektrotları uygulayarak,ve ayrıca siyah veya beyaz parçacıkların konumunu kontrol etmek için voltaj boyutunu ayarlayabilirsiniz.

E-mürekkep ekran pazarı, terminal uygulamaları talebinden ötürü hızlı bir büyüme dönemine girdi.Küresel e-mürekkep ekran pazarının toplam büyüklüğü 3 ABD dolarıydı..1 milyar 2021'de ve 2026'da 20.34 milyar ABD dolarına ulaşması bekleniyor ve 2021'den 2026'ya kadar yıllık artış oranı 45.62%'dir.2021 yılında en büyük pazar payını tüketici elektroniği oluşturduMordor İstihbaratı'nın istatistik ve tahminleriyle birlikte,Diğer nihai kullanım pazarlarının büyüme hızı, tahmin dönemi boyunca tüm nihai kullanım segmentleri arasında en yüksek seviyede olacaktır., 2021-2026 yılları arasında %52.20'lik bir yıllık artış oranıyla.

E-mürekkep ekranı endüstrisinin yukarı akım konsantrasyonu yüksektir, orta akım alanındaki endüstriyel kümelerin özellikleri giderek daha belirgin hale geliyor.ve aşağı akıştaki terminal markaları çeşitlendirilmeye eğilimlidir.Diyafram üreticilerinde lider teknolojisiyle Tayvan'ın Yuantai Teknolojisi'nin baskın olduğu diğer tedarikçiler arasında Guangzhou Aoyi Electronics,Genellikle bir oligopol kalıbı olanOrta akım modül üreticileri Yuantai Teknoloji, BOE, Qingyue Optoelectronics, Yashi Optoelectronics vb. gibi endüstriyel kümeler oluşturdu.Dünya e-kağıt modülü pazarının % 90'ından fazlasını oluşturuyor, ve kümelerin özellikleri giderek daha belirgin hale geliyor. Aşağı akış terminalleri üreticileri arasında Zhangyue Technology gibi tüketici elektronik üreticileri,Hanshow Teknoloji gibi ESL çözüm sağlayıcıları, ve iFLYTEK gibi uygulama yazılımı markalarının sürekli eklenmesiyle, üreticilerin türleri çeşitlendirme eğilimindedir.

E-mürekkep ekran ürünlerinin ekran modülünün değeri önemli bir oranı oluşturur ve orta ve yukarı alanlar endüstriyel zincirin temel halkasıdır.Örnek olarak Kindle e-kitap okuyucuları, ekran modülleri, tüm makinenin donanım maliyetlerinin %40'ından fazlasını oluşturuyor, ardından iletişim modülleri yaklaşık %20'yi oluşturuyor.İşlemciler ve ilgili yongalar yaklaşık %20'yi oluşturuyor, ve yapısal parçalar, PCB'ler ve diğer donanım parçaları kalan payın yaklaşık% 10'unu oluşturuyor.Sanayi zincirinin orta ve üst kısımlarının rekabet ortamının merkezi olduğuna inanıyoruz., ve elektronik kağıt ürünlerinin büyük ölçekli ticarileştirilmesinin tek tek ürünlerin yüksek fiyatlarının devam etmesiyle sınırlı olduğu durum yavaş yavaş ortadan kalkacak.Değer zincirinin orta ve üst kesimlerinde yatırım fırsatlarına odaklanmayı öneririz..

Uygulama

Elektronik raf etiketi sistemi, e-kağıt okuyucuları, e-kağıt defterleri, cep telefonları, bilgisayarlar, monitörler, giyilebilir ürünler,

1.54 inçlik E-mürekkep Ekran 200*200 nokta çözünürlüğü, AM EPD, Ultra Düşük Güç Tüketimi SPI arayüzü

E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ürün Çizimi

1.54 inçlik E-mürekkep Ekran 200*200 nokta çözünürlüğü, AM EPD, Ultra Düşük Güç Tüketimi SPI arayüzü

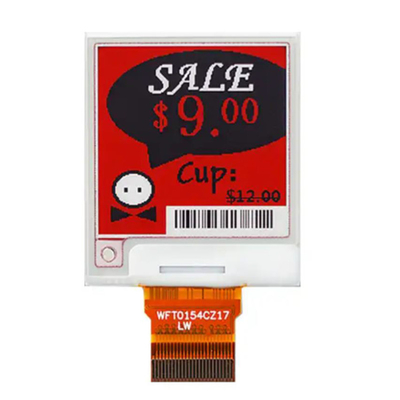

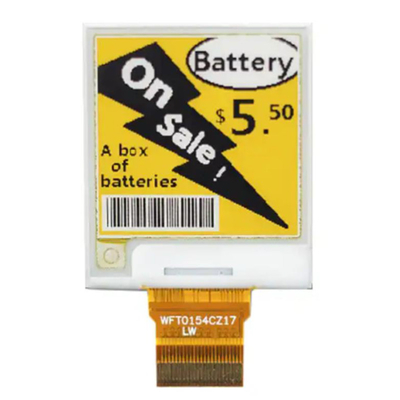

E-mürekkep Ekran 1.54 inç, EPD 1.54 inç Ürün Görüntüsü
