Ürün ayrıntıları:
|
| Ürün: | 24X2 Karakter LCM | Karakterler / Sütunlar: | 24 Karakter x 2 satır |
|---|---|---|---|
| LCD Tipi: | FSTN, Pozitif/Negatif, İletişim | arka ışık rengi: | Beyaz, Mavi, Sarı, Kırmızı, Yeşil |
| Çalışma gerilimi: | 5V isteğe bağlı | Optik: | 6:00 saat |
| Anahat Dim.: | 118(U) x 36(G) x 11(D) mm | görüş alanı: | 93.5×16.0 mm |
| Karakter Konuşması: | 3,7×5,95 | Sürüş Yöntemi: | 1/16 Görev, 1/5 Önyargı |
| Çalışma sıcaklığı: | -20°C ila +70°C | saklama derecesi.: | -30°C ila +80°C |
| PIN numarası: | 16 pin | Kontrolör: | AIP31066 veya Eşdeğeri |
| Arabirim: | 6800 seri 8-Bit/4-Bit MPU Arayüzü | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 5V Karakter LCM Modülü,24x2 Karakter LCM Modülü,24 Karakter Karakter LCM Modülü |
||
24 Karakter 2 Satır 24x2 Karakter LCM Modülü 5V FSTN Mavi/Gri Modu AIP31066 Ya da Eşdeğer Denetleyici IC Ürün Tanımı
SF2402A, AIP31066 denetleyici IC'si ile yerleşik olan 24x2 Karakter LCD ekran modülüdür; varsayılan arayüzü 8 bit paralel ve 5V veya 3.3V güç kaynağı seçeneğidir.Bu 24x2 LCD ekran SF2402A arka ışık olmadan veya beyaz LED arka ışık seçenekleri ile mevcuttur. SF2402A 24x2 LCM, gri, sarı/yeşil ve mavi LCD seçenekleri de dahil olmak üzere çeşitli LCD panel renklerinde mevcuttur ve -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir;Saklama sıcaklıkları -30°C'den +80°C'ye kadar değişir., kendi yapılandırılmış karakter kümesi İngilizce/Japonca, İngilizce/Batı Avrupa, İngilizce/İskandinav Avrupa, veya İngilizce/Cyril (Rusya) seçeneklerini destekler.
Standart karakter görüntüleme çözünürlüğü 8x2 LCD, 16x1 LCD, 16x2 LCD, 16x4 LCD, 20x2 LCD, 20x4 LCD, 24x2 LCD, 40x2 LCD, 40x4 LCD karakterli LCD ekranı içerir.Karakter LCD modülleri, 8080'de farklı arayüzlere sahip COB ve COG türlerinde mevcuttur.,SPI,I2C.LCD karakter görüntüleme modülleri, sarı-yeşil, beyaz ve mavi renkte farklı LED arka ışığı olan STN/FSTN/FFSTN LCD ekranlarında bulunur. Karakter modülü yazı tipi seçenekleri İngilizce/Japonca,AvrupaStandart olarak 5V çalışma voltajı ve 3V veya 3V ile karakter ekranları sunuyoruz.6V seçenekleri de talep üzerine mevcuttur..
Özellikleri:
| Ürün: | 24X2 Karakter LCM | Karakterler / Sütunlar: | 24 Karakter X 2 Satır |
|---|---|---|---|
| LCD Tipi: | FSTN, Pozitif/Negatif, İletişim | Arka ışık rengi: | Beyaz, Mavi, Sarı, Kırmızı, Yeşil |
| Çalışma Voltajı: | 5V Seçenek | Optik: | 6Saat üçte. |
| Çizelge: | 118 ((L) X 36 ((W) X 11 ((T) Mm | Görme alanı: | 93.5x16.0 mm |
| Karakterin sesi: | 3.7x5.95 | Sürüş yöntemi: | Tanrı'nın Sözü Hakkında Bilgi, 1/5 |
| Çalışma sıcaklığı: | -20°C +70°C | Depolama sıcaklığı: | -30°C +80°C |
| Pin Numarası: | 16 Pin | Kontrolör: | AIP31066 veya eşdeğer |
| Arayüz: | 6800 Seri 8-Bit/4-Bit MPU Arayüzü | Uygunluk: | REACH ve RoHS uyumlu |
Değişken direnç, LCD modülüne bağlanmalıdır.
Değişken direncin önerilen değeri 10K ile 20K arasında.
Temel Ayarlama
LCD modülünü doğru çalıştırmak ve normal görüntü sağlamak için, lütfen aşağıdaki kullanın
ayar:
一N=1, 2 satırlı ekran
一F=0, 5×8 noktalı yazı tipi
一D=1, gösterim
Not:
Bu ayar/komutlar çalıştırılırken LCD modülüne verilmelidir.
Ayrıntılar için Ekran Komutları bölümüne bakın.
LCD Modülünü Yeniden Ayarla
VDD ve VSS güç kaynağını açtığınızda, LCD modülü sıfırlama rutinini gerçekleştirecektir
Otomatik olarak. yaklaşık 50ms sürer. sıfırlama rutininden sonra, LCD modülü durumu
İzleyin:
一N=1, 2 satırlı ekran
1 Görüntü açık
一DL=1, 8 bitlik arayüz
一F=0, 5×8 nokta karakteri yazı tipi
一D=0, Görüntü kapalı
一C=0, İmleç kapalı.
一B=0, yanıp sönüyor.
1I/D=1, artış 1
一S=0, Değişim yok.
Not:
1 Yeniden ayarlama işlemi Temel Ayarları oluşturamadı

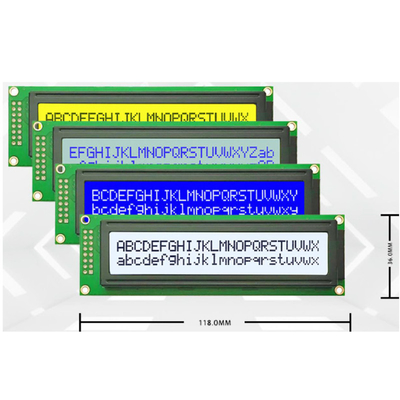

24 Karakter 2 Satır 24x2 Karakter LCM Modülü 5V FSTN Mavi/Gri Modu AIP31066 Ya da Eşdeğer Denetleyici IC Ürün Çizimi ve Pin Arayüzü

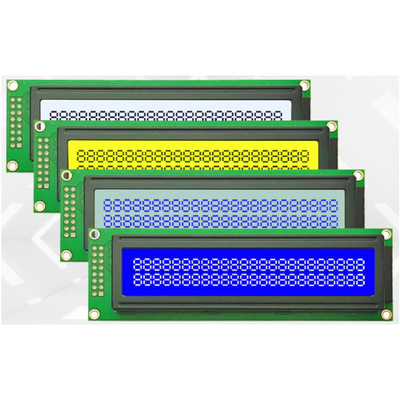

24 Karakter 2 Satır 24x2 Karakter LCM Modülü 5V FSTN Mavi/Gri Modu AIP31066 Ya da Eşdeğer Denetleyici ICÜrün Görüntüsü
