USB PCAP TFT Ekranı 15.6 Inch, Çin Dış LCD Ekranı EDP 15.6 Inch 1000 Nits Yüzey Parlaklığı ile TFT

USB PCAP TFT Ekranı 15.6 Inch, Çin Dış LCD Ekranı EDP 15.6 Inch 1000 Nits Yüzey Parlaklığı ile TFTÜrün Tanımı

SFTO1560SMT-7050A3-N PCAP TFT ekranı, amorf silikon TFT'leri ( İnce Film Transistörleri) aktif anahtarlama cihazları olarak kullanan 15.6 inç renkli aktif matris TFT LCD modülüdür.Full-HD çözünürlükleri ile 6 inç çapraz olarak ölçülen aktif bir alan (1920 yatay 1080 dikey piksel dizisi). Her piksel, dikey şerit olarak düzenlenen KIRMÜ, GÜRLÜ, MAVİ noktalara ayrılmıştır ve bu modül 16.7M ((Dengelleme) ((6bit+2FRC) renkleri ve renk gamutunu% 45 görüntüleyebilir.Arka ışık sürüşü için LED sürücü bu modelde inşa edilmiştir.

SFTO1560SMT-7050A3-N PCAP TFT ekranı, eDP (Embedded Display Port) Ver1.2 arayüzünü kullanarak ve +3 sağlayarak 16.7M ((8 bit) renkler ile 1920×3×1080 nokta paneli üzerinde grafik ve metinleri göstermektedir.TFT-LCD panel sürüşü için 3VDC güç kaynağı voltajıBu SFTO1560SMT-7050A3-N TFT-LCD panelinde, daha parlak ve net görüntüler elde etmek için mükemmel renk performansı için renk filtreleri yerleştirilmiştir.Bu ekranı multimedya uygulamalarında kullanmak için en uygun hale getirmek.Optimal görüntüleme her yönde.Arka ışık ile çalışan LED denetleyici olmadan. EDP aktarım hızı özellikleri: 2.7Gbps / 2 şerit 8 bit.

* Rezerv Türü
* eDP arayüzü
* Yüksek hızlı yanıt
* 6 bit (Hi-FRC) renk derinliği, 16.7M renkleri görüntüler
* İçeriye eklenmiş kenar tipi (LED) arka ışıklandırması
* RGB98% ve NTSC45% ile uyumludur (NTSC72% de mevcut)
* Yüksek parlaklık ve kontrast oranı, düşük yansıma ve geniş görüntüleme açısı
* Sadece DE (veriler etkinleştirilir)
* Roh ve Halogen içermiyor
* TEO 6.0, ES6.0 Uygun
* Gamma Düzeltmesi

Özellikleri:

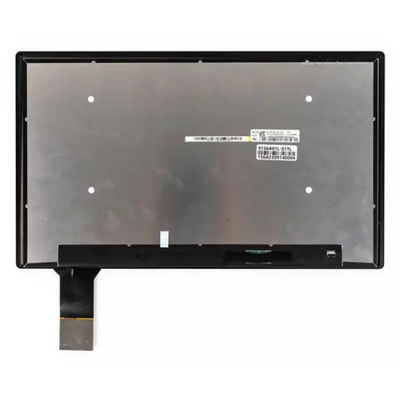

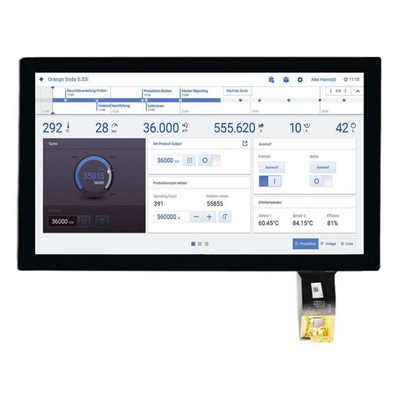

USB PCAP TFT Ekranı 15.6 Inch, Çin Dış LCD Ekranı EDP 15.6 Inch 1000 Nits Yüzey Parlaklığı ile TFT Ürün IMage

USB PCAP TFT Ekranı 15.6 Inch, Çin Dış LCD Ekranı EDP 15.6 Inch 1000 Nits Yüzey Parlaklığı ile TFT ÜrünÇizim

EDP'ye giriş ve DP'den farklılıkları

Embedded DisplayPort (eDP), Video Elektronik Standartları Derneği (VESA) tarafından mobil uygulamalar için geliştirilen bir sonraki nesil panel arayüzüdür.Sadece geleneksel düşük voltajlı farklılık sinyali (LVDS) arayüzünden daha iyi değil, aynı zamanda en son 1.4 sürümünde sistem güç tüketimini azaltmak için birçok yeni özellik ekler.Mobil cihaz pazarında eDP nüfusunun genişlemesini hızlandıracağı bekleniyor.2008 yılında, PC endüstrisi ilk olarak gömülü ekran panellerinin ihtiyaçlarını karşılamak için gömülü DisplayPort olarak da bilinen yeni bir video iletim arayüzü standardı yayınladı.eDP, eski düşük voltajlı diferansiyel sinyal (LVDS) iletim arayüzünü yavaş yavaş değiştiriyorÖzellikle FHD'de (1.920x1.080 veya 1.920x1.200) veya daha fazla FHD çözünürlüğünde.dizüstü bilgisayarlar, veya tabletler.

eDP, DisplayPort standardından türetilmiştir ve zamanla, eDP gömülü ekran paneli uygulamaları için bir dizi benzersiz özelliğe dönüşmüştür.Video Elektronik Standartları Derneği (VESA) tarafından 2012'nin sonunda yayınlanan 4'te, sistem güç tüketimini azaltmak için birçok yeni özellik bulunmaktadır.Çoğu insan DisplayPort ve eDP arasındaki farkların farkında değil, ancak aşağıdaki iki arasındaki ilişki ve farkları karşılaştıracak,ve eDP'nin benzersiz özelliklerini ve faydalarını açıklayın.

DisplayPort standardına bakarak eDP özelliklerini belirleyin.

Eğer eDP'yi anlamak istiyorsanız, önce DisplayPort'un ne olduğunu anlamalısınız.eDP tam olarak DisplayPort'a atıfta bulunur.DisplayPort nedir? DisplayPort is a new video transmission interface used in the computer industry to replace the Video Graphics Array (VGA) and Digital Video Interface (DVI) interfaces in current personal computer (PC) applications, ve Yüksek Çözünürlüklü Multimedia Arayüzünü (HDMI) değiştirmek için. eski arayüzle karşılaştırıldığında, DisplayPort, AC çiftleşmesini ve düşük voltajlı swing tasarımını benimsemesi nedeniyle birçok avantajı vardır.Submikron işlemlerle uyumludur ve çeşitli görüntü çıkış bileşenlerine doğrudan entegre edilebilir, Merkezi İşlem Birimi (CPU), Grafik Grafik Birimi (GPU), Uygulama İşlemcisi (Uygulama İşlemcisi) vb.Aynı zamanda karmaşık ve yüksek entegrasyonlu Scalar ve LCD panel zamanlama kontrolörüne (TCON) doğrudan uygulanabilir.DisplayPort (eDP dahil) video ve ses bilgilerini aktarmak için paketler kullanan tek video arayüzüdür.Bu yüzden iyi geri uyumluluğu korurken yeni özellikler sürekli eklenebilir..

DisplayPort (eDP dahil) mevcut en iyi performanslı ekran arayüzüdür, saniyede 60 kare ve 30 bit renkli verileri 4K çözünürlüklü bir panelde iletebilir,ve tek bir çıkış aygıtı ile birden fazla monitörü bir hub veya daisy zinciri aracılığıyla çalıştırabilen tek ekran arayüzüdür (eDP bunu desteklemez). DisplayPort, VGA, DVI veya HDMI'ye DisplayPort gibi çeşitli harici ekran adaptörleri (dongles) ile de kullanılabilir.

Görüntü işleme çipi, aynı çıkış fiziksel katmanı ile hem DisplayPort hem de eDP'yi destekleyebilir.en büyük fark eDP'nin özellikle pil kullanan dizüstü bilgisayarlar ve tabletler gibi ortamlar için tasarlanmış olmasıdır.Bu nedenle, enerji verimliliği eDP için çok önemlidir ve çoklu ekran ekranını desteklemez.

DisplayPort gibi, eDP de üç temel mimariye sahiptir

Aşağıda, DisplayPort'un ana bağlantısı, yardımcı kanalı ve bağlantı eğitimi de dahil olmak üzere DisplayPort'un temel mimarisinin kısa bir açıklaması verilmiştir.Ana Kanallar Görsel Ses Verilerini İletiyor Daha önce belirtildiği gibi, DisplayPort, bugün veya gelecekte kullanılan submikron yarı iletken işlemleriyle uyumlu olan AC-birleştirilmiş sinyaller kullanır.Veri kodlama protokolü, Universal Sequence Bus (USB) gibi diğer sıralı veri iletim arayüzleri ile aynı 8b / 10b kodlama yöntemini kullanır, PCI Express (PCIe), SATA, vb., LVDS, DVI'nin aksine aynı anda veri ve saat sinyallerini iletmek için sadece bir çift Differential Signal Pair gerektirir.HDMI ve bağımsız saat çizgileri gerektiren diğer saatlerAyrıca, the fact that DisplayPort transmits data is scrambled and there is no clock signal at all greatly reduces the radio frequency interference (RFI) problem that is common when mobile devices with wireless connectivity using the legacy video transmission interface are installed, sistemin kablosuz iletim performansını iyileştirir ve RFI koruma tasarımı gereksinimini azaltır.

DisplayPort standardının bağlantıları, video verilerini ana hatlar üzerinden ileten dört çift diferansiyel sinyal hattından veya dört ana şeritten oluşur.ve verileri birEk olarak, DisplayPort, her biri 1.62 Gbit/s, 2.7 Gbit/s veya 5.4 Gbit/s seçeneği ile üç farklı iletim hızı tanımlar.DisplayPort 8b/10b kodlama yöntemini kullandığından, kodlamadan sonra daha fazla veri bitini ekleyecek, aslında desteklenebilecek maksimum veri aktarım hızı: (4 kanal) x (her şerit başına 5,4 Gbit / s) x (8/10 Kodlama Üstü) = 17,28 Gbit / s.DisplayPort'in önemli bir özelliği diğer video aktarım arayüzlerinin aksine, aktarım hızı piksel hızı ile değişmez, normal bir veri aktarım kanalına benzer sabit bir aktarım hızı kullanır, bu nedenle çeşitli farklı uygulamalarda kullanılabilir,Farklı zaman akışı gereksinimleri olan çoklu ekran ekranları gibiEk olarak, sabit bir iletim hızı kullanımı, yüksek hızlı iletim arayüzü ile ilişkili devre tasarımını da optimize edebilir.ve elektromanyetik müdahale (EMI) ve RFI fenomeni daha öngörülebilir. DisplayPort görüntüleri, piksel saat hızı için uygun aralıklarla mikro paketlerde iletilir. Ana kanal ayrıca CEA-861 InfoFrame verilerini aktarır.Ses Akışı Örnek Hızı Bilgisi, Ses Akışı ve Ana Akış Özelliği Verileri, örneğin Resim Piksel Hızı, Video Çerçeveleme ve Monitor Zamanlama Verileri).

Ayarları ve talimatları iletmek için AUX kanalları

DisplayPort konektörü ayrıca AUX kanalı veya kısaca AUX olarak adlandırılan bağımsız bir iki yönlü iletim yardımcı kanalı içerir.ayarları ve kontrol komutlarını iletmek için sadece yaklaşık 1Mbit/s'lik tek yön hızı olan iki diferansiyel sinyal hattı kullanan, ve daha sonra eDP'de daha fazla kullanım için tartışılacaktır.AUX'in kullanımı, doğru görüntü biçimini sağlamak için Genişletilmiş Ekran Yetenekliliği Kimliği (EDID) bilgilerini okumayı içerir (LVDS gibi diğer arayüzler), VGA, DVI ve HDMI I2C üzerinden iletilir); Ana kanal sayısı, aktarım oranları ve diğer öğeler gibi ekran tarafından desteklenen DisplayPort öğelerinin içeriğini okuyun;Çeşitli görüntüleme yapılandırması çizgi parçaları ayarlayınEDID tek tipte tanımlanmıştır ve görüntü arabirimle hiçbir ilgisi yoktur.ve diğer scratchpads DisplayPort alıcısında DPCD (DisplayPort Yapılandırma Verileri) scratchpad bulunmaktadırBağlantı süreci ana kanalların güvenilirliğini artırmaya yardımcı olur. Bağlantı DisplayPort'un başka önemli bir parçasıdır.Bağlantı, verilerin iletilmesinden önce DisplayPort verici ve alıcısının bir bağlantı kurduğu işlemdirTemel olarak, bağlantı sürecinde,Göndericiler, alıcıda ideal seviyeye ayarlanana kadar farklı voltaj dalgalanma amplituplarını ve diğer sinyal özelliklerini ayarlar (ön vurgu)Göndericiler ve alıcılar bağlantının başarılı olup olmadığını belirlemek için AUX aracılığıyla birbirleriyle iletişim kurarlar ve bağlantı ana kanalın güvenilirliğini artırabilir.Veri hatalarını azaltmak, ve farklı uzunluklar ve kablo türleri nedeniyle oluşan elektrik farklılıklarını telafi etmek,Özellikle verici ve alıcının sistem kartındaki sinyal yönlendirmesinden kaynaklanan farklılıklar. Ayrıca kabloların, konektörlerin hasarı veya donanımın bozulması nedeniyle elektrik değişikliklerini telafi edebilir. DisplayPort bağlantısı açıldığında bağlantı çalışmaya başlar.,ve video verileri iletilmeden önce, bağlantı bir dizi özel veri kalıbı iletiyor,Ve kaynak dört farklı sinyal amplitudu ve dört farklı sinyal karakteristik seviyeleri gönderebilirTüm bağlantı süreci, yapılan ayarların sayısına bağlı olarak 500 mikrosaniye ile birkaç mikrosaniye arasında sürebilir.
Devam etmek için (Bunu 15.6 inçlik üründe kontrol edin.)
