Ürün ayrıntıları:
|
| Anahtar kelimeler: | 13,3 inç TFT LCD Ekran | Karar: | 1920*1080 piksel |
|---|---|---|---|
| Lcd Boyutu: | 305.1 x 178.5 x 2.45 mm (w/o Touch) | Dokunmatik LCD: | 327,2 x 215,2 x 6,3 mm (Dokunmatik ile) |
| Aktif Alan: | 293,76x165,24 mm | LCD Arayüzü: | EDP |
| CTP Arayüzü: | USB | dokunmatik ekran: | CTP (Projektif Kapasitif Dokunmatik Ekran) |
| Yüzey Parlaklığı: | 300 cd/m2 - 1000 cd/m2 | Çalışma sıcaklığı.: | -10℃ ila +60℃ |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran tipi: | IPS tam görüş açıları |
| Yüzey Tedavisi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Ekran Rengi: | 16,7 milyon | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | EDP TFT LCD Ekranı 13.3 Inç,13,3 inç TFT LCD Ekran |
||
13Projectioned Capacitive Touch ile.3 Inch TFT LCD Ekranı, EDP TFT LCD Ekranı 13.3 Inch FHD 1920*1080 ÇözünürlüğüÜrün Tanımı
SFTO1330JD-7057A-CT TFT LCD ekranı, aktif anahtarlama cihazları olarak amorf silikon TFT'leri ( İnce Film Transistörleri) kullanan 13.3 inç renkli aktif matris TFT LCD modülüdür.SFTO1330JD-7057A-CT TFT LCD ekran modülü 13.3 inç çaplı ölçülen aktif alan, Full-HD çözünürlükleri ile (1920 yatay 1080 dikey piksel dizisi).Üst üste çizgi halinde düzenlenmiş MAVİ noktalar ve bu modül 16.7M ((Dengelleştirilmiş) ((6bit+2FRC) renkleri ve renk gamı % 72'dir. Arkaplan ışığındaki sürüş için LED sürücüsü bu modelde yer almaktadır.
SFTO1330JD-7057A-CT TFT LCD ekranı, eDP (Embedded Display Port) Ver1.2 arayüzünü kullanarak ve +3 sağlayarak 16.7M renkler ile 1920×3×1080 nokta paneli üzerinde grafik ve metinleri göstermektedir.TFT-LCD panel sürüşü için 3VDC güç kaynağı voltajıBu SFTO1330JD-7057A-CT TFT LCD ekran panelinde, daha parlak ve net görüntüler elde etmek için mükemmel renk performansı için renk filtreleri yerleştirilmiştir.Bu ekranı multimedya uygulamalarında kullanmak için en uygun hale getirmek.Optimal görüntüleme her yönde.Arka ışık ile çalışan LED denetleyici olmadan. EDP aktarım hızı özellikleri: 2.7Gbps / 2 şerit 8 bit.
* Rezerv Türü
* eDP arayüzü
* Yüksek hızlı yanıt
* 6 bit (Hi-FRC) renk derinliği, 16.7M renkleri görüntüler
* İçeriye eklenmiş kenar tipi (LED) arka ışıklandırması
* RGB98% ve NTSC45% ile uyumludur (NTSC72% de mevcut)
* Yüksek parlaklık ve kontrast oranı, düşük yansıma ve geniş görüntüleme açısı
* Sadece DE (veriler etkinleştirilir)
* Roh ve Halogen içermiyor
* TEO 6.0, ES6.0 Uygun
* Gamma Düzeltmesi
Özellikleri:
| Anahtar kelimeler: | 13.3 inçlik TFT LCD ekranı | Karar: | 1920*1080 piksel |
|---|---|---|---|
| LCD Boyutu: | 305.1 X 178.5 X 2.45 mm (Touch'la birlikte) | Dokunmatik LCD: | 327.2 X 215.2 X 6.3 mm (Touch ile) |
| Etkin Alan: | 293.76 x 165.24 mm. | LCD arayüzü: | EDP |
| CTP arayüzü: | USB | Dokunmatik ekran: | CTP (Projektif Kapasitatif Dokunmatik Ekran) |
| Yüzey Parlaklığı: | 300 Cd/m2 - 1000 Cd/m2 | Çalışma Temp.: | -10°C +60°C |
| Depolama sıcaklığı: | -20°C +60°C | Ekran Tipi: | IPS Tam Görme açıları |
| Yüzey Tedavisi: | Haze % 25, 3H | Kontrast oranı: | 1000 |
| Görüntüleme Rengi: | 16.7 M | LED ömrü: | 30000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | Uygunluk: | REACH ve RoHS uyumlu |

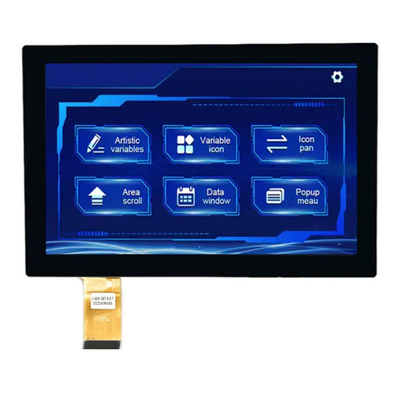

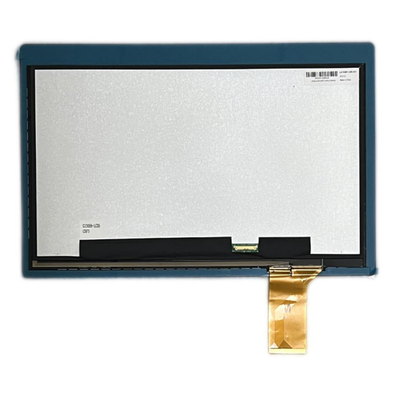

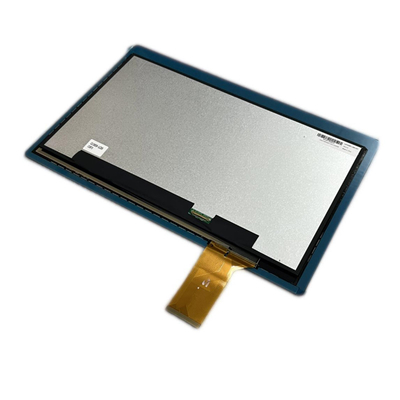

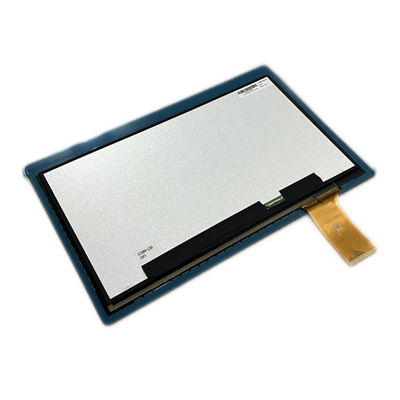

13Projectioned Capacitive Touch ile.3 Inch TFT LCD Ekranı, EDP TFT LCD Ekranı 13.3 Inch FHD 1920*1080 Çözünürlük Ürün IMage
13Projectioned Capacitive Touch ile.3 Inch TFT LCD Ekranı, EDP TFT LCD Ekranı 13.3 Inch FHD 1920*1080 Çözünürlük ÜrünÇizim
Ekran Pin Tanımı
1 NC Bağlantı yok
2 H-GND Yer
3 LAN1_N Ek sinyal bağlantısı _Lane1
4 LAN1_P Gerçek sinyal bağlantısı _Lane1
5 H-GND Toprak
6 LAN0_N Ek sinyal bağlantısı _Lane0
7 LAN0_P Gerçek sinyal bağlantısı _Lane0
8 H-GND Yüksek Hızlı Yer
9 AUXP Gerçek Sinyal Bağlantısı _Yardım Kanalı
10 AUXN Ek Sinyal Bağlantısı _Yardım Kanalı
11 H-GND Yer
12 LCD_VCC Güç kaynağı, 3.3V (tipik)
13 LCD_VCC Güç kaynağı, 3.3V (tipik)
14 BIST Panel öz test etkinleştir
15 H-GND Toprak
16 H-GND Toprak
17 HPD HPD ((Hot Plug Detect) Sinyal Pin
18 BL_GND Yüksek Hızlı Yer
19 BL_GND Yüksek Hızlı Yer
20 BL_GND Yüksek Hızlı Yer
21 BL_GND Yüksek Hızlı Yer
22 BL_EN Arkaplan ışığı açık/kapalı
23 BL_PWM Arka ışık PWM Hafifleştirme
24 NC Bağlantı yok
25 NC Bağlantı yok
26 BL_PWR Arka ışık gücü
27 BL_PWR Arka ışık gücü
28 BL_PWR Arkaplan Işık Gücü
29 BL_PWR Arka ışık gücü
30 NC Bağlantı yok
PCAB USB Pin Tanımı
1 VCC
2 USB-
3 USB+
4 GND
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunuşu
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar işlemleri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
