Ürün ayrıntıları:
|
| Anahtar kelimeler: | 21,5 inç PCAP TFT Ekran | Karar: | 1920*1080 piksel |
|---|---|---|---|
| Lcd Boyutu: | 495.6 x 292.2 x 10.57 mm (w/o Touch) | Dokunmatik LCD: | 526 x 324 x 15,16 mm (Dokunmatik ile) |
| Etkin Alan: | 476.064 ((H) x 267.786 ((V) mm | LCD Arayüzü: | LVDS |
| CTP Arayüzü: | USB | dokunmatik ekran: | CTP (Projektif Kapasitif Dokunmatik Ekran) |
| Yüzey Parlaklığı: | 1000 cd/m2 | Çalışma sıcaklığı.: | -10℃ ila +60℃ |
| saklama derecesi.: | -20℃ ila +60℃ | Ekran Tipi: | IPS tam görüş açıları |
| Yüzey işlemi: | Haze % 25, 3H | Kontrast Oranı: | 1000 |
| Renk Göster: | 16,7 milyon | LED Ömrü: | 30.000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | FHD PCAP TFT Ekranı,LVDS PCAP TFT Ekranı,21 |
||
** Veritabanı İndir **
SFTO2150SM-7048A3CT Özellikleri.pdf
PCAP TFT Ekranı 21.5 Inch FHD 1920*1080 Çözünürlük, LVDS 21.5 Inch TFT LCD Ekranı Dahili LED Arkaplan Işıkları Sürücüsü ile Ürün Tanımı
SFTO2150SM-7048A3CT PCAP TFT LCD ekranı, aktif anahtarlama cihazları olarak amorf silikon TFT'leri ( İnce Film Transistörleri) kullanan 21.5 inç renkli aktif matris TFT LCD modülüdür.SFTO2150SMT-7048A-CT PCAP TFT LCD ekran modülü 21Full-HD çözünürlükleri (1920 yatay 1080 dikey piksel dizisi) ile.5 inç çapraz olarak ölçülen aktif alan.Üst üste çizgi halinde düzenlenmiş MAVİ noktalar ve bu modül 16.7M ((toplam) ((6bit+2FRC) renkleri ve renk gamı % 72'dir. Arka ışık sürüşü için LED sürücüsü bu modelde yer almaktadır.
SFTO2150SM-7048A3CT PCAP TFT ekranı, Çift kanallı LVDS, 8 bit RGB veri girişi ve +3 sağlayarak 16.7M renkler ile 1920×3×1080 nokta paneli üzerinde grafikler ve metinleri göstermektedir.TFT-LCD panel sürüşü için 3VDC güç kaynağı voltajıBu SFTO2150SM-7048A3CT TFT LCD ekran paneli, daha parlak ve net görüntüler elde etmek için mükemmel renk performansı için renk filtreleri dahil edilmiştir.Bu ekranı multimedya uygulamalarında kullanmak için en uygun hale getirmek- En iyi görüntüler her yönden.
* Rezerv Türü
* LVDS arayüzü
* Yüksek hızlı yanıt
* 6 bit (Hi-FRC) renk derinliği, 16.7M renkleri görüntüler
* İçeriye eklenmiş kenar tipi (LED) arka ışıklandırması
* RGB98% ve NTSC45% ile uyumludur (NTSC72% de mevcut)
* Yüksek parlaklık ve kontrast oranı, düşük yansıma ve geniş görüntüleme açısı
* Sadece DE (veriler etkinleştirilir)
* Roh ve Halogen içermiyor
* TEO 6.0, ES6.0 Uygun
* Gamma Düzeltmesi
Özellikleri:
| Anahtar kelimeler: | 21.5 inç PCAP TFT ekranı | Karar: | 1920*1080 piksel |
|---|---|---|---|
| LCD Boyutu: | 495.6 X 292.2 X 10.57 mm (Touch olmadan) | Dokunmatik LCD: | 526 X 324 X 15.16 mm (Touch ile) |
| Etkin Alan: | 476.064 ((H) X 267.786 ((V) mm | LCD arayüzü: | LVDS |
| CTP arayüzü: | USB | Dokunmatik ekran: | CTP (Projektif Kapasitatif Dokunmatik Ekran) |
| Yüzey Parlaklığı: | 1000 Cd/m2 | Çalışma Temp.: | -10°C +60°C |
| Depolama sıcaklığı: | -20°C +60°C | Ekran Tipi: | IPS Tam Görme açıları |
| Yüzey Tedavisi: | Haze % 25, 3H | Kontrast oranı: | 1000 |
| Görüntüleme Rengi: | 16.7 M | LED ömrü: | 30000 Saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | Uygunluk: | REACH ve RoHS uyumlu |

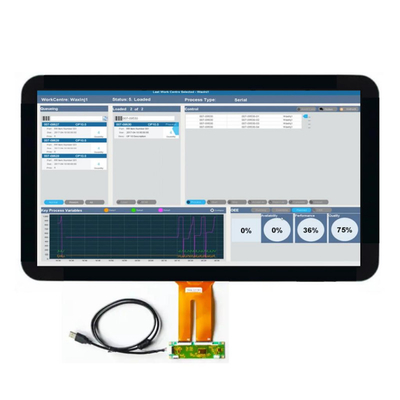

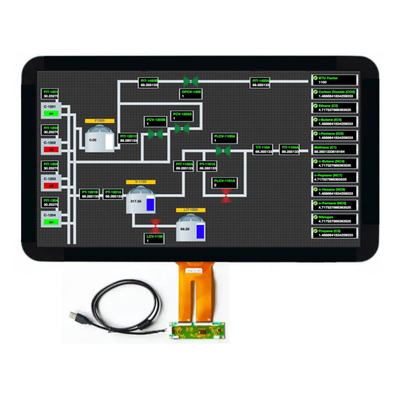

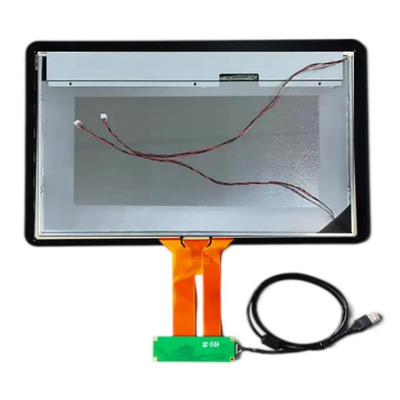

PCAP TFT Ekranı 21.5 Inch FHD 1920*1080 Çözünürlük, LVDS 21.5 Inch TFT LCD Ekranı Dahili LED Arkaplan Işıkları Sürücüsü ile PBölüm IMage
PCAP TFT Ekranı 21.5 Inch FHD 1920*1080 Çözünürlük, LVDS 21.5 Inch TFT LCD Ekranı Dahili LED Arkaplan Işıkları Sürücüsü ile ÜrünÇizim
Ekran Pin Tanımı
1 RxO0 - LVDS negatif diferansiyel veri girişi (Odd verileri)
2 RxO0+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)
3 RxO1- LVDS negatif diferansiyel veri girişi (Odd verileri)
4 RxO1+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)
5 RxO2- LVDS negatif diferansiyel veri girişi (Odd verileri)
6 RxO2+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)
7 GND Yer
8 RxOCLK- LVDS negatif diferansiyel saat girişi (Odd saat)
9 RxOCLK+ Pozitif LVDS diferansiyel saat girişi (Odd saat)
10 RxO3- LVDS negatif diferansiyel veri girişi (Odd verileri)
11 RxO3+ Pozitif LVDS diferansiyel veri girişi (Odd verileri)
12 RxE0 - LVDS negatif diferansiyel veri girişi (par veriler)
13 RxE0+ Pozitif LVDS diferansiyel veri girişi (par veriler)
14 GND Toprak
15 RxE1- LVDS negatif diferansiyel veri girişi (par veriler)
16 RxE1+ Pozitif LVDS diferansiyel veri girişi (par veriler)
17 GND Arazi
18 RxE2 - LVDS negatif diferansiyel veri girişi (par veriler)
19 RxE2+ Pozitif LVDS diferansiyel veri girişi (par veriler)
20 RxECLK- LVDS negatif diferansiyel saat girişi (par saat)
21 RxECLK+ Negatif LVDS diferansiyel saat girişi (par saat)
22 RxE3- LVDS negatif diferansiyel veri girişi (par veriler)
23 RxE3+ Pozitif LVDS diferansiyel veri girişi (par veriler)
24 GND Ground 25 CTL CTL_DVR
26 CE CE_ DVR 27 NC Bağlantı yok
28 VDD Güç kaynağı Giriş Voltajı
29 VDD Güç kaynağı Giriş Voltajı
30 VDD güç kaynağı giriş voltajı
PCAB USB Pin Tanımı
1 VBUS / VDD
2 DN / D-
3 DP / D+
4 GND
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunuşu
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.
PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
