Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7 inç HDMI TFT LCD | Karar: | 1024x600 Piksel |
|---|---|---|---|
| Sinyal Desteklendi: | HDMI 480i,480p,576i,576p,720p,1080i,1080p | CTP Arayüzü: | USB |
| Yüzey Parlaklığı: | 500 cd/m2 - 1000 cd/m2 | dokunmatik ekran: | CTP (Kapasitif Dokunmatik Ekran) |
| Güç girişi: | USB girişi 5V ((+/- 0,5V) | İle uyumlu: | Ahududu PI |
| Destek: | Raspbian, Ubuntu, WIN10 IOT ve diğer sistemler | Görüntüleme yönü: | IPS Tüm bakış açısı ((85/85/85/85) |
| LED Ömrü: | 40.000 saat | Çalışma sıcaklığı.: | 20°C ila +70°C |
| saklama derecesi.: | –30°C ile +80°C arası | Ses çıkışı: | 8Ω1.5W |
| Anakart bekleme güç tüketimi: | <0,25W | Düğme (rezerve edilmiş): | Güç, Menü, Yukarı, Aşağı, Çıkış |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 7 inç HDMI TFT LCD Ekranı,Kapasitif dokunmatik TFT LCD ekranı |
||

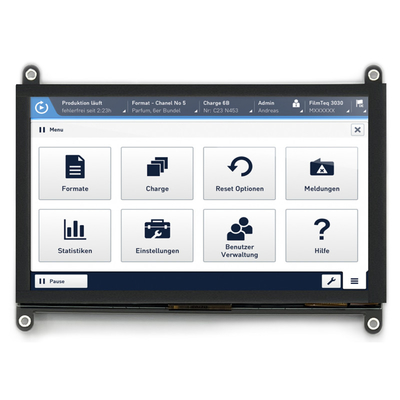

Raspberry PI Ürün Tanıtımı için Kapasitif Dokunmatik Ekranlı 7 Inç HDMI TFT LCD Ekranı

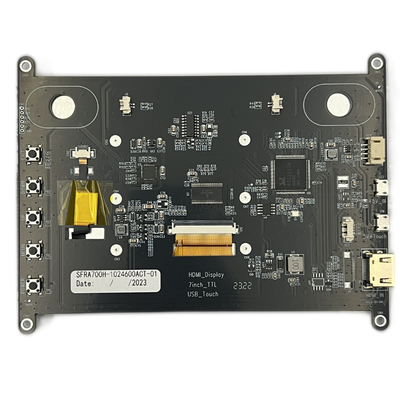

SFRA700H-1024600ACT-01, TFT LCD, PCAP dokunmatik ve sürüş tahtasını entegre eden bir HDMI TFT LCD modülüdür.
1- Modül, 1024*600 LCD ekranında PC'den çıkan HDMI dijital sinyal çıkışını mükemmel bir şekilde sunar.
2- HDMI 1 desteği.3HDMI 1.4HDCP 1.4, HDCP 2.2 standartları. HDMI sinyal kaynağı, Raspberry Pi, BB Black, Banana Pi vb. gibi ana mini bilgisayarlarla uyumludur.
3-TOUCH USB'den I2C'ye geçiyor, sürücüleri kurmaya gerek yok.
4- Tasarım esas olarak Raspberry Pi ekranında kullanılır ve diğer HDMI endüstriyel kontrol küçük ekran dokunmatik cihazlarında da kullanılabilir.Raspbian'ı destekler., Ubuntu, WIN10 IOT ve diğer sistemler.
5- Bilgisayar ekranı olarak kullanıldığında, Windows 7/8/10'u destekler, beş noktalı dokunuş, sürücüsüz.
| Anahtar kelimeler: | 7 inç HDMI TFT LCD |
| Karar: | 1024x600 piksel |
| Sinyal destekleniyor: | HDMI 480i,480p,576i,576p,720p,1080i,1080p |
| CTP arayüzü: | USB |
| İletişimsel: | Raspberry Pi |
| Görme yönü: | IPS Tüm Görme açısı ((85/85/85/85) |
| Yüzey Parlaklığı: | 500 Cd/m2 - 1000 Cd/m2 |
| Dokunmatik ekran: | CTP (kapasitif dokunmatik ekran) |
| Güç Girişi: | USB Girişi 5V ((+/-0,5V) |
| Destek: | Raspbian, Ubuntu, WIN10 IOT ve Diğer Sistemler |
| LED ömrü: | 40000 Saat |
| Çalışma Temp.: | 20°C +70°C'ye kadar |
| Depolama sıcaklığı: | 30°C +80°C'ye kadar |
| Ana tablo bekleme gücü tüketimi: | <0,25W |
| Ses çıkışı: | 8Ω1.5W |
| Düğme: | Güç, Menü, Yukarı, Aşağı, Çık |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
| Uygunluk: | REACH ve RoHS uyumlu |
Özellikleri
| Versiyon | 01 | ||
| Sinyal destekleniyor | HDMI | 480i,480p,576i,576p,720p,1080i,1080p | |
| Dokunmak. | USB standardı | ||
| VGA | Destek yok. | ||

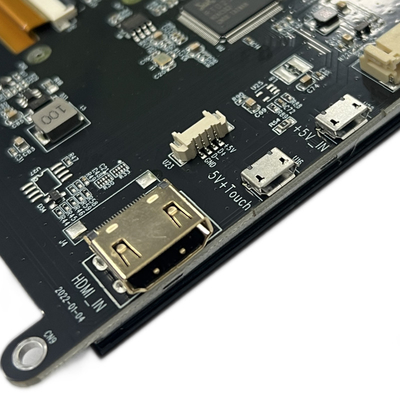

| Ana tahtadaki arayüz | Giriş | HDMI | Bir tür HDMI yama kadın 19Pin yama (uzak) |
| USB | MICRO 5P USB kadın B tipi 5.9MM (uzak) | ||
| Kulaklık arayüzü | NC | ||
| Dokunma arayüzü | 6 pin | FPC-0.5-6PIN (uzak) | |
| Ekran arayüzü | RGB 50 pin | FPC-0.5-50PIN (uzak) | |
| Ses | Ses çıkışı | 8Ω1.5W | 4PIN-1.25 H1.8 Ultra ince kadın koltuğu (uzak) |
| Güç kaynağı | Güç girişi | USB giriş 5V ((+/- 0,5V) | |
| Vop göster | 3.3V | ||
| Güç çalışması | Güç gösterimi | ||
| Ana tablo bekleme gücü tüketimi | <0,25W | ||
| OSD Menüsü | Menü (rezerv) | Parlaklık, Kontrast, Otomatik Düzeltme, Faz, Saat, Alan Konumu, Fonksiyon Ayarlama, Yeniden Ayarlama vb. | |
| Dil (rezerv) | Çince, İngilizce, Fransızca, Almanca, İtalyanca, İspanyolca, Rusça, Korece, Japonca vb. | ||
| Düğme (rezerve edilmiş) | Güç, Menü, Yukarı, Aşağı, Çık | ||
Raspberry PI Ürün Çizimi İçin Kapasitif Dokunmatik Ekranlı 7 Inç HDMI TFT LCD Ekranı
HDMI arayüzünün pin tanımı
| 1 | T.M.D.S. DATA2+ |
| 2 | T.M.D.S. DATA2 kalkanlı |
| 3 | T.M.D.S. DATA2- |
| 4 | T.M.D.S. DATA1+ |
| 5 | T.M.D.S. DATA1 kalkanlı |
| 6 | T.M.D.S. DATA1- |
| 7 | T.M.D.S. DATA0+ |
| 8 | T.M.D.S. DATA0 Kalkanlı |
| 9 | T.M.D.S. DATA0- |
| 10 | T.M.D.S. DATA CLOCK+ |
| 11 | T.M.D.S. DATA CLOCK kalkanlı |
| 12 | T.M.D.S. veri saati... |
| 13 | CEC (Tüketici Elektronik Kontrolü - İsteğe bağlı) |
| 14 | Tasarruf edilmiş (kabloda ama cihazın üzerinde N.C.) |
| 15 | SCL(DDC) |
| 16 | SDA ((DDC) |
| 17 | DDC/CEC Alanı |
| 18 | +5V (güç kaynağı) |
| 19 | Sıcak takas sondası kablosu |
Raspberry PI Ürün Görüntüsü İçin Kapasitatif Dokunmatik Ekranlı 7 Inç HDMI TFT LCD Ekranı
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunmatik ekran
Projectioned Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirliği birleştirir.Saef Teknolojisi'nden tasarlanan kapasitif dokunmatik ekran, sıkı endüstriyelAyrıca PCAP dokunmatik ekranlarını sıvı kristal ekranlarla (LCD) birleştirebiliriz.tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar işlemleri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
Bizimle İletişim
Projeleriniz hakkında bilgi almak isteriz, herhangi bir sorunuz varsa, bize sales2@saef.com.cn adresinde ulaşabilirsiniz
