Süper Düşük Maliyet Yükseklik Parlaklık 3.5 Inch PCAP TFT Ekranı MCU Ve SPI Arayüzü 12 O'Clock LCD Ekran Ürün Tanıtımı
SAEF Teknolojisi SFTO350PY-7118A-CT PCAP TFT ekranı, HVGA 320x480 piksel çözünürlüğü ile 3,5 inçlik bir TN tipi (12 saat) görüntüleme yönü ekranıdır.Bu PCAP TFT LCD Ekran Modülü ILI9488 denetleyici veya eşdeğer IC ile yerleştirilmiştir; MCU 8/16BIT ve SPI 3/4 kablo arayüzünü destekler. Bu yüksek parlaklıklı PCAP TFT LCD ekranı çalışma voltajı için 2.8V (tipik değer) dir. Vdd 2.4V'den 3.3V'ye kadar.
SFTO350PY-7118A-CT kapasitif dokunmatik panel, tek dokunma ve çok dokunma seçeneği ile tasarlanmıştır.Eğer manzara modu olarak kullanmak veya parlaklığı artırmak isterseniz, lütfen daha fazla teknik destek için bizimle iletişime geçin.
TFT dokunmatik LCD SFTO350PY-7118A-CT, metre ve enstrümanlarda, GPS cihazında, POS terminalinde, nakit okuyucularında, tarayıcılarında, ev otomasyonu, konferans telefonu, analizatörlerde, ev aletlerinde yaygın olarak kullanılmaktadır.ev otomasyonu, güvenlik sistemi vb.
| Ürün |
Spesifikasyon |
Birim |
| Ekran Boyutu |
3.5 inç |
Çapraz |
| Piksel sayısı |
320RGB ((H) x 480 ((V) |
Pikseller |
| Ekran alanı |
48.96 ((H) x73.44 ((V) |
mm |
| Pikselleşme |
0.153 ((H) x0.153 ((V) |
mm |
| Çizelge Boyutu |
54.48x84.71x3.40 |
mm |
| Piksel düzenlemesi |
RGB Dikey Şerit |
―― |
| Görüntüleme modu |
Normalde beyaz |
―― |
| Görme Yönü (Göz) |
Saat 12'de. |
―― |
| Gri ters yönü |
- Hayır. |
|
| Renk Göster |
262K. |
―― |
| Parlaklık ((cd/m2) |
300 |
nit |
| Kontrast oranı |
500:1 |
―― |
| Yüzey işlemi |
―― |
―― |
| Arayüz |
MCU 8/ 16BIT SPI 3/4 kablo |
|
| Arkaplan ışığı |
LED yan lamba tipi |
―― |
| LCM IC |
ILI9488 |
|
| CTP IC |
FT6336U |
|
| Çalışma sıcaklığı |
-20 ~ 70 |
°C |
| Depolama sıcaklığı |
-30~80 |
°C |
| Ağırlık |
―― |
g |
Süper Düşük Maliyet Yükseklik Parlaklık 3.5 Inch PCAP TFT Ekran MCU Ve SPI Arayüz 12 Saat LCD Ekran Ürün Çizimi
Optik Spesifikasyon
| Ürün |
Simge |
Durum |
Min. |
Türü |
En fazla. |
Birim |
| Beyaz parlaklık (Orta) |
Lv |
Θ=0
Normal.
İzleme
Açı
IBL= 120mA
|
- Hayır. |
300 |
- Hayır. |
cd/m2 |
| Yanıt süresi |
Tr+Tf |
|
- Hayır. |
20 |
40 |
ms |
| Kontrast oranı |
CR |
|
- Hayır. |
500 |
- Hayır. |
- Hayır. |
|
Renk
Renklilik (CIE1931)
|
Beyaz |
Wx |
|
0.292 |
0.307 |
0.322 |
|
| |
|
Wy. |
|
0.312 |
0.327 |
0.342 |
|
|
Görme açısı
|
Hor.
|
ÇL |
CR≥10
|
- Hayır. |
70 |
- Hayır. |
|
| |
|
ΘR |
|
- Hayır. |
70 |
- Hayır. |
|
| |
Ver
|
- Evet. |
|
- Hayır. |
60 |
- Hayır. |
|
| |
|
ΘD |
|
- Hayır. |
60 |
- Hayır. |
|
| Parlaklık tekdüzeliği |
Ortalama |
Θ=0 |
80 |
90 |
- Hayır. |
% |
| Renk aralığı |
NTSC |
Θ=0 |
57 |
60 |
- Hayır. |
% |
| Optima Görünüm Yönü |
Saat 12'de. |
Ölçme Durumu
> Etrafı ölçmek: karanlık oda
> LED akımı IL: 120mA
> Oda sıcaklığı: 25±2°C
> 15 dakikalık ısınma süresi
Elektriksel Özellikler
| Ürün |
Simge |
- Min. |
Tipik. |
- Max. - Hayır. |
Birim |
| Analog besleme voltajı |
VDD |
2.4 |
2.8 |
3.3 |
V |
| Dijital besleme voltajı |
VDDI |
1.65 |
1.8 |
3.3 |
|
| Giriş sinyali Voltajı |
HIV |
0.7VDDI |
- |
VDDI |
V |
| |
VIL |
GND |
- |
0.3VDDI |
V |
Arka ışık ünitesinin özellikleri
| Ürün |
Simge |
Min. |
Tip |
En fazla. |
Birim |
| LED akımı |
İL |
- |
90 |
120 |
mA |
| LED voltajı |
VL |
- |
2.8 |
3.2 |
V |
| LED çalışma ömrü |
Saat. |
30000 |
40000 |
- |
Saat |
LCM arayüzü Pin Tanımı
|
Pin
- Hayır, hayır.
|
Simge |
Görev |
| 1 |
XL |
Sol çizgiye dokun. |
| 2 |
YU |
Yukarı devreye dokunun. |
| 3 |
XR |
Sağ uç çizgisine dokun. |
| 4 |
YD |
Alt çizgiye dokunun. |
| 5 |
GND |
Toprak |
| 6 |
IOVCC |
Güç kaynağı 1.8V |
| 7 |
VCC |
Güç kaynağı 2.8V |
| 8 |
FMARK |
Çerçeve senkronizasyonu sinyali |
| 9 |
CS |
Çip seçimi giriş iğnesi (aktif düşük) |
| 10 |
RS |
Paralel olarak verileri/komut seçimi çubuğunu göster |
| 11 |
WR/SPI_SCL |
8080 MCU paralel arayüzünde yazma etkinleştir / SCL pin Serial Clock olarak |
| 12 |
RD |
8080 MCU paralel arayüzünde okuma etkinleştir. |
| 13 |
SPI_SDA |
Seri veri girişi/çıkışı iki yönlü pin |
| 14 |
SPI_SDO |
Seri veriler çıkışı |
| 15 |
Dönüştür |
Dış sıfırlama girişi. |
| 16 |
GND |
Toprak |
| 17-32 |
DB0-DB15 |
MCU paralel arayüz veri otobüsü. |
| 33 |
LEDA |
LED arka ışık ((Anod) |
| 34-36 |
LEDK |
LED arka ışık (katot) |
| 37 |
GND |
Toprak |
| 38 |
IM0 |
Arayüz modunu seç |
| 39 |
IM1 |
Arayüz modunu seç |
| 40 |
IM2 |
Arayüz modunu seç |
FPC Pin Tanımı
| 1 |
CTP_RST |
Dokunmatik ekranı sıfırla |
| 2 |
CTP_INT |
Dokunmatik ekran kesinti sinyali |
| 3 |
CTP_SDA |
Dokunmatik ekran veri sinyali |
| 4 |
CTP_SCL |
Dokunmatik ekran saat sinyali |
| 5 |
GND |
Toprak |
| 6 |
VDD |
Güç kaynağı |

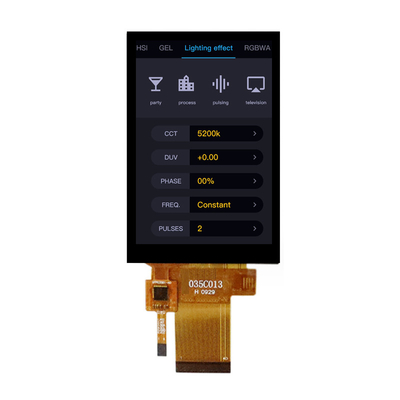

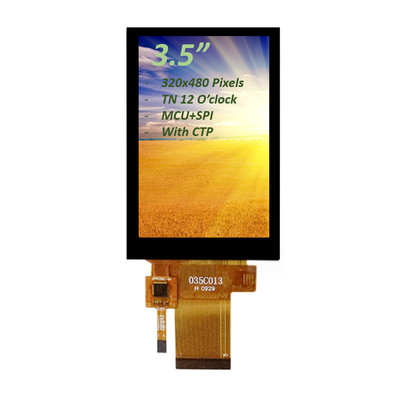

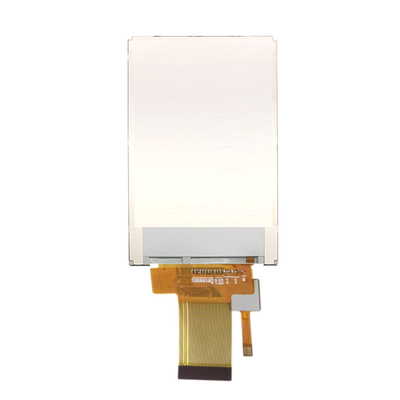

Süper Düşük Maliyet Yükseklik Parlaklık 3.5 Inch PCAP TFT Ekranı MCU Ve SPI Arayüzü 12 Saat LCD Ekran Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunmatik ekran
Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.Saef Teknolojisi'nden sunulan kapasitif dokunmatik ekran, sıkı endüstriyel, tıbbi ve otomotiv uygulamaları için tasarlanmıştır.Ayrıca PCAP dokunmatik ekranlarını sıvı kristal ekranlarla (LCD) birleştirebiliriz., tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür.
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
