7 inç PCAP TFT Ekranı 1024x600 1000nits RGB Geniş Çalışma Sıcaklığı Ürün Tanıtımı
SFTO700XC-7026AN TFT LCD ekranı, 1024x600 piksel çözünürlükte 7 inçlik IPS tipi tam açı ekranıdır.Bu TFT ekranı SFTO700XC-7026AN 3.3V ((güç voltajı), Vdd 3.0V'den 3.6V'ye kadar.
SFTO700XC-7026AN kapasitif dokunmatik panel, IIC ve USB arayüzü ile tasarlanmıştır.TFT dokunmatik LCD SFTO700XC-7026AN iyi kalitedeEndüstriyel sınıf bir ekran olarak, bu ürün endüstriyel ve tıbbi uygulamalarda, bankacılık POS terminali, HMI, ev otomasyonu, güvenlik sistemi vb.
| Ürün: |
7 inçlik TFT LCD ekranı |
| Yüzey Parlaklığı: |
1000 Cd/m2 ((nits) |
| Çalışma Temp.: |
-30°C +75°C |
| Depolama sıcaklığı: |
-30°C +80°C |
| Pin Numarası: |
50 pin. |
| Karar: |
1024 RGB X 600 |
| Arayüz: |
RGB |
| Görme yönü: |
IPS, tüm bakış açısı (85/85/85/85) |
| Etkin Alan: |
154.21 ((H) x85.92 ((V) (mm) |
| Çizelge: |
164.9 ((H) x100.0 ((V) × 5.5 ((T) (mm) |
| Dokunmatik ekran: |
CTP Seçeneklidir |
| Görüntüleme Renkleri: |
16.7 M |
| Yüzey Tedavisi: |
Sert kaplama ((3H) |
| Bağlantı: |
Plug-in |
| Sertifika: |
ISO9001:2015 / ISO1400:2015 |
| Uygunluk: |
REACH ve RoHS uyumlu |
Özellikleri
Bu 7 inçlik TFT LCD, aktif anahtarlama cihazları olarak amorf silikon TFT'leri (ThinFilm Transistors) kullanan renkli aktif matris TFT LCD'dir.
Bu PCAP TFT LCD 7 inçlik ekran kapasitif dokunmatik ekranla tasarlanmıştır, kapak camı müşterinin gereksinimleri olarak özelleştirilebilir.
Bu 7 inçlik TFT ekranı renk aralığı %50 Min. %45'tir.
Bu 12.1 inç LCD TFT'nin yanıt süresi tipik olarak 30ms, maksimum olarak 35ms.
Bu 7 inçlik 1024x600 TFT ekranı, Typ:1000 Min kontrast oranına sahiptir:800.
Bu 7 inçlik RGB TFT, -30 derece ile +75 derece arasında geniş bir sıcaklıkta çalışır.
Bu 7 inçlik TFT ekranı standart 50 pinli RGB arayüzü LCD ekranıdır.
7 inç TFT LCD Ekran Geniş Sıcaklık İşlem 1024x600 HMI Ekran RGB 50 pin Ürün Çizimi
LCD modülünün elektrik özellikleri
Pin Tanımı
I: giriş, O: çıkış, P: güç
Not 1: DE/SYNC modunu seçin. Normalde yüksek çek.DE modunu seçtiğinizde, MODE=1 ′′, VS ve HS yüksek çekmelidir.SYNC modunu seçtiğinizde, MODE= ′′0 ′′, DE topraklanmış olmalıdır.
Not 2: 18 bitlik RGB verileri girildiğinde, R, G ve B verilerinin iki alt bitinin yerleştirilmesi gerekir.
Not 3: Veriler DCLK'nın düşme kenarında kilitlenmelidir.

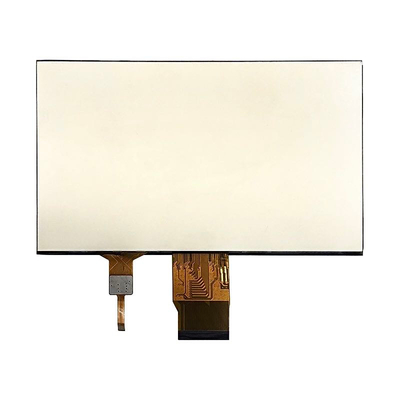

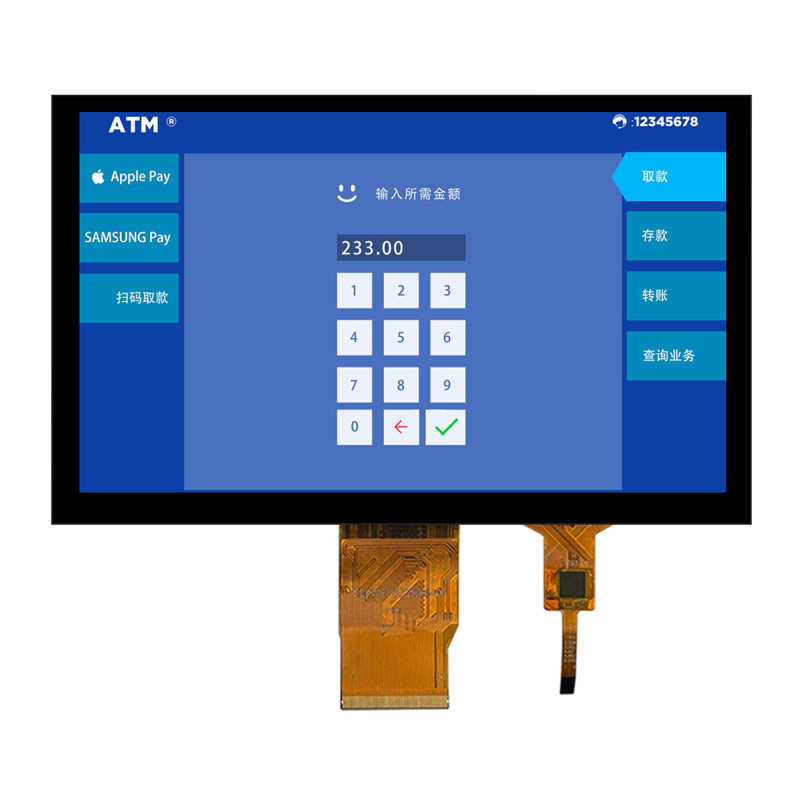

7 inç PCAP TFT Ekranı 1024x600 1000nits RGB Geniş Çalışma Sıcaklığı Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
Projectioned Capacitive (PCAP) dokunmatik ekran
Projectioned Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirliği birleştirir.Saef Teknolojisi'nden tasarlanan kapasitif dokunmatik ekran, sıkı endüstriyelAyrıca PCAP dokunmatik ekranlarını sıvı kristal ekranlarla (LCD) birleştirebiliriz.tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..
Kapak Camı:
1Şekil: Özel boyutlar, şekiller, kenar işlemleri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF
Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
