1.54 inç Kapasitif PCAP TFT Ekranı 320*320 Nokta LCD MIPI Arayüzü

1.54 inç TFT LCD Ekranı, 1.54" PCAP TFT ekranı 320*320 nokta Ürün Tanıtımı

Özellikleri:

1Bu 1.54 inçlik TFT ekranı 1.54 inç çaplı ve 320x320 kare çözünürlüğüne sahiptir.
2Bu 1.54 inçlik PCAP TFT ekranı kapasitif dokunmatik ekran (CTP) ile tam renkli bir TFT LCD'dir ve CTP IIC arayüzüdür.
3Bu 1.54 inçlik TFT LCD modülü MIPI arayüzlerini destekler.
4Bu 1.54 inçlik LCD ekranın modül boyutu 31.52x33.72x1.15 mm (dokunmatik ekran olmadan), 35.7x39.5x2.3 mm (dokunmatik ekranla) ve aktif alan boyutu 27.74 x 27.74 mm.
5Bu 1.54 inç kapasitif dokunmatik ekranın 2.6V ile 3.3V arasındaki mantıksal güç desteği voltaj aralığı ile yerleşik bir ST7796S kontrolörü var.
6Bu 1.54 inçlik TFT dokunmatik ekran, -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir ve depolama sıcaklık aralığı -30°C'den +80°C'ye kadar.
7. Bu 1.54 inçlik TFT LCD'nin yüzey parlaklığı 300 cd/m2'dir. Eğer onu manzara modu olarak kullanmak veya parlaklığı ayarlamak istiyorsanız, lütfen daha fazla teknik destek için bizimle iletişime geçin.
8Bu 1.54 inçlik TFT ekranı 12 pinli bağlantı numarasıyla sinyal ithal ediyor: OK-14GM012-04.

91.54 inçlik TFT LCD ekranı, 240*240 nokta çözünürlüğü ile, model numaramız SF-TC154B-8945B-N.

Ürün Bilgisi:

1.54 inç TFT LCD Ekranı, 1.54" PCAP TFT ekranı 320*320 nokta Ürün Çizimi

Pin Tanımı:

Pin1 GND I/O Ground

Pin2 CP I DSI-CLK+ saat sinyali

Pin3 CN I/O DSI-CLK saat sinyali

Pin4 GND I Yerleşim

Pin5 D0P I DSI-D0+ saat sinyali

Pin6 D0N I DSI-D0- saat sinyali

Pin7 GND I/O Ground

Pin8 LED+ I LED Anod

Pin9 LED- I/O LED Katod

Pin10 RESET I/O LCM Reset giriş sinyali

Pin11 TE I Yırtma etkisi çıkışı

Pin12 VCC I/O L Güç kaynağı 2.8V

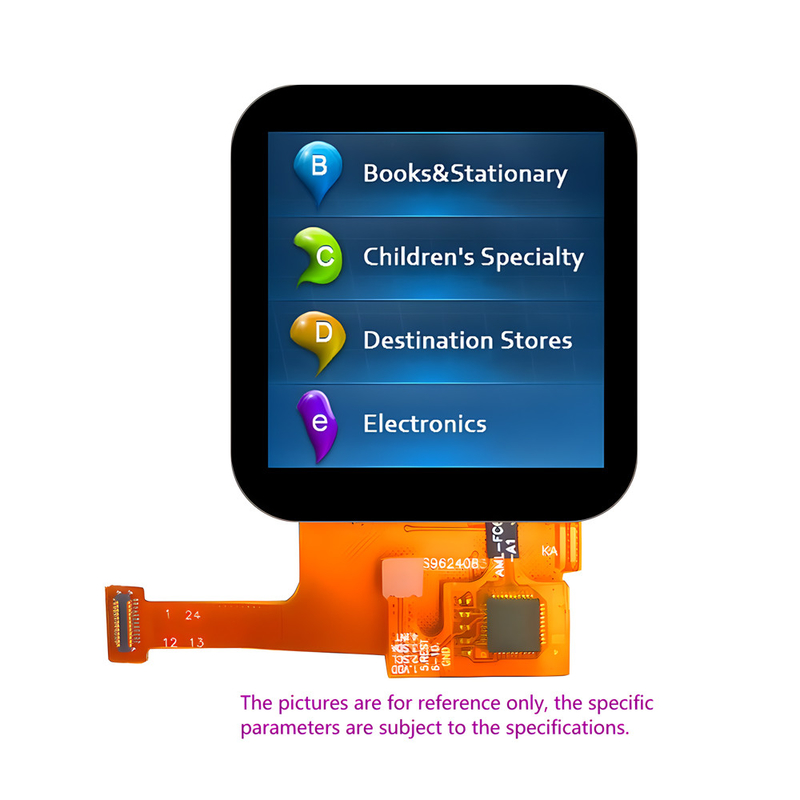

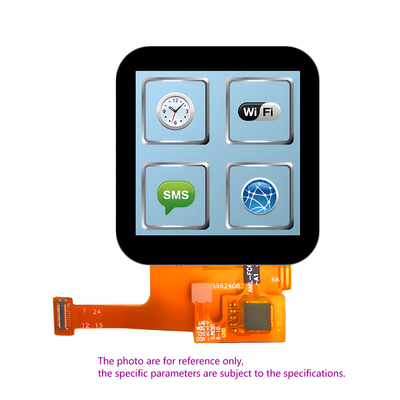

1.54 inç TFT LCD Ekranı, 1.54" PCAP TFT ekranı 320*320 nokta Ürün Görüntüsü

Fabrika Tesisleri ve Sertifikaları

Projectioned Capacitive (PCAP) dokunuşu

Projected Capacitive (PCAP) dokunma teknolojisi, hızlı ve hassas bir yanıt ve profesyonel düzeyde güvenilirlik sağlar.

PCAP dokunmatik ekranları sıvı kristal ekranlarla (LCD'ler) birleştirebiliriz.Bu, tedarik zincirini ve montajını basitleştirmeye yardımcı olan entegre gömülü bir çözümdür..

Kapak Camı:

1Şekil: Özel boyutlar, şekiller, kenar tedavileri, delikler ve kesimler
2Renk: İpek baskı, Logo
3Cam malzemesi: Gorilla Cam, Tempered Cam, PMMA
4Tedaviler: Ayna, AG, AR, AF

Sensör:
1Sensör malzemesi: Cam, Film, Film+Film
2FPC: Şekil tasarımı isteğe bağlıdır
3. IC: EETI, ILITEK, SIS, Cypress, Focaltech, Goodix vb.
4Arayüz: I2C, USB, RS232
