Ürün ayrıntıları:
|
| Ürün: | 1,54 inç PCAP TFT Ekran | dokunmatik ekran: | Kapasitif Dokunmatik Ekranlı |
|---|---|---|---|
| Karar: | 320x320 | Görüntüleme yönü: | IPS Tüm Görme Açıları |
| Sürücü IC: | ST7796S | PIN numarası: | 12 iğne |
| Bağlantı: | Konektör (OK-14GM012-04) | Yüzey Parlaklığı: | 300 cd/m2 (sirke) |
| Arabirim: | MIPI | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı: | -20 ila 70 °C | Depolama sıcaklığı: | -30 ila 80 °C |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 320x320 Kare TFT Ekranı,Kapasitif dokunmatik kare TFT ekranı |
||
1.54 inç Kare TFT Ekranı, 320*320 Piksel 1.54 inç Kapasitatif Dokunmatik Ekran Ürün Tanıtımı
SAEF Teknolojisi SF-TC154B-8873A-CT TFT LCD ekranı, 320x320 piksel çözünürlüğü olan 1.54 inç IPS tipi tüm bakış açısı TFT LCD ekranıdır.Bu TFT LCD Ekran Modülü ST7796S denetleyici veya eşdeğer IC ile yerleştirilmiştir; MIPI arayüzünü destekler. Bu yüksek parlaklıklı TFT LCD ekranı çalışma voltajı için 2.8V (tipik değer) dir. Vdd 2.6V'den 3.3V'ye kadar.
SF-TC154B-8873A-CT, kapasitans dokunmatik paneli, tek dokunma ve çok dokunma seçeneği ile tasarlanmıştır.Eğer parlaklığı artırmak istiyorsanız, lütfen daha fazla teknik destek için bizimle iletişime geçin.
Özellikleri:
1Bu 1.54 inçlik TFT ekranı 1.54 inç çaplı ve 320x320 kare çözünürlüğüne sahiptir.
2Bu 1.54 inçlik PCAP TFT ekranı kapasitif dokunmatik ekran (CTP) ile tam renkli bir TFT LCD'dir ve CTP IIC arayüzüdür.
3Bu 1.54 inçlik TFT LCD modülü MIPI arayüzlerini destekler.
4Bu 1.54 inçlik LCD ekranın modül boyutu 31.52x33.72x1.15 mm (dokunmatik ekran olmadan), 35.7x39.5x2.3 mm (dokunmatik ekranla) ve aktif alan boyutu 27.74 x 27.74 mm.
5Bu 1.54 inç kapasitif dokunmatik ekranın 2.6V ile 3.3V arasındaki mantıksal güç desteği voltaj aralığı ile yerleşik bir ST7796S kontrolörü var.
6Bu 1.54 inçlik TFT dokunmatik ekran, -20°C'den +70°C'ye kadar sıcaklıklarda çalışabilir ve depolama sıcaklık aralığı -30°C'den +80°C'ye kadar.
7. Bu 1.54 inçlik TFT LCD'nin yüzey parlaklığı 300 cd/m2'dir. Eğer onu manzara modu olarak kullanmak veya parlaklığı ayarlamak istiyorsanız, lütfen daha fazla teknik destek için bizimle iletişime geçin.
8Bu 1.54 inçlik TFT ekranı 12 pinli bağlantı numarasıyla sinyal ithal ediyor: OK-14GM012-04.
91.54 inçlik TFT LCD ekranı, 240*240 nokta çözünürlüğü ile, model numaramız SF-TC154B-8945B-N.
10Bu 320*320 piksellik 1.54 inçlik TFT ekranı, metre ve aletlerde, GPS cihazında, POS terminalinde, nakit okuyucularında, tarayıcılarında, ev otomasyonunda, konferans telefonunda, analizörlerde, ev aletlerinde,ev otomasyonu, güvenlik sistemi vb.
Ürün Bilgisi:
| Ürün: | 1.54 inç PCAP TFT ekranı |
| Karar: | 320x320 |
| Dokunmatik ekran: | Kapasitatif dokunmatik ekranla |
| Görme yönü: | IPS Tüm Görme Açıları |
| Pin Numarası: | 12 Pin |
| Sürücü İK: | ST7796S |
| Bağlantı: | Bağlantı (OK-14GM012-04) |
| Arayüz: | MIPI |
| Yüzey Parlaklığı: | 300 Cd/m2 (nits) |
| LED ömrü: | 40000 Saat |
| Çalışma sıcaklığı: | -20 ila 70 °C |
| Depolama sıcaklığı: | -30 ila 80 °C |
| Uygunluk: | Rohs & Reach Uyumlu |
| Sertifika: | ISO9001:2015 / ISO1400:2015 |
1.54 inç Kare TFT Ekranı, 320*320 Piksel 1.54 inç Kapasitif Dokunmatik Ekran Ürün Çizimi
Pin Tanımı:
Pin1 GND I/O Ground
Pin2 CP I DSI-CLK+ saat sinyali
Pin3 CN I/O DSI-CLK saat sinyali
Pin4 GND I Yerleşim
Pin5 D0P I DSI-D0+ saat sinyali
Pin6 D0N I DSI-D0- saat sinyali
Pin7 GND I/O Ground
Pin8 LED+ I LED Anod
Pin9 LED- I/O LED Katod
Pin10 RESET I/O LCM Reset giriş sinyali
Pin11 TE I Yırtma etkisi çıkışı
Pin12 VCC I/O L Güç kaynağı 2.8V
CTP Pin Tanımı:
Pin1 GND
Pin2 VDD
Pin3 SCL
Pin4 INT
Pin5 SDA
Pin6 RST
Pin7 Bağlantı Yok
Pin8 Bağlantı Yok
Pin9 Bağlantı Yok
Pin10 Bağlantı Yok

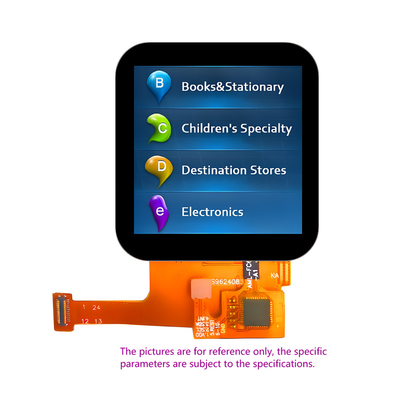

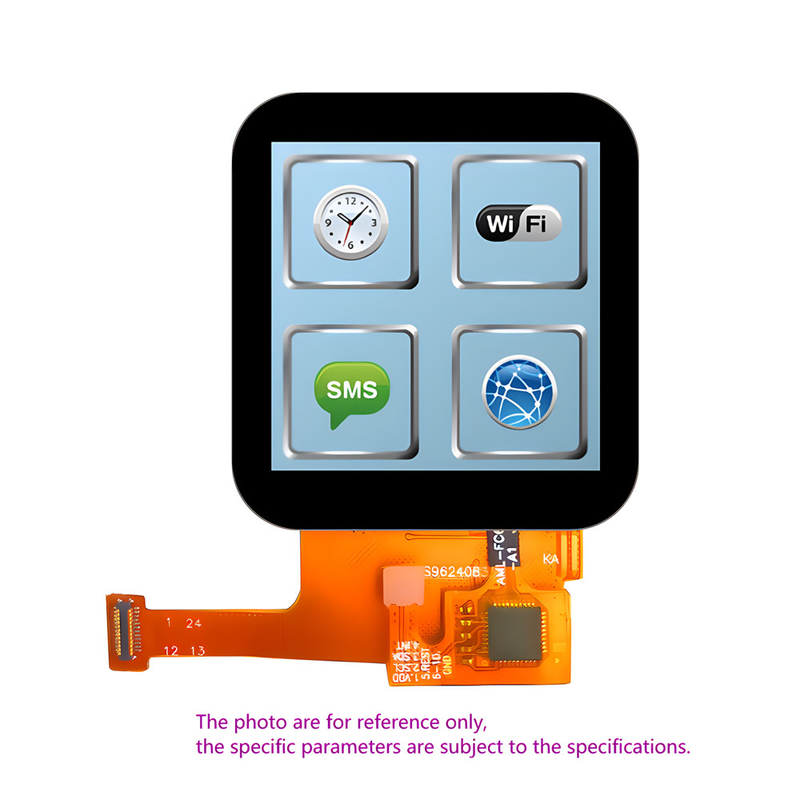

1.54 inç Kare TFT Ekranı, 320*320 Piksel 1.54 inç Kapasitif Dokunmatik Ekran Ürün Görüntüsü
