Ürün ayrıntıları:
|
| Ürün: | 16x2 COG karakterli LCD Ekran | Karakterler / Sütunlar: | 16 Karakter X 2 Satır |
|---|---|---|---|
| LCD Tipi: | FSTN, Negatif, Aktarıcı | Optik: | saat 12 |
| Anahat Dim.: | 40.9 ((H) x 20.9 ((V) x 5.3 ((T) (mm) | görüş alanı: | 36 ((H) x 10 ((V) (mm) |
| Nokta Boyutu: | 0.365 ((H) x 0.375 ((V) (mm) | Nokta Aralığı: | 0.385 ((H) x 0.395 ((V) (mm) |
| Sürüş Yöntemi: | 1/16 Görev döngüsü, 1/5 Önyargı | Çalışma sıcaklığı: | -10°C ila +60°C |
| Saklama derecesi: | -20°C ila +70°C | PIN numarası: | 11 pin |
| Kontrolör: | ST7032 veya Eşdeğeri | Arabirim: | IIC MPU arayüzü |
| Bağlantı: | ZIF FPC | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 16x2 Karakterler COG LCD Ekranı,COG LCD Ekranı 3.3V,I2C MPU cog LCD modülü |
||
1602 COG Karakter LCD Modülü, LCD 16x2 Karakter Ekranı Ürün Tanıtımı
SAEF Teknoloji SF1602JR-269 tek renkli COG 16X2 karakterli LCD ekran modülüdür. ST7032 denetleyici veya eşdeğer IC ile donatılmıştır ve I2C ve MPU arayüzlerini destekler.SF1602JR-269 karakter ekranı LCD 1602 modülünün güç voltajı 3.3V (tipik değer). Beyaz LED arka ışık, mavi ve sarı yeşil LED arka ışık seçeneklerine sahiptir. SF1602JR-269 FSTN iletim negatif modudur.-10 °C'den +60 °C'ye kadar sıcaklıklarda çalışabilir; Saklama sıcaklık aralığı -20 °C'den +70 °C'ye kadar. Bu LCD modülünde başlangıçta dokunma yoktu, ancak dokunma paneli özelleştirilebilir. SF1602JR-269 modülü enstrümanlarda yaygın olarak kullanılır,kart okuyucular, sensör cihazları, POS terminalleri, nakit okuyucular, el cihazları, tıbbi analiz cihazları ve daha fazlası.
Özellikleri:
1Bu 16x2 karakterli LCD ekranın dış boyutları 40.9x20.9x5.3 mm, 16 karakter x 2 çizgi ile.
2. Bu 16x2 COG LCD monokom tipi ekran IIC ve MPU arayüzlerini destekler. Modül için tipik voltaj 3.3V'dir ve 2.7V ile 4.5V arasında çalışabilir.
3Bu 1602 COG LCD'nin güç akımı 160uA (en fazla 230uA).
4. 16x2 karakter modülü saat 12 görüş yönünde iyi çalışır.
5Bu COG 1602 LCD, düşük maliyetli, düşük fiyatlı ve yüksek performanslı bir ekran.
6. Bu 1602 Karakter COG LCD beyaz, sarı yeşil, kehribar, mavi ve daha fazlası da dahil olmak üzere çeşitli arka ışık renk seçenekleri ile geliyor.
7Bu 16x2 LCD ekranın bir ZIF FPC bağlantı yöntemi var ve FPC'nin uzunluğu tasarlanmasını ve kurulmasını kolaylaştıran özelleştirilebilir.
Üretim Bilgisi:
| Ürün: | 16x2 COG Karakterler LCD Ekranı |
| LCD Tipi: | FSTN, Negatif, İletişim |
| Karakterler / Sütunlar: | 16 Karakter X 2 Satır |
| Optik: | Saat 12'de. |
| Çizelge: | 40.9 ((H) X 20.9 ((V) X 5.3 ((T) (mm) |
| Görme alanı: | 36 ((H) X 10 ((V) (mm) |
| Dot Pitch: | 0.385 ((H) X 0.395 ((V) (mm) |
| Nokta Boyutu: | 0.365 ((H) X 0.375 ((V) (mm) |
| Sürüş yöntemi: | Yehova'nın Şahitleri, 1/5 |
| Çalışma sıcaklığı: | -10°C +60°C |
| Depolama sıcaklığı: | -20°C +70°C |
| Kontrolör: | ST7032 Ya da eşdeğer |
| Bağlantı: | ZIF FPC |
| Pin Numarası: | 11 Pin |
| Arayüz: | IIC MPU arayüzü |
| Uygunluk: | REACH ve RoHS uyumlu |
1602 COG Karakter LCD Modülü, LCD 16x2 Karakter Ekranı Ürün Çizimi
Pin Tanımı:
Pin1 CAP1N voltaj güçlendirici devre için (VDD-VSS), Dış kondansatör yaklaşık 0.1u ~ 4.7uf
Pin2 CAP1P voltaj güçlendirici devre için (VDD-VSS), Dış kondansatör yaklaşık 0.1u ~ 4.7uf
Pin3 VLCD DC/DC voltaj dönüştürücü. Dahili güçlendirici kullanıldığında bir kondansatörü n ve d VIN arasında bağlayın.Kontras ayarlama
Pin4 VIN-VDD VDD: 2.7V ila 5.5V
Pin5 VIN-VDD VDD: 2.7V ila 5.5V
Pin6 SHLS Sement sinyalleri yönünü seçin:
0: Seg1~80 Sütun adresi 79~0 (geri çevirilmiş)
1: Seg1~80 Sütun adresi 0~79 ((Normal)
Pin7 SHLC Genel sinyalleri yönünü seç:
0: Com1~16 Satır adresi 15~0 (iğeri)
1: Com1~16 Satır adresi 0~15 ((Normal)
Pin8 VSS Yer (0V)
Pin9 SDA I2C arayüzünde DB7 (SDA) giriş verisi ve DB6 (SCL) saat girişidir. SDA ve SCL I2C otobüsüne bağlanmalıdır (I2C otobüsü, SDA / SCL ile I2C otobüsünün gücü arasındaki bir direnci bağlamaktır)
Pin10 SCL I2C arayüzünde DB7 (SDA) giriş verisi ve DB6 (SCL) saat girişidir. SDA ve SCL I2C otobüsüne bağlanmalıdır (I2C otobüsü, SDA / SCL ile I2C otobüsünün gücü arasındaki bir direnci bağlamaktır)
Pin11 XRESET Dış sıfırlama düğmesi. Sadece sıfırlama gücünü kullandığınızda, XRESET düğmesi VDD'ye sabitlenmelidir. Düşük aktif.

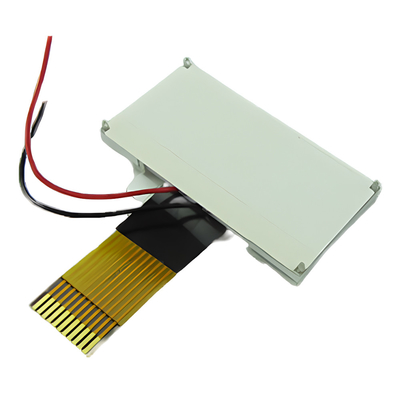

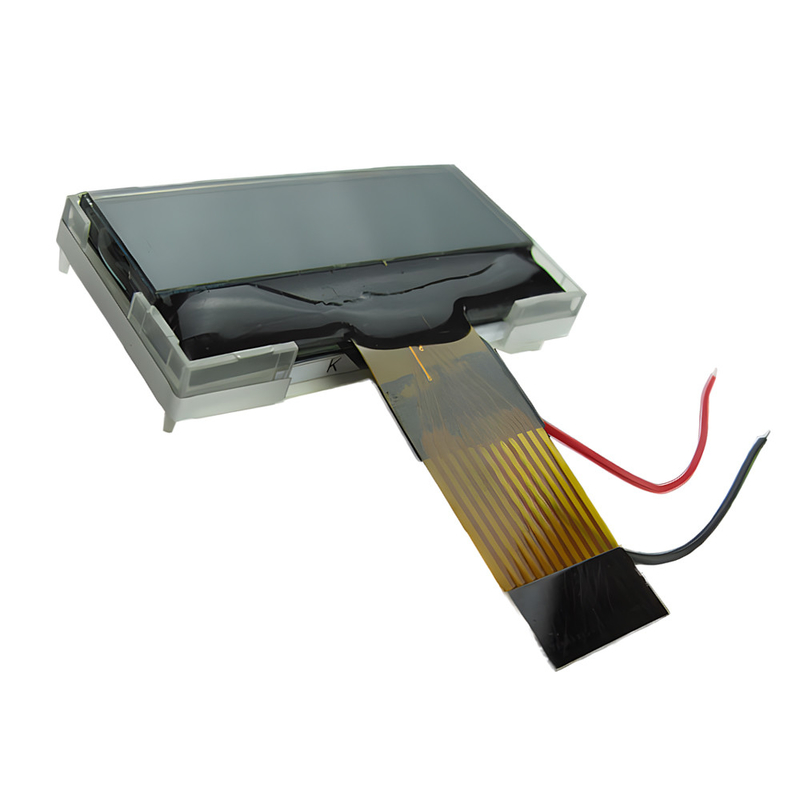

1602 COG Karakter LCD Modülü, LCD 16x2 Karakter Ekranı Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
Bizimle İletişim
Projeleriniz hakkında bilgi almak isteriz, herhangi bir sorunuz varsa, bize sales2@saef.com.cn adresinde ulaşabilirsiniz.
Arama Anahtar Kelime: 16x2 LCD, lcd 16x2, 1602 karakterli LCD, grafik LCD 1602, COG 16x2, 16x2 COG LCD, MPU 16x2 ekran, IIC 16x2 COG
