Ürün ayrıntıları:
|
| Ürün: | 5 inçlik TFT LCD ekranı | Karar: | 720x1280 nokta |
|---|---|---|---|
| Arabirim: | MIPI | dokunmatik ekran: | PCAP |
| Görüntüleme yönü: | IPS Tüm bakış açısı ((85/85/85/85) | PCAP Yapısı: | GFF |
| LCD Denetleyici: | ILI9881C | CTP Denetleyicisi: | GT5688 |
| Kapak Camı Ölçüsü: | Özelleştirilebilir | PIN numarası: | 25 iğne |
| Bağlantı: | ZIF FPC | Yüzey Parlaklığı: | 300 cd/m2(nit) |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Kapasitatif TFT LCD Ekranı,MIPI Arayüzü 5 Inch LCD Ekranı,720*1280 Piksel TFT LCD Ekranı |
||
5 Inch Kapasitatif TFT LCD Ekran, PCAP TFT 5 Inch 720*1280 Piksel Ekran Ürün Tanıtımı
Saef Teknoloji SF-TC500I-8725B-CT3, 5 inçlik bir çaplılığı ve 720x1280 piksel çözünürlüğü olan bir TFT LCD modülüdür.Bu 5 inçlik LCD ekran modülü ILI9881C entegre devre ile donatılmıştırBu 5 inçlik LCD monitörün güç kaynağı voltajı (Vdd) aralığı 2.6V ila 3.3V (tipik değer 2.8V) arasında değişir.Bu 5 inçlik modülün görüntüleme yönü IPS türüdür, tam görüş açısı (85/85/85/85 maksimum).
SF-TC500I-8725B-CT3 TFT LCD ekran modülü, portre modunda 300 nit parlaklığı ile görüntülenir ve müşteri gereksinimlerine göre 1000 nit'e özelleştirilebilir.Bu 5 inçlik TFT ekran PCAP (yansıtma kapasitif) dokunmatik panel ile donatılmıştır, GT5688 IC, I2C arayüzü ve 5 noktalı dokunma teknolojisi ile, duyarlı ve kullanıcı dostu bir deneyim sağlar.Bu 5 inçlik PCAP TFT ekranı -20 °C'den +70 °C'ye kadar sıcaklıklarda çalışabilir; Depolama sıcaklığı -30 °C ile +80 °C arasında. İçişinde veya dışarda kullanılırsa kullanılırsa, bu 5 inçlik TFT LCD ekranı çeşitli görüntüleme gereksinimlerini karşılayabilir.Endüstriyel ekipmanlar için uygun çok fonksiyonel ve yüksek performanslı bir çözümdür., tarayıcılar, ev otomasyonu, erişim kontrol sistemleri, izleme ekipmanları, analizörler, güvenlik sistemleri, bahçe sulama sistemleri ve çok çeşitli uygulamalar.
Genel Bilgiler
| Ürün: | 5 inçlik TFT LCD ekranı |
| Karar: | 720x1280 Noktalar |
| Arayüz: | MIPI |
| Görme yönü: | IPS Tüm Görme açısı ((85/85/85/85) |
| Dokunmatik ekran: | PCAP |
| PCAP yapısı: | GFF |
| CTP kontrolörü: | GT5688 |
| LCD denetleyici: | ILI9881C |
| Kapağın cam boyutu: | Özelleştirilebilir |
| Bağlantı: | ZIF FPC |
| Pin Numarası: | 25 Pin |
| Yüzey Parlaklığı: | 300 Cd/m2 ((nits) |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
5 inç Kapasitatif TFT LCD Ekranı, PCAP TFT 5 inç 720*1280 Piksel Ekran Ürün Çizimi
DC Özellikleri
Not: Yukarıdan daha yüksek bir voltaj modülü hasarlandırabilir. Tüm voltajlar VSS = 0V'ye göre belirtilmiştir.
Arka ışık Elektrikli-optik özellikler
1. Tekdüzelik = Min/Max * 100%
2. LED ömrü aşağıdaki şekilde tanımlanır:Son parlaklık orijinal parlaklığın% 70'indedir;Öğütlenmiş Yöntem: (X * Y: Işık Alanı);
Optik özellikleri
Ölçüm koşulları:1Etrafı ölçün: karanlık oda; 2. çevre sıcaklığı: 25±2°C; 3. 30 dakikalık ısınma süresi.
TFT LCD Pin Tanımı
Pin1, LEDA LED Anod
Pin2, LEDK LED Katod
Pin3, VCC güç kaynağı 2.8V
Pin4, IOVCC Güç kaynağı 1.8V/2.8V Voltaj
Pin 5, GND Power Ground.
Pin6, CLKP DSI-CLK+ saat sinyali
Pin7, CLKN DSI-CLK- saat sinyali
Pin 8, GND Power Ground.
Pin9, D0N DSI-D0- veri sinyalleri
Pin10, D0P DSI-D0+ veri sinyalleri
Pin11, GND Power Ground.
Pin12, D1N DSI-D1- veri sinyalleri
Pin13, D1P DSI-D1+ veri sinyalleri
Pin14, GND Power Ground.
Pin15, D2N NC DSI-D2 veri sinyalleri
Pin16, D2P NC DSI-D2+ veri sinyalleri
Pin17, GND Power Ground.
Pin18, D3N NC DSI-D2 veri sinyalleri
Pin19, D3P NC DSI-D2+ veri sinyalleri
Pin20, GND Power Ground.
Pin21, TE Güç kaynağı 2.8V
Pin22, LCD_ID LCD_ID
Pin23, Reset Kaydet Pin seçin
Pin24, GND Power Ground.
Pin25, GND Power Ground.
CTP Pin tanımı
Pin1, GND.
Pin2, SDA - 2.8V
Pin3, SCL - 2.8V
Pin4, VDD - 3.3V
Pin5, INT
Pin 6, RST.

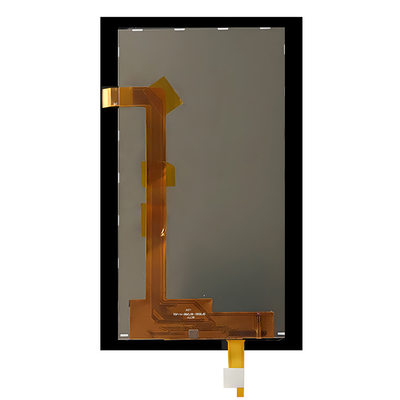

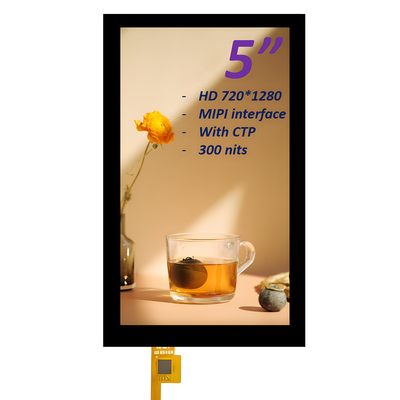

5 Inch Kapasitatif TFT LCD Ekranı, PCAP TFT 5 Inch 720*1280 Piksel Ekran Ürün Görüntüsü
