Ürün ayrıntıları:
|
| Ürün: | 3,2" IPS TFT LCD | Karar: | 480x800 Piksel |
|---|---|---|---|
| Arabirim: | RGB ARAYÜZÜ | Görüntüleme yönü: | IPS Tüm Görme Açıları |
| dokunmatik ekran: | dokunmatik ekran olmadan | PIN numarası: | 39 Pin |
| Bağlantı: | ZIF FPC | Yüzey Parlaklığı: | 350 cd/m2 |
| Sürücü IC: | HX8369 | Çalışma sıcaklığı.: | -20℃ ila +70℃ |
| saklama derecesi.: | -30℃ ila +80℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 3.2 inç IPS TFT LCD,480x800 piksel IPS TFT LCD,IPS 3.2 Inç LCD Ekranı |
||
3.2 Inch IPS TFT LCD 480x800 Piksel, 3.2 Inch LCD Ekran RGB Arayüzü Ürün Tanıtımı
SF-TC320S-9951H-N, 3.2 inçlik, 480x800 portre modu TFT LCD ekran modülüdür. 350 cd/nits (tipik değer), 500:1 (tipik değer) kontrast oranına sahiptir.LCD panelini çalıştırmak için güç kaynağı voltajı (VCC) 2.6V ile 3.3V arasında.Bu 3,2 inçlik IPS-LCD tipi TFT, -20 ° C'den +70 ° C'ye kadar değişen sıcaklıklarda çalışabilir; Depolama sıcaklığı -30 ° C ile +80 ° C arasındadır.
3,2 inçlik TFT LCD ekran, çeşitli uygulamalar için uygun küçük bir ekran modülüdür.
Nesnelerin İnterneti (IoT) cihazları: Akıllı ev sistemleri ve endüstriyel kontrol sistemleri gibi IoT cihazlarına entegrasyon için uygundur.
Tıbbi cihazlar: Taşınabilir defibrilatörlerde, insülin pompalarında ve diğer tıbbi izleme ve teşhis cihazlarında kullanılmak için idealdir.
Endüstriyel otomasyon: Makine kontrol sistemlerinde, süreç kontrol sistemlerinde ve endüstriyel otomasyon içindeki izleme sistemlerinde kullanılmak için mükemmeldir.
Oyun: El oyun konsolları gibi oyun uygulamalarına entegre edilmek için uygundur.
Bu uygulamalar, 3,2 inçlik bir TFT ekranı için çeşitli potansiyel kullanımların sadece birkaç örneğini temsil eder.Belirli kullanım, ürünün gereksinimlerine ve ekranın istenen özelliklerine ve performansına bağlı olacaktır..
Özellikleri
Ürün bilgileri
| Ürün: | 3.2" IPS TFT LCD |
| Karar: | 480x800 piksel |
| Arayüz: | RGB Arayüzü |
| Dokunmatik ekran: | Dokunmatik Ekran Yok |
| Bağlantı: | ZIF FPC |
| Sürücü İK: | HX8369 |
| Görme yönü: | IPS Tüm Görme Açıları |
| Pin Numarası: | 39 Pin |
| Yüzey Parlaklığı: | 350 Cd/m2 |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Uygunluk: | REACH ve RoHS uyumlu |
3.2 inç IPS TFT LCD 480x800 piksel, 3.2 inç LCD Ekran RGB Arayüz Ürün Çizimi
Pin Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | GND | Ben... | Toprak |
| 2 | IOVCC | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 3 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 4 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 5 | SCL | Ben... | SPI Saat Sinyalı |
| 6 | SDA | İ/Ç | SPI Arayüzü Giriş / Çıkış Pin |
| 7 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 8 | ENABLE | Ben... | Girdi verileri etkinleştir |
| 9 | DOTCLK | Ben... | Saat sinyali her tarihte örneklemek için |
| 10 | HSYNC | Ben... | Yatay Senkronizasyon Sinyalı |
| 11 | VSYNC | Ben... | Dikey Senkronizasyon Sinyalı |
| 12-17 | B0-B5 | İ/Ç | Verileri göster |
| 18-23 | G0-G5 | İ/Ç | Verileri göster |
| 24-29 | R0-R5 | İ/Ç | Verileri göster |
| 30 | NC | - | Açılmış |
| 31 | LED-K | O. | LED Katod |
| 32 | NC | - | Açılmış |
| 33 | LED-A | O. | LED Anod |
| 34 | NC | - | Açılmış |
| 35 | XL | Ben... | Dokunmatik Panel Pin |
| 36 | XR | Ben... | Dokunmatik Panel Pin |
| 37 | YU | Ben... | Dokunmatik Panel Pin |
| 38 | YD | Ben... | Dokunmatik Panel Pin |
| 39 | GND | Ben... | Toprak |
En yüksek mutlak sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 0.3~4.6 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20'den 70'e. | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | 19.2 | V | Eğer= 20 mA | - | ||
| Besleme akımı | Eğer | - | 15 | 20 | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | 288 | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
280 | 350 | - | Cd/m2 | Eğer= 20 mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer= 20 mA | - |
| Arka ışık rengi | Beyaz | ||||||
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | Not: | |||
| Min. | Tip | En fazla. | |||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 25 | - | Bayan | (1) ((2) | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 6.1 | - | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
400 | 500 | - | - | (1) (3) | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 |
|
80 | - | Değ | - |
| θL | 80 | - | |||||||
| Ver. | Θ+ | 80 | - | ||||||
| - Evet. | 80 | - | |||||||

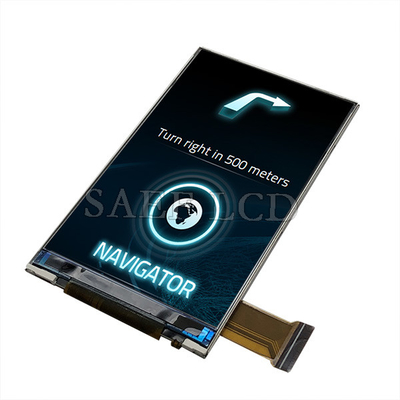

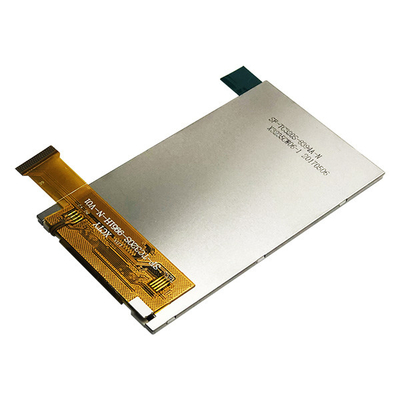

3.2 Inch IPS TFT LCD 480x800 Piksel, 3.2 Inch LCD Ekran RGB Arayüz Ürün Görüntüsü
