Ürün ayrıntıları:
|
Ürün: | 7.6 inç kare LCD ekranı | Karar: | 800*800 nokta |
---|---|---|---|
Arabirim: | MIPI | Yüzey Parlaklığı: | 1000 cd/m2(nit) |
Görüntüleme yönü: | IPS, Tüm Görüş Açıları | dokunmatik ekran: | özelleştirilebilir |
LCD Denetleyici: | ILI9881C | kapak camı: | özelleştirilebilir |
Çalışma sıcaklığı: | -20°C ila +70°C | saklama derecesi.: | -25°C ila +75°C |
Parlaklık: | 1000 nit | Bağlantı: | ZIF FPC |
LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | Kare TFT LCD Ekranı,1000 Nits TFT LCD Ekranı,7.6 inçlik LCD ekran |
Saef Teknolojisi SFTO760GX-7109AN: Yüksek Performanslı 7.6 Inç TFT LCD Modülü
Çeşitli uygulamalar için tasarlanmış çok yönlü 7.6 inç TFT LCD modülü olan Saef Teknolojisi SFTO760GX-7109AN'ı tanıtıyoruz.Bu kare şeklindeki ekran 800x800 piksel çözünürlükte ve gelişmiş ILI9881C entegre devre özelliklerine sahiptir, MIPI arayüzünü desteklerken denetleyici ve sürücü işlevlerini birleştirir.
Ana özellikler:
SFTO760GX-7109AN hem iç hem de dış mekanlarda performans için tasarlanmıştır. Bu da endüstriyel ekipmanlar, ev otomasyonu sistemleri, erişim kontrol sistemleri,İzleme ekipmanlarıYüksek parlaklığı ve geniş sıcaklık çalışma aralığı ile bu 7.6 inçlik IPS TFT LCD ekran modülü, çeşitli ekran gereksinimleri için güvenilir bir çözüm sağlar.
Saef Teknolojisi SFTO760GX-7109AN ile olasılıkları keşfedin, açıklık ve dayanıklılık ile uygulamalarınızı yükselten çok fonksiyonel bir ekran modülü.
Ürün Bilgisi
Ürün: | 7.6 inç kare LCD ekranı |
Karar: | 800*800 Nokta |
Yüzey Parlaklığı: | 1000 Cd/m2 ((nits) |
Arayüz: | MIPI |
Dokunmatik ekran: | Özelleştirilebilir |
Kapağın cam boyutu: | Özelleştirilebilir |
Görme yönü: | IPS, tüm bakış açısı (85/85/85/85) |
LCD denetleyici: | ILI9881C |
Çalışma sıcaklığı: | -20°C +70°C |
Depolama sıcaklığı: | -25°C +75°C |
Parlaklık: | 1000 Nits |
LED ömrü: | 40000 Saat |
Bağlantı: | ZIF FPC |
Uygunluk: | REACH ve RoHS uyumlu |
7.6 Inch Square TFT LCD Display 800x800 Piksel 1000 Nits MIPI Arayüzü Ürün Çizimi
Maksimum mutlak derecelendirme
Parametreler | Simge | Min. | En fazla. | Birim | Not: |
Güç kaynağı voltajı | VCI~GND | - 0 oldu.3 | +6.5 | V | |
Güç kaynağı voltajı 2 | IOVCC~GND | - 0 oldu.3 | +3.3 | V | |
Mantıksal Giriş Voltaj Aralığı | ViN | - 0 oldu.3 | IOVCC+0.3 | V | |
Mantıksal çıkış voltaj aralığı | Vo | - 0 oldu.3 | IOVCC+0.3 | V | |
Çalışma sıcaklığı | Topr | - 20 | +70 | °C | |
Depolama sıcaklığı | Tstg | - 25 | +75 | °C |
DC Özellikleri
Parametreler | Simge | Min. | Tip | En fazla. | Birim |
Analog devreler için güçlendirme voltajı | VCl | 2.5 | 3.3 | 3.6 | V |
Mantıksal devre için güçlendirme voltajı | IOVCC | 1.65 | 1.8 | 3.3 | V |
Giriş voltajı "H'leve" | VH | 0.7*IOVCC | IOVCC | V | |
Giriş voltajı "L'leve" | VL | GND | 0.3*IOVCC | V | |
Çıkış voltajı "H" seviyesinde | Voh. | 0.8*IOVCCl | IOVCC | V | |
Çıkış voltajı "L'leve" | Vol | GND | 0.2*IOVCC | V |
Pin Tanımı
Pin - Hayır, hayır. | Simge | Açıklama |
1 | LEDA | LED arka ışık anodu |
2 | LEDK | LED arka ışık katodu. |
3 | LEDK | LED arka ışık katodu |
4 | VCl | Analog güç için güç kaynağı |
5 | IOVCC | Mantıksal güç ve I/O devresi için güç kaynağı |
6 | Dönüştür | Tekrar ayarlama sinyali düşük aktif |
7 | TE | Yırtma etkisi çıkışı |
8 | PWM | LCD sürücü kontrolü için PWM frekans çıkışı. |
9 | GND | Güç zemini |
10 | MIPI_DP0 | MIPI-DSI veri şeridi 0 pozitif giriş düğmesi |
11 | MIPI_DNO | MIPI-DSI veri şeridi 0 negatif giriş düğmesi |
12 | GND | Güç zemini |
13 | MIPI_DP1 | MIPI-DSI veri şeridi 1 pozitif iki giriş pını |
14 | MIPI_DN1 | MIPI-DSI veri şeridi 1 negatif giriş pını |
15 | GND | Güç zemini |
16 | MIPI_CLKP | MIPl-DSI veri hattı iki giriş iğnesiyle. |
17 | MIPI_CLKN | MIPI-DSI veri şeridi negatif giriş düğmesi |
18 | GND | Güç zemini |
19 | MIPI_DP2 | MIPI-DSI veri şeridi 2 pozitif giriş düğmesi |
20 | MIPI_DN2 | MIPI-DSI veri şeridi 2 negatif giriş pını |
21 | GND | Güç sorunları |
22 | MIPI_DP3 | MIPI-DSI veri şeridi 3 pozitif iki giriş pını |
23 | MIPI_DN3 | MIPI-DSI veri şeridi 3 negatif giriş pını |
24 | GND | Güç zemini |
25 | TP_INT | CTP için INT pin ((NC)) |
26 | TP SDA | CTP için SDA pin ((NC)) |
27 | TP_SCL | CTP için SCL pin ((NC)) |
28 | TP_RESET | TP (NC) için sıfırlama düğmesi |
29 | TP_VCl | CTP (NC) için VCl iğnesi |
30 | TP_IOVCC | CTP için IOVCCpin ((NC)) |

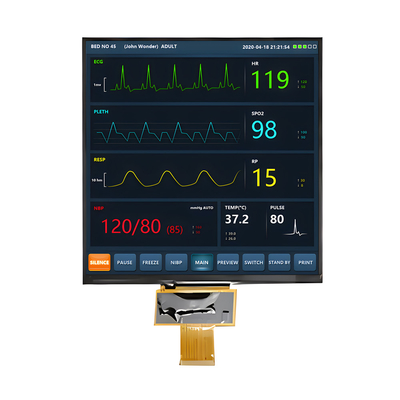

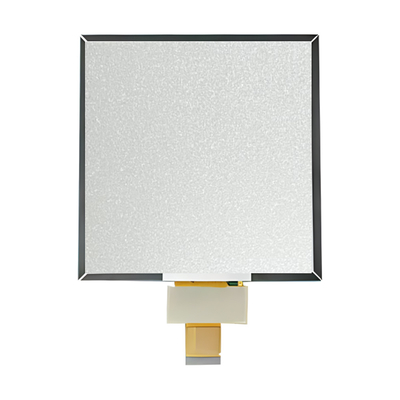

7.6 Inch Square TFT LCD Display 800x800 Piksel 1000 Nits MIPI Arayüzü Ürün Görüntüsü
Fabrika Tesisleri ve Sertifikaları
Neden bizi seçtiniz?
1- LCD ekran özel çözümleri sunuyoruz.
Ürününüzün özel uygulama gereksinimleri, elektrik özellikleri, optik özellikleri, dokunmatik özellikleri veya özelleştirilmiş ekranlar gerektiren mekanik boyutları var mı?SAEF özel LCD gereksinimlerinizi karşılayabilir.
2Dokunmatik ekran ve ekran için toplam çözümler
Dokunmatik ekranı ve ekranı bir araya getirmekten endişeleniyor musun?SAEF, hava ve optik bağlama hizmeti de dahil olmak üzere dirençli ve kapasitif çoklu dokunma çözümleri de dahil olmak üzere özel ve standart dokunma ekranı sağlayabilir..
3Kalite güvenilirliğine bağlılık
SAEF, küresel pazarlarda RoHS, REACH ve diğer çevresel kuralları karşılayan ISO9001: 2015 ve ISO14000 tarafından nitelikli.Güvenilirlik ve yaşlanma testi.
4. Uzun vadeli tedarik
Normal şartlarda önerdiğimiz ürünler 5 yıldan uzun süre temin edilebilir.Uzun vadeli tedarik gereksinimlerinizi sağlamak için alternatif planlar yapacağız..
Bizimle İletişim
Projeleriniz hakkında bilgi almak isteriz, herhangi bir sorunuz varsa, bize sales2@saef.com.cn adresinde ulaşabilirsiniz.
