Ürün ayrıntıları:
|
| Ürün: | 4.3 İnç TFT LCD Ekran | Karar: | 480x800 Piksel |
|---|---|---|---|
| Arabirim: | RGB | Görüntüleme yönü: | Tüm Görme Açıları (IPS) |
| dokunmatik ekran: | Dirençli Dokunmatik Ekranlı | Yüzey Parlaklığı: | 300 cd/m2 ( Özelleştirilebilir ) |
| Sürücü IC: | HX8369-A01 | Sürüş Gerilimi: | 2,8 V |
| Çalışma sıcaklığı.: | -20℃ ila +70℃ | saklama derecesi.: | -30℃ ila +80℃ |
| Bağlantı: | ZIF FPC (Özelleştirilebilir) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 480X800 IPS TFT LCD Ekranı,Portre Tipi IPS TFT LCD Ekranı,RGB Arayüzü IPS TFT LCD Ekranı |
||
4.3 inç IPS TFT 480X800 LCD Ekranı, Portre Tipi 4.3 Inch RGB Arayüzü TFT Ürün Tanıtımı
Ürün Hızlı İncelemesi
Boyutu: 4.3 inç IPS TFT Ekranı
Çözünürlük: 480 x 800 nokta
Görünüm Yönü: IPS tüm bakış açıları
Arayüz: RGB
Sürücü IC:HX8369
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 300
Dokunmatik ekran: Resistif dokunmatik panel
Ürün Tanımı
Bu grafik TFT ekran modülü, 4.3 inç çaplı, tam renkli bir TFT. Bu TFT LCD düşük güçlü, beyaz bir LED arka ışık kullanır,ve ekran için ana TAB konektörüne çıkarılan bağlantısı ile entegre bir dirençli dokunmatik ekrana sahiptir.
Bu LCD TFT'de, güç ve mantık için yerleşik bir denetleyici ve 2.8v tek voltaj vardır. Ekrana bağlantılar yoluyla belirlenen bir RGB arayüzü kullanır.
Bu modül harika görünüyor. Tüm bilgileri tam renkte gösteriyor.
Ürün Bilgisi
| Ürün: | 4.3 inçlik TFT LCD ekranı |
| Karar: | 480x800 piksel |
| Arayüz: | RGB |
| Görme yönü: | Tüm Görme Açıları (IPS) |
| Dokunmatik ekran: | Rezistif dokunmatik ekranla |
| Yüzey Parlaklığı: | 300 Cd/m2 (Kustomlaştırılabilir) |
| Sürücü İK: | HX8369-A01 |
| Sürüş Voltajı: | 2.8 V |
| Çalışma Temp.: | -20°C +70°C |
| Depolama sıcaklığı: | -30°C +80°C |
| Bağlantı: | ZIF FPC (Kustomlaştırılabilir) |
| Uygunluk: | REACH ve RoHS uyumlu |
4.3 inç IPS TFT 480X800 LCD Ekranı, Portre Tipi 4.3 Inch RGB Arayüzü TFT Ürün Çizimi
Pin Tanımı
| Hayır, hayır. | Pin Adı | İ/Ç | Açıklama |
| 1 | GND | Ben... | Toprak |
| 2 | LEDA | O. | LED Anod |
| 3 | LEDK | O. | LED Katod |
| 4 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 5 | IOVCC | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 6 | SDO | Ben... | Seri giriş sinyali |
| 7 | SDI | Ben... | Seri giriş sinyali |
| 8 | GND | Ben... | Toprak |
| 9 | SCL_WR | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 10 | CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 11 | NC | Ben... | NC |
| 12 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 13-20 | R0-R7 | İ/Ç | Verileri göster |
| 21-28 | G0-G7 | İ/Ç | Verileri göster |
| 29-36 | B0-B7 | İ/Ç | Verileri göster |
| 37 | DE | Ben... | RGB Arabirimi İşlemleri için Veri Etkinleştirme Sinyalı |
| 38 | GND | Ben... | Toprak |
| 39 | PLK | Ben... | RGB Arabirimi İşlemleri için Nokta Saat Sinyalı |
| 40 | GND | Ben... | Toprak |
| 41 | HS | Ben... | Hızlı Yatay Senkronizasyon Sinyalı |
| 42 | VS | Ben... | Çerçeve Dikey Senkronizasyon Sinyalı |
| 43 | Kimlik | - | - |
| 44 | PWM | Ben... | Bu iğne dış LED sürücüsüne bağlı. |
| 45-46 | GND | Ben... | Toprak |
| 47 | YU | O. | Dokunmatik Panel Pin |
| 48 | XL | O. | Dokunmatik Panel Pin |
| 49 | YD | O. | Dokunmatik Panel Pin |
| 50 | XR | O. | Dokunmatik Panel Pin |
| 51 | GND | Ben... | Toprak |
DC Özellikleri
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | 2.8 | 3.3 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Not: Yukarıdan daha yüksek bir voltaj modülü hasarlandırabilir.
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test Durum |
Not: |
| Güçlendirme Voltajı | Vf | - | 25.6 | - | V | Eğer=20 mA | - |
| Besleme akımı | Eğer | - | 20 | - | mA | - | - |
| Ters Voltaj | Vr | - | - | 5 | V | - | |
| Güç dağılımı | Pd | - | - | - | mW | - | |
| LCM için ışık yoğunluğu |
- |
- | 300 | - | Cd/m2 | Eğer=20mA | - |
| LCM için tekillik | - | 80 | - | - | % | Eğer=20 mA | - |
| Arka ışık rengi | Beyaz | ||||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | |||
| Min. | Tip | En fazla. | ||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 15 | - | Bayan | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 250 | - | - | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | - | 80 | - | Değ |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Evet. | - | 80 | - | |||||

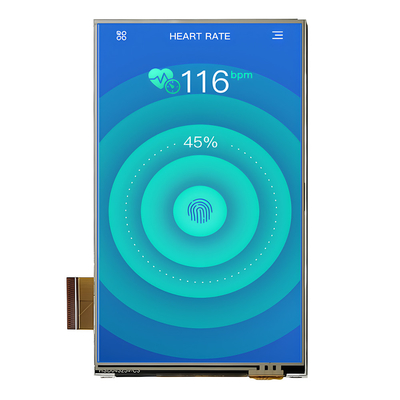

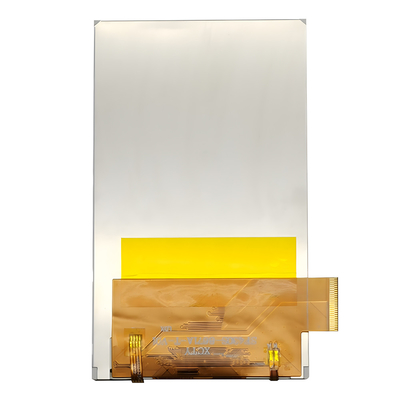

4.3 inç IPS TFT 480X800 LCD Ekranı, Portre Tipi 4.3 Inch RGB Arayüzü TFT Ürün Görüntüsü
TFT LCD Ekran Modülü Üretici - 300'den fazla TFT standart ürünü
SAEF Technology, Çin merkezli küresel önde gelen TFT LCD ekran üreticisidir.22 inçlik yuvarlak1,28 inçlik yuvarlak,1.44", 1.54", 1.77, 2", 2.1" yuvarlak, 2.2" 2.3", 2.4", 2.6", 2.8", 3", 3.1", 3.2", 3.4" 3.5", 3.6", 3.7", 4", 4.3", 4.6", 5", 5.5", 5.6", 5.7", 6.5", 7", 8", 9", 10.1", 10.2", 10.4", 11.6", 12.1", 12.3", 13.3", 14",15 inç, 15.6", 17", 17.3" 18.4", 18.5", 19", 21.3", 21.5", 23.8", 24", 25", 27" ve 28" TFT (aktif alanın çapraz boyutu) vb. Bu web sitesinde 300'den fazla TFT standart modeli listelenmiştir;Ayrıca, müşterilerin gereksinimlerini karşılamak için neredeyse her öğe standart öğelerden elde edilebilir.
SAEF TFT ekranları, standart TFT-LCD modülleri, IPS TFT, Yüksek parlaklıklı TFT LCD (güneş ışığı ile okunur ekran), kontrol panelleri olan TFT panelleri de dahil olmak üzere endüstriyel standartlara göre nitelik kazanmıştır.Çubuk Tipi TFT, Geniş Sıcaklıklı TFT LCD. Bu ekranlar peyzaj veya portre modlarını içerir.SAEF TFT LCD ekranları, çeşitli çözünürlüklerde ve dokunmatik ekran seçeneğinde dirençli ve projektif kapasitif (PCAP dokunmatik ekran) teknolojisinde mevcuttur.TFT ekran modüllerimizin çoğu MCU, RGB, TTL, LVDS ve MIPI DSI dahil olmak üzere birden fazla arabirime sahiptir.SAEF TFT modülleri, endüstriyel kontrol de dahil olmak üzere bir dizi uygulama için mükemmeldir., kahve makinesi, tıbbi ekipman, POS sistemi, otomasyon, GPS navigatörü, beyaz malzemeler, enerji kontrolü, telekom, tıbbi ekipman vb.
