Ürün ayrıntıları:
|
| Anahtar kelimeler: | Çubuk tipi TFT 8,8 inç | Karar: | 480X1920 |
|---|---|---|---|
| Arabirim: | MIPI | Görüntüleme yönü: | IPS Tüm Görme Açıları |
| dokunmatik ekran: | - Hayır. | Sürüş Gerilimi: | 3,3 V |
| Kontrast Oranı: | 1000:1 | Yüzey Parlaklığı: | 550 cd/m2 (sirke) |
| Çalışma sıcaklığı.: | 20°C ila +70°C | Saklama derecesi: | –30°C ile +80°C arası |
| Pimler: | 40 PIN | Bağlantı: | Bağlayıcı Tipi |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 480x1920 Çubuk Tipi TFT Ekranı,8.8 inç bar tipi TFT ekranı,MIPI Arayüz Çubuğu Tipi TFT Ekranı |
||
8.8 Inch Bar Type TFT Display 480x1920 Piksel MIPI Arayüzü Ürün Tanıtımı
Ürün Hızlı İncelemesi
Boyutu: 8.8 inç
Çözünürlük: 480x1920 nokta
Görünüm Yönü: IPS
MIPI Arayüzü
Sürücü IC: OTA7290B
Kontrol Kurulu: Hayır
Parlaklık (cd/m2): 550
Touch Panel: Touch Panel olmadan, CTP isteğe bağlı
Açıklama
Ultra geniş boyut oranı neredeyse 4:1, bu çubuk tipi ekran dar alanlarda mükemmel.Bu ekran diğer ekranlarda ezilen geniş grafikler gösterebilir veya diğer ekranların yerini almak için bölümlere bölünebilir.
Ekranın aktif alanı, çaprazda 8.88 inç'tir. MIPI arayüzüne ve 550 nit yüzey parlaklığına sahip beyaz bir LED arka aydınlatmaya sahiptir.
SAEF Bar Tipi TFT-LCD ekranları endüstriyel ekipman, otomotiv uygulaması, sunucu sistemi, POS sistemi, ev otomasyonu, ev uygulamaları ve dinamik bilgi ekranları için mükemmeldir.Bar Tip TFT (Stretched Bar LCD Display) dahil olmak üzere farklı boyutlar sunuyoruz.
00,96 inçlik çubuk tipi TFT 80x160 piksel, 1,05 inçlik çubuk tipi TFT 120x240 piksel, 1,1 inçlik çubuk tipi TFT 126x294 piksel,
1.14 inç çubuk tipi TFT 135x240 piksel, 1.47 inç çubuk tipi TFT 172x320 piksel, 1.9 inç çubuk tipi TFT 170x320 piksel,
20,3 inçlik çubuk tipi TFT 100x310 piksel, 2,4 inçlik çubuk tipi TFT 220x480 piksel, 2,86 inçlik çubuk tipi TFT 376x960 piksel,
20,99 inçlik çubuk tipi TFT 268x800 piksel, 3 inçlik çubuk tipi TFT 268x800 piksel, 3,13 inçlik çubuk tipi TFT 276x960 piksel,
3.16 inç çubuk tipi TFT 288x960 piksel, 3,2 inç çubuk tipi TFT 320x820 piksel, 3,38 inç çubuk tipi TFT 180x460 piksel,
3.4 inçlik çubuk tipi TFT 180x640 piksel, 3.4 inçlik çubuk tipi TFT 412x960 piksel, 3.49 inçlik çubuk tipi TFT 172x640 piksel,
3.5 inç çubuk tipi TFT 340x800 piksel, 3.71 inç çubuk tipi TFT 240x960 piksel, 3.8 inç çubuk tipi TFT 480x76 piksel,
30,9 inçlik çubuk tipi TFT 480x128 piksel, 3,99 inçlik çubuk tipi TFT 400x960 piksel, 4 inçlik çubuk tipi TFT 400x960 piksel,
4.5 inçlik çubuk tipi TFT 320x960 piksel, 4.58 inçlik çubuk tipi TFT 320x960 piksel, 4.6 inçlik çubuk tipi TFT 320x960 piksel,
6.1 inç çubuk tipi TFT 280x1424 piksel, 6,5 inç çubuk tipi TFT 1024x400 piksel, 6,5 inç çubuk tipi TFT 800x320 piksel,
60,86 inçlik çubuk tipi TFT 480x1280 piksel, 6,9 inçlik çubuk tipi TFT 280x1424 piksel, 7 inçlik çubuk tipi TFT 280x1424 piksel,
70,84 inçlik çubuk tipi TFT 400x1280 piksel, 7,85 inçlik çubuk tipi TFT 400x1280 piksel, 8,8 inçlik çubuk tipi TFT 480x1920 piksel,
9.3 inçlik çubuk tipi TFT 1920x480 piksel, 10.1 inçlik çubuk tipi TFT 1024x100 piksel, 10.1 inçlik çubuk tipi TFT 1280x480 piksel,
100,4 inçlik çubuk tipi TFT 1024x100 piksel, 10,88 inçlik çubuk tipi TFT 440x1920 piksel, 11,3 inçlik çubuk tipi TFT 440x1920 piksel,
12.3 inç çubuk tipi TFT 1920x720 piksel, 12.6 inç çubuk tipi TFT 1920x515 piksel, 14 inç çubuk tipi TFT 3840x1100 piksel (4K).
Ürün Bilgisi
| Anahtar kelimeler: | Bar Tipi TFT 8.8 Inch |
| Karar: | 480x1920 |
| Arayüz: | MIPI |
| Görme yönü: | IPS Tüm Görme Açıları |
| Sürüş Voltajı: | 3.3 V |
| Yüzey Parlaklığı: | 550 Cd/m2 (nits) |
| Dokunmatik ekran: | - Hayır. |
| Kontrast oranı: | 1000:01:00 |
| Çalışma Temp.: | 20°C +70°C'ye kadar |
| Depolama sıcaklığı: | 30°C +80°C'ye kadar |
| Bağlantı: | Bağlantı tipi |
| Tırnaklar: | 40 PINS |
| LED ömrü: | 40000 Saat |
| Uygunluk: | REACH ve RoHS uyumlu |
8.8 Inch Bar Type TFT Display 480x1920 Pixel MIPI Arayüzü ÜrünÇizim
Pin Tanımı
| Hayır, hayır. | Pin Adı | Açıklama |
| 1 | GND | Toprak |
| 2 | D0P | DSI-D0+ veri sinyalleri |
| 3 | D0N | DSI-D0- veri sinyalleri |
| 4 | GND | Toprak |
| 5 | D1P | DSI-D1+ veri sinyalleri |
| 6 | D1N | DSI-D1- veri sinyalleri |
| 7 | GND | Toprak |
| 8 | CLKP | DSI-Clock+ sinyalleri |
| 9 | CLKN | DSI saat sinyalleri |
| 10 | GND | Toprak |
| 11 | D2P | DSI-D2+ veri sinyalleri |
| 12 | D2N | DSI-D2 veri sinyalleri |
| 13 | GND | Toprak |
| 14 | D3P | DSI-D3+ veri sinyalleri |
| 15 | D3N | DSI-D3- veri sinyalleri |
| 16 | GND | Toprak |
| 17 | GND | Toprak |
| 18 | IOVCC | Güç kaynağı 1.8V |
| 19 | IOVCC | Güç kaynağı 1.8V |
| 20 | REFCLK/NC | referans saati/NC |
| 21 | SDA | Veri sinyali Dummy |
| 22 | SCL | Saat sinyali Dummy |
| 23 | BIST | İçeriği İçermiş Kendini Test Et |
| 24 | RSTB | LCM sıfırlama sinyalleri |
| 25 | STBYB | Bekleme kip kontrolü H:normal çalışma;L:kapalı görüntü |
| 26 | AVDD/NC | NC |
| 27 | GND | Toprak |
| 28 | K | LED Katod |
| 29 | K | LED Katod |
| 30 | GND | Toprak |
| 31 | VGL/NC | Kapı OFF Voltaj/NC |
| 32 | GND | Toprak |
| 33 | GND | Toprak |
| 34 | VGH/NC | Kapı AŞKİ Voltaj/NC |
| 35 | LEDA | LED anodu |
| 36 | LEDA | LED anodu |
| 37 | TE | Yırtma etkisi çıkışı |
| 38 | VCI | Güç kaynağı 3.3V |
| 39 | VCI | Güç kaynağı 3.3V |
| 40 | VCOM/NC | VCOM voltajı/NC |
Mutlak Maksimum Reytingler
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VCI | -0.5~4 | V |
| Giriş voltajı | Vin | VVCI +0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
Optik özellikleri
| Ürün | Simge | Durum | Min. | Tip | En fazla. | Birim |
| Görüş açıları | θT | CR ̇10 | 75 | 80 | - | Derece |
| θB | 75 | 80 | - | |||
| θL | 75 | 80 | - | |||
| θR | 75 | 80 | - | |||
| Kontrast oranı | CR | θ=0° | 800 | 1000 | - | - |
|
İletişim (Polarizer ile)
|
T (%)
|
4.03 | 4.53 | |||
| Yanıt Zamanı | TON | 25°C | - | 30 | 40 | ms |
| TOFF | ||||||
| Tekdüzelik | U | - | 70 | 80 | - | % |
| NTSC | - | - | - | 70 | - | % |
| Parlaklık | L | 550 | - | cd/m2 |

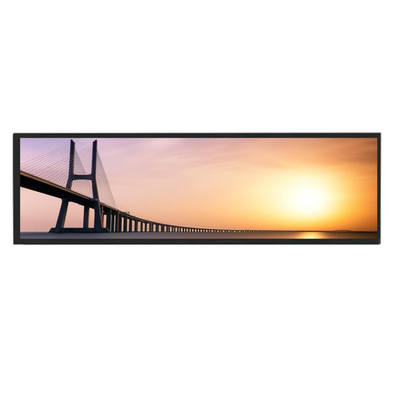

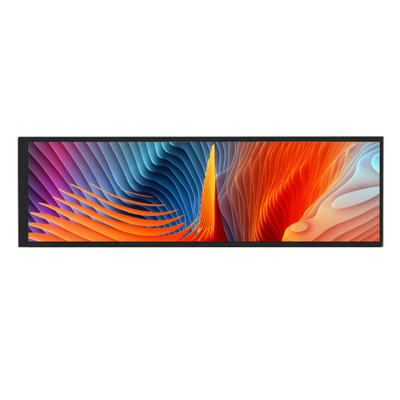

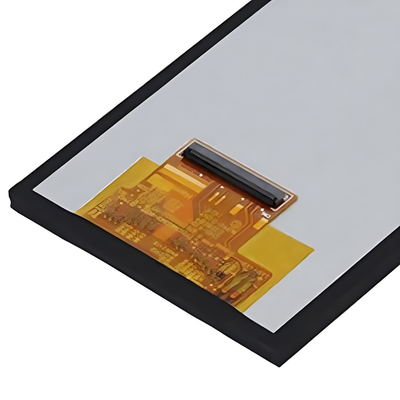

8.8 Inch Bar Type TFT Display 480x1920 Pixel MIPI Arayüzü ÜrünResim
