Ürün ayrıntıları:
|
| Ürün: | 2.4 inç IPS TFT ekran | dokunmatik ekran: | Dayanıklı dokunmatik ekran |
|---|---|---|---|
| Karar: | 240*320 | Görüntüleme yönü: | Tüm Görüş Açıları |
| Arabirim: | MCU (Özelleştirilebilir) | PIN numarası: | 25 pin (Özelleştirilebilir) |
| Bağlantı: | Eklenti (Özelleştirilebilir) | Yüzey Parlaklığı: | 800 cd/m2 (Özelleştirilebilir) |
| Sürücü IC: | ST7789V | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 2,4 inç TFT LCD ekran,240X320 Resistif dokunmatik ekran modülü |
||
SF-TC240H-8269B-T SPECIFICATION (2019-12-12) _20...
Açıklama
SAEF TECHNOLOGY SF-TC240H-8269B-T, 2,4 inçlik bir çaplı bir IPS tipi TFT LCD ekranıdır. Ekran çözünürlüğü 240x320 QVGA'dır ve IPS teknolojisinin kullanımı nedeniyle,Ürün herhangi bir yönden 80 derecelik bir bakış açısına sahiptir.Bu ürünün dış boyutları ST7789V sürücü IC ve MCU arayüzünü kullanarak 60.26 * 42.72 * 3mm'dir. Bu ürünün çalışma sıcaklık aralığı -20 ° C'den +70 ° C'ye,Ürün uygulamalarının büyük çoğunluğunun gereksinimlerini karşılayabilecekBu ürün, kullanımı daha uygun ve çok iyi bir kullanıcı deneyimi sağlayan dirençli bir dokunmatik ekran (RTP) ile donatılmıştır.
Özellik
|
Tip:
|
2.4 inç TFT IPS LCD
|
|
Ekran Boyutu:
|
60.26 * 42.72 * 3mm
|
|
Doğum yeri:
|
Guangdong, Çin
|
|
Marka adı:
|
SAEF göstergesi
|
|
Parlaklık:
|
800 nit
|
|
çözünürlük oranı:
|
240X320
|
|
Arayüz tipi:
|
MCU
|
|
Çalışma Voltajı:
|
2.8V
|
|
Görme açısı:
|
Tüm Bakış Açıları
|
|
Arka ışık:
|
Dört LED lamba
|
|
Kontrolör IC:
|
ST7789
|
|
Çalışma sıcaklığı:
|
-20°C-+70°C
|
|
Depolama sıcaklığı:
|
-30°C-+80°C
|
Uygulama
Bu 2.4 ′′ TFT LCD modülü, uzaktan kumanda, tıbbi el cihazı, küçük ölçüm cihazı, analizör, akıllı saat, giyilebilir cihazlar vb.
Çizim
PIN Tanımı
| Hayır, hayır. | PIN Adı | İ/Ç | Açıklama |
| 1 | LED_K | O. | LED Katod |
| 2 | LED_A | O. | LED Anod |
| 3 | GND | Ben... | Toprak |
| 4 | VCC | Ben... | Güç kaynağı 2.8V Voltaj |
| 5 | IOVCC | Ben... | Güç kaynağı 2.8V/1.8V Voltaj |
| 6 | FMARK | O. | Gözyaşı etkisi çıkış iğnesi |
| 7 | /CS | Ben... | Çip seçimi sinyali için giriş iğnesi |
| 8 | Dönüştür | Ben... | LCM Tekrar ayarlama giriş sinyali |
| 9 | RS | Ben... | Kayıt seç sinyalini |
| 10 | /WR | Ben... | Stroboskop sinyali giriş iğnesi yaz |
| 11 | /RD | Ben... | Stroboskop sinyali giriş iğnesini oku |
| 12 | GND | Ben... | Toprak |
| 13-20 | DB7-DB0 | İ/Ç | Verileri göster |
| 21 | GND | Ben... | Toprak |
| 22 | XR | O. | Dokunmatik Panel Pin |
| 23 | YD | O. | Dokunmatik Panel Pin |
| 24 | XL | O. | Dokunmatik Panel Pin |
| 25 | YU | O. | Dokunmatik Panel Pin |
Maksimum Mutlak Sınır
| Ürün | Simge | Değer | Birim |
| Mantık için güç kaynağı voltajı | VDD | 1.6~3.3 | V |
| Giriş voltajı | Vin | VDD+0.3 | V |
| Çalışma sıcaklığı | Topr | - 20 ila 70 | °C |
| Depolama sıcaklığı | Tstg | -30'dan 80'e kadar | °C |
LED arka ışıkÖzellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Test |
| Güçlendirme Voltajı | Vf | 3.0 | 3.2 | 3.4 | V | Eğer=80mA |
| Besleme akımı | Eğer | - | 80 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | - | mW | - | |
| LCM için ışık yoğunluğu |
|
- | 800 | - | Cd/m2 | Eğer=80mA |
| LCM için tekillik | - | 80 | - | - | % | Eğer=80 mA |
| Arka ışık rengi | Beyaz | |||||
Rezistif dokunmatik ekran özellikleri
| Ürün | Simge | - Min. | Tip. | - Max. - Hayır. | birim | Not: |
| Şeffaflık | - | - | 82 | - | % | JIS K-7105 |
| Bulut | - | - | 1 | - | % | JIS K-7105 |
| Yüzey Sertliği | - | - | 3 | - | H | 150gf 45° |
| FPC Peeling Gücü | - | 5 | - | N | 90° yukarı | |
| FPC bükme | - | - | 3 | - | döngü | R=1.0, 90° |
| Giriş gücü | - | - | 50 | Gf | - | |
| Adlık Voltaj | V dokunuşu | 7 | V | DC | ||
| X Eksen Direnişi | Rx | 300 | 900 | FPC PIN | ||
| X Eksen Direnişi | Ry | 200 | 500 | |||
| Doğruluk | - | - | ± 15 | ±2.0 | % | - |
| Çene çalıyor. | - | - | - | 20 | ms | - |
| İzolasyon Direnci | Ri | 10 | - | - | MΩ | - |
| Notlar Yaşam | - | 100,000 | - | - | Zaman | - |
| Girdi Süresi | - | 1,000,000 | - | - | Zaman | - |
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | |||
| Min. | Tip | En fazla. | ||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 15 | - | Bayan | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 7.1 | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, |
- | 250 | - | - | |
| 4 |
İzleme |
- Evet. | θR | CR>10 | - | 80 | - | Değ |
| θL | - | 80 | - | |||||
| Ver. | Θ+ | - | 80 | - | ||||
| - Evet. | - | 80 | - | |||||

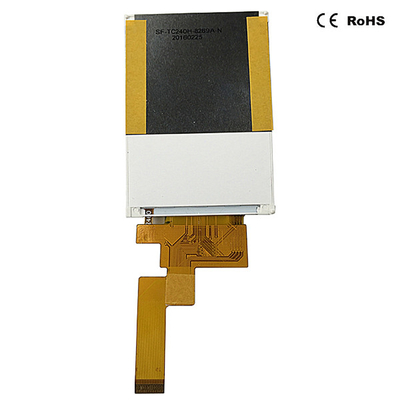

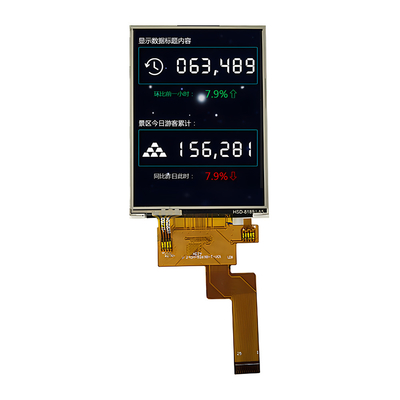

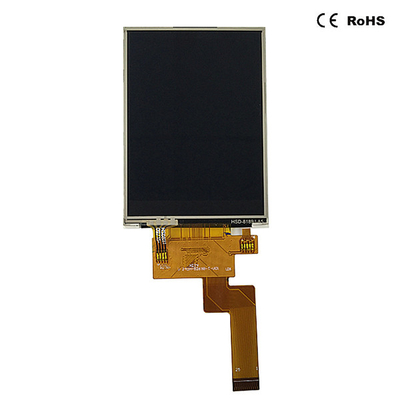

Ürün Fotoğrafı
