Ürün ayrıntıları:
|
| Ürün: | 1.3 inç IPS TFT LCD | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 240x240 nokta | kapak camı: | özelleştirilebilir |
| Görüntüleme yönü: | Özgür bakış açısı ((80/80/80/80) | Arabirim: | SPI Arayüzü |
| PIN numarası: | 12 iğne | Bağlantı: | Bağlama |
| Yüzey Parlaklığı: | 250 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 1.3 inç kare LCD ekranı,240x240 kare LCD Ekranı,1.3 inç SPI LCD ekranı |
||
1.3 inç IPS TFT LCD 12 Pin Ürün Tanıtımı
SFTO130JY-7167AN, 1.3 inçlik bir çaplılık ve 240x240 çözünürlüklü tam renkli bir kare TFT LCD ekranıdır.Kullanıcıların programlama ve kullanımı için çok kullanışlı hale getiriyorSFTO130JY-7167AN modelinin modül boyutu 26.16x29.22 mm ve aktif alan boyutu 23.4x23.4 mm'dir.
Üründe kullanılan IPS teknolojisi, kullanıcıların ekranın panoramik görünümünü ve her yönden mükemmel bir kullanıcı deneyimini deneyimlemelerini sağlar.ST7789P3 denetleyici modüle entegre edilmiştir., 3.0V ila 3.6V mantıksal güç kaynağı voltaj aralığına sahiptir. -20 °C ila +70 °C sıcaklık aralığında çalışabilir ve depolama sıcaklık aralığı -30 °C ila +80 °C'dir.SFTO130JY-7167AN'ın FPC'si kullanıcı gereksinimlerine göre özelleştirilebilir ve yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
Özellik
| Ürün | İçeriği |
| LCD Boyutu | 1.3 inç ((Diagonal) |
| Ekran Kipi | Normalde siyah. |
| Karar | 240 ((H) RGB x 240 ((V) |
| Nokta mesafesi | 0.0975 (H) x 0.0975 ((V) mm |
| Etkin alan | 23.4 ((H) x 23.4 (V) mm |
| Modül boyutu | 26.16 ((H) x 29.22 ((V) x 1.5Max ((D) mm |
| Renk düzenlemesi | RGB Dikey şerit |
| Arayüz | SPI |
| Sürücü IC | ST7789P3 |
| Parlaklık | 250 (TYP) cd/m2 |
| Görme Yönü | Tüm Görünüm |
| Arka ışık | 2 Beyaz LED |
| Operasyon Temp. | -20°C ~ + 70°C |
| Depolama sıcaklığı. | -30°C ~ + 80°C |
| Ağırlık | TBD |
1.3 inç IPS TFT LCD 12 Pin Ürün Çizimi
Pin Tanımı
| - Hayır, hayır. | Simge | Açıklama |
| 1 | GND | Toprak |
| 2 | LEDK | Arka ışık katodu |
| 3 | LEDA | Arka ışık anodu |
| 4 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 5 | GND | Toprak |
| 6 | GND | Toprak |
|
7 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
| 8 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 9 | SCL | Serial saat iğnesi. |
| 10 | SDA | Seri veri girişi |
| 11 | Dönüştür | LCM Reset Pin |
| 12 | GND | Toprak |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
| Parlaklık |
- Hayır. |
250 |
- Hayır. |
Cd/m2 |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
- Hayır. |
20 |
- Hayır. |
mA |
| Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |
Optik özellikleri
| Ürün | Simge | Ölçme koşulları | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Yanıt Zamanı | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Görme açısı |
θ |
φ = 0o | 25 oC | - | 80 | - |
Değ |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Kontrast oranı | CR | - | 25 oC | 800 | - | - | |
|
CIE koordinatının rengi |
Beyaz | X | 25 oC | 0.300 | 0.302 | 0.304 |
- |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Kırmızı | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Yeşil |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Mavi |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Iletkenlik (polarizatörle) | 4. 18 | 4.65 | % | ||||

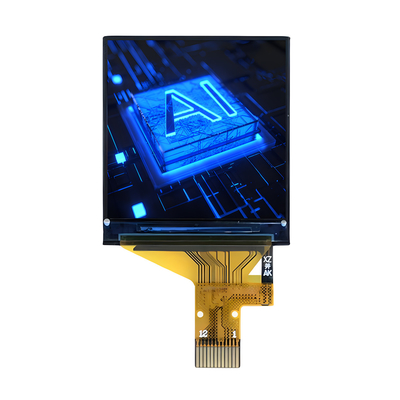

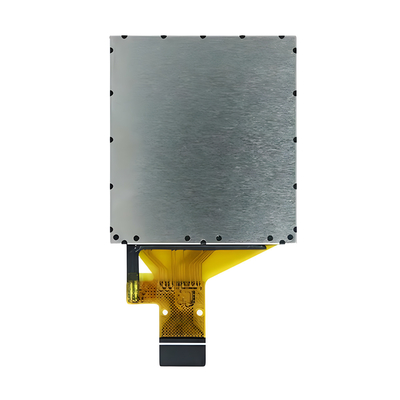

1.3 inç IPS TFT LCD 12 Pin Ürün Görüntüsü
