Ürün ayrıntıları:
|
| Ürün: | 1,54 inç TFT LCD | dokunmatik ekran: | Olmadan |
|---|---|---|---|
| Karar: | 240x240 nokta | kapak camı: | özelleştirilebilir |
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | Arabirim: | SPI Arayüzü |
| PIN numarası: | 10 iğne | Bağlantı: | Bağlama |
| Yüzey Parlaklığı: | 250 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | SPI Arayüzü kare LCD Ekranı,240*240 Nokta Kare LCD Ekranı,1.54 inç kare LCD ekranı |
||
IPS TFT 1.54 inç, SPI TFT LCD 1.54 inç Ürün Tanıtımı
Kare ekran, 1 boyut oranına sahip özel bir LCD ürünüdür:1, müşteri tasarımına göre özelleştirilebilir ve kesilebilir. kare ekran ekranları yavaş yavaş insanların dikkatini çekiyor, ultra ince genel boyutu, yüksek parlaklık,Uzun görüntü ömrüSAEFDISPLAY, daha sık el cihazlarında kullanılan 0.85 ", 1.3", 1.33 ", 1.4", 1.44 ", 1.54", 3.95 ", 4" ve 7.6 " boyutlarında kare ekranlar sağlayabilir.akıllı ev cihazları, ve diğer özel kurulum ortamları.
SFTO154JY-7166AN, 1.54 inçlik bir çaplılık ve 240x240 çözünürlüklü tam renkli bir kare TFT LCD ekranıdır.Kullanıcıların programlama ve kullanımı için çok kullanışlı hale getiriyor. SFTO154JY-7166AN modülünün boyutu 31.52 x 33.72mm ve aktif alan boyutu 27.72 x 27.72mm'dir. ST7789P3 tarafından kontrol edilir ve mantıksal güç kaynağı voltaj aralığı 3.0V ila 3.6V'dir.
Bu kare TFT LCD, -20 °C ila +70 °C sıcaklık aralığında çalışabilir ve depolama sıcaklık aralığı -30 °C ila +80 °C'dir.SFTO154JY-7166AN, yeni tasarlanmış dirençli dokunmatik ekran (RTP) veya kapasitif dokunmatik ekranla donatılabilir.
Özellik
| Ürün | Spesifikasyon | Birim |
| Ekran Kipi | Normalde Siyah, İletişim | / |
| Görme Yönü | Hepsi | / |
| Renkler | 262K. | / |
| Sürücü IC | ST7789 | / |
| Arayüz Tipi | 4 Kablo SPI | / |
| Boyut Çizelgesi | 31.52 ((W) x 33.72 ((H) x 1.94 ((T) |
mm |
| LCD Aktif Alanı | 27.72 ((W) x 27.72 ((H) |
mm |
| Karar | 240 RGB ((H) x 240 ((V) | piksel |
| Pixel Pitch | 0.1155 ((W) x 0.1155 ((H) |
mm |
IPS TFT 1.54 inç, SPI TFT LCD 1.54 inçÜrün Çizimi
Pin Tanımı
|
Pin. Hayır. |
Simge | Açıklama |
| 1 | GND | Toprak |
|
2 |
D/C |
Kaydet pin seç D/C= ̇ 1 ̇: Verileri göster. D/C = √0 √: Komut verileri. |
| 3 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 4 | SCL | Serial saat iğnesi |
| 5 | SDA | Seri veri girişi / çıkışı |
| 6 | Dönüştür | LCM Reset Pin |
| 7 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 8 | GND | Toprak |
| 9 | LEDA | Arka ışık anodu |
| 10 | LEDK | Arka ışık katodu |
En yüksek derecelendirmeler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
| Parlaklık |
- Hayır. |
250 |
- Hayır. |
Cd/m2 |
Optik Özellikler
| Parametreler | Simge | Durum | - Min. | Tipik. | - Max. - Hayır. | Birim | ||
|
Görme açısı aralığı |
Yatay | Θ3 |
CR>10 |
75 | 80 | - | Deg. | |
| Θ9 | 75 | 80 | - | Deg. | ||||
| Dikey | Θ12 | 75 | 80 | - | Deg. | |||
| Θ6 | 75 | 80 | - | Deg. | ||||
| Kontrast oranı |
CR |
Θ = 0 |
700 |
900 |
- |
- |
||
| İletişim | Tr |
- |
4.6 | 5.4 |
- |
% | ||
| Renk aralığı |
CG |
- |
45 |
50 |
- |
% | ||
|
ÜretimRenkli |
Kırmızı |
Rx |
Θ = 0 |
0.601 | 0.631 | 0.661 | - | |
| Ry | 0.300 | 0.282 | 0.660 | - | ||||
|
Yeşil |
Gx | 0.252 | 0.282 | 0.312 | - | |||
| Gy | 0.514 | 0.544 | 0.574 | - | ||||
|
Mavi |
Bx | 0.108 | 0.138 | 0.168 | - | |||
| - Evet. | 0.125 | 0.155 | 0.185 | - | ||||
| Beyaz Renklilik | Wx |
Θ = 0 |
0.261 | 0.291 | 0.321 | - | ||
| Wy. | 0.304 | 0.334 | 0.364 |
- |
||||
| Yanıt Zamanı | Tr + Tf |
Ta= 25 C Θ = 0 |
- |
30 |
35 |
ms |
||

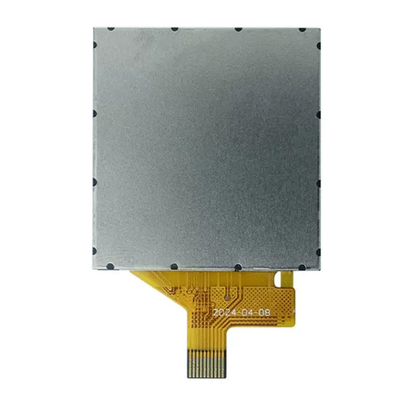

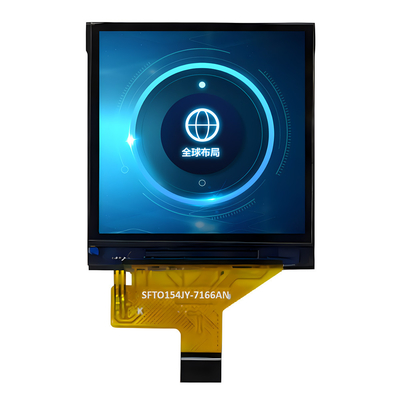

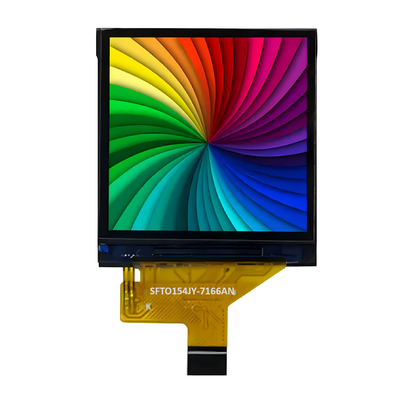

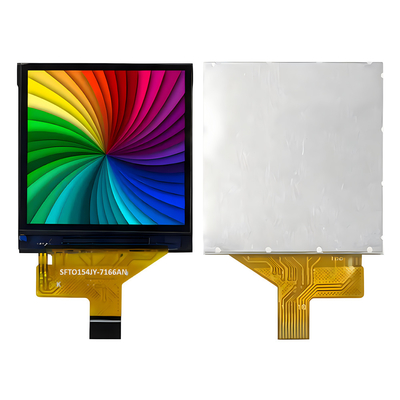

IPS TFT 1.54 inç, SPI TFT LCD 1.54 inçÜrün Görüntüsü
Güvenilirlik testi koşulları
| - Hayır. |
BİLGİ |
Durum | Kriter |
|
1 |
Yüksek sıcaklık(Çalışma dışı test) |
80°C*240 saat |
Bir kusur yok Oda sıcaklığında işletim fonksiyonu İzin verilir (Test öncesi ve sonrasında LCM'nin IDD'si spesifikasyona göre olmalıdır.
|
|
2 |
Düşük sıcaklık(Çalışma dışı test) |
-30°C*240 saat |
|
|
3 |
Yüksek sıcaklık/nemlilikte çalışmayan test |
60°C*90%RH*240 saat | |
|
4 |
Yüksek Sıcaklıkta Çalışma Test
|
70°C*240 saat |
|
|
5 |
Düşük sıcaklıkta çalışmakTest |
-20°C*240 saat |
|
| 6 | Termal şok testi | -20 °C ((30 Dakika) <>70 °C ((30 Dakika) * 10 DÜZENLER |
