Ürün ayrıntıları:
|
| Ürün: | 1.54 inç SPI EPD | Karar: | 152x152 Nokta Çözünürlük |
|---|---|---|---|
| PIN numarası: | 8 pim | Arabirim: | SPI |
| Sürücü Elemanı: | a-Si TFT Aktif Matris | Ekran Kipi: | AM EPD |
| Renk Göster: | Siyah+Beyaz | Optik: | Tüm Görüş Açıları |
| PCB Çizelge Karanlığı.: | 32 ((H) x 50 ((V) x 2.2 ((D) mm | Etkin Alan: | 27.512 ((H) x 27.512 ((V) mm |
| Piksel aralığı: | 181 x 181 (188 dpi) | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 152x152 Nokta E-Mürekkep Ekranı,1.54 inçlik elektronik kağıt ekranı,1.5 inçlik E-Mürekkep Ekranı |
||
SPI Arayüzü EPD 1.54 inç Ürün Tanıtımı
SFEPM154ZYBW-7174AN, SPI arayüzüne sahip aktif matris elektroforetik ekran (AM EPD) dir.54 inçlik e-mürekkep ekran modülü, 152 × 152 piksellik etkili bir alana sahiptir ve 1 bit siyah beyaz yeteneği ile görüntüler görüntüleyebilirBu modül bir TFT dizisi ile çalışan elektroforetik ekran ve entegre devre kapı sürücüsü, kaynak sürücüsü, MCU arayüzü, zamanlama kontrolörü, osilatör vb. DC-DC, SRAM, LUT, VCOM içerir.Bu modül taşınabilir elektronik cihazlar için kullanılabilir., örneğin elektronik raf etiketleme (ESL) sistemleri.
Özellikleri
Mekanik Özellikler
| Parametreler | Özellikler | Birim | Not: |
| Ekran Boyutu | 1.54 | İnç | |
| Ekran Çözünürlüğü | 152 ((H) × 152 ((V) | Piksel | Dpi:140 |
| Etkin Alan | 27.512 x 27.512 | mm | |
| Pixel Pitch | 0. 181 çarpı 0. 181 | mm | |
| Piksel Yapılandırması | Karesi | ||
| Çizelge Boyutu | 32.0(H) ×50.00(V) ×2.5 (D) | mm |
SPI Arayüzü EPD 1.54 inç Ürün Çizimi
![]()
Girdi/çıkış Pin Atasımı
| - Hayır.. | Adı | İ/Ç | Açıklama |
| 1 | GND | P | Toprak |
| 2 | VCC | P | Çip için güç kaynağı |
| 3 | SCL | Ben... | Serial Clock Pin (SPI) |
| 4 | SDA | İ/Ç | Seri Veri Pin (SPI) |
| 5 | RES# | Ben... | Sinyal girişini sıfırla. |
| 6 | DC | Ben... | Veriler / Komut Kontrol Pini |
| 7 | CS | Ben... | Çip seçin giriş iğnesi |
| 8 | Meşgul. | O. | Meşgul durum çıkış iğnesi |
Optik Özellikler
Ölçümler, aydınlatmanın 45 derecelik bir açıyla yapılır, tespit, aksi belirtilmedikçe diktir.
| Simge | Parametreler | Koşullar | Min. | Tipik. | En fazla. | Birimler | Notlar |
| R | Beyaz yansıtıcılık | Beyaz | 30 | 35 | - | % | 8-1 |
| CR | Kontrast oranı | İçeride | 8:1 | - | 8-2. | ||
| GN | 2Grey seviyesi | - | DS+(WS-DS) *n(m-1) | 8-3. | |||
| Güncelleme | Resim güncelleme süresi | 25 °C'de | 22 | - | saniye | ||
| Yaşam | Topr | 1 milyon kere veya 5 yıl. |
Notlar:
Işık ölçer, Eye-One Pro Spektrotometre.
8-2. CR = Tüm beyaz piksellerle yüzey yansıması/ Tüm siyah piksellerle yüzey yansıması.
8-3. WS: Beyaz, DS: Karanlık
Panel DC Özellikleri
| Parametreler | Simge | Koşullar | Uygulanabilir iğne | - Min. | Tipik. | En fazla. | Birim |
| Tek zemin | VSS | - | - | 0 | - | V | |
| Mantıksal güç kaynağı voltajı | VCC | - | VCC | 2.2 | 3.0 | 3.7 | V |
| Resim güncelleme süresi | - | 25 oC | - | - | 3 | - | saniye |
|
Uyku modundaki akım |
Islp_VCI |
DC/DC kapalı Saat yok. Giriş yükü yok RAM verileri saklanıyor |
- |
- |
25 |
- |
UA |
|
Derin uyku modundaki akım |
Idslp_VCI |
DC/DC kapalı Saat yok. Giriş yükü yok RAM verisi saklanmıyor |
- |
- |
3 |
5 |
UA |

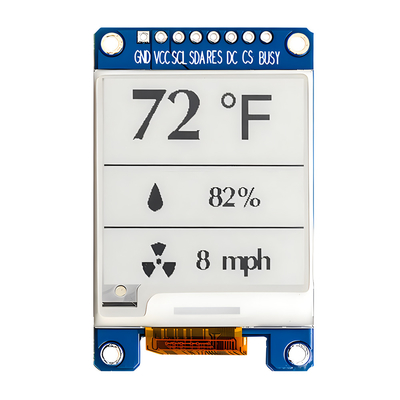

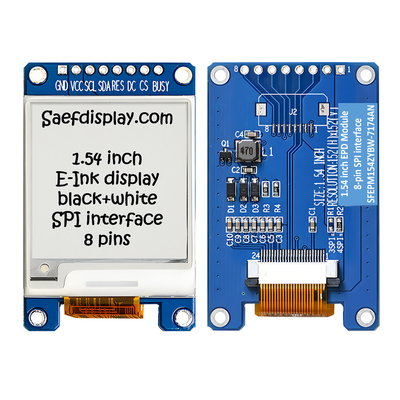

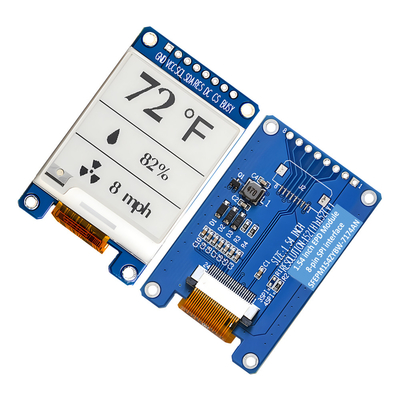

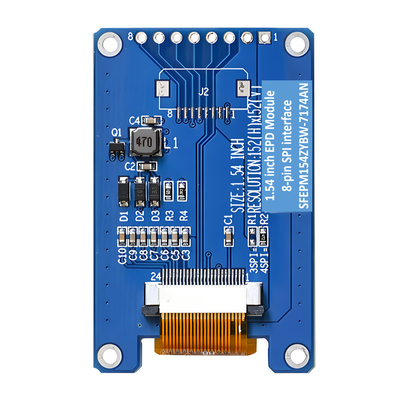

SPI Arayüzü EPD 1.54 inç Ürün Görüntüsü
![]()
![]()
![]()
