Ürün ayrıntıları:
|
| Ürün: | 1.3 inç TFT+PCB | pcb: | 7 başlıklı pin PCB |
|---|---|---|---|
| Karar: | 240x240 nokta | kapak camı: | özelleştirilebilir |
| Görüntüleme yönü: | IPS Ücretsiz Görüntüleme Açısı | Arabirim: | SPI Arayüzü |
| PIN numarası: | 7 pim | Bağlantı: | Başlık Pini |
| Yüzey Parlaklığı: | 250 cd/m2(sirke) | LED Ömrü: | 40.000 saat |
| Sertifika: | ISO9001:2015 / ISO1400:2015 | uyma: | Rohs & Reach Uyumlu |
| Vurgulamak: | 1.3" TFT LCD Ekranı,240x240 TFT LCD Ekranı,SPI LCD Ekran Modülü |
||
1.3 inçlik TFT LCD modülü, 240x240 IPS 65K SPI arayüzü ile tam renkli 3.3V,
51 STM32 Ar duino DIY için rutinler
SPI'ye seri çip, SPI arayüz sinyallerini seri sinyallere dönüştürebilen ve dış cihazları bağlamak ve onlarla iletişim kurmak için kullanılabilen çok fonksiyonel bir çiptir.SPI'ye seri port çipleri yüksek hızlı iletim avantajlarına sahiptir, düşük güç tüketimi ve kullanım kolaylığı ve bilgisayar donanımı, ev aletleri ve endüstriyel kontrol gibi uygulama senaryolarında kullanılabilir.
Bu 1.3 inçlik TFT LCD ekran modülü, SPI Serili konektörü ile 7 pinlik bir ekran ekranıdır.Bu yüzden..., her düğüm nispeten bağımsızdır ve sürekli kontrol edilebilir, bu da sadece ekranın yanıt hızını iyileştirmekle kalmaz, aynı zamanda hassas kontrolü de sağlar.Ekran noktası boyutu 240 * 240, ve iki görüntüleme moduna sahiptir: yatay görüntüleme ve dikey görüntüleme. Görüntüleme yönü ayarlanabilir. Bu modülün çalışma voltajı 3.3V;IC sürücüsü ST7789 ve 23 boyutlu bir ekran alanı.4 * 23.4mm; TFT modülü boyutu: 27.5 * 39mm.
Özellikleri
| Ürün |
İçeriği |
| Parça numarası | SFTM130JY-7181AN |
| LCD Boyutu | 1.3 inç ((Diagonal) |
| Ekran Kipi | Normalde siyah. |
| Karar | 240 ((H) RGB x 240 ((V) |
| Nokta mesafesi | 0.0975 (H) x 0.0975 ((V) mm |
| Etkin alan | 23.4 ((H) x 23.4 (V) mm |
| Modül boyutu | 27.5 ((H) x 39.0 ((V) x 11.3 ((D) mm |
| Renk düzenlemesi | RGB Dikey şerit |
| Arayüz | SPI |
| Sürücü IC | ST7789 |
| Parlaklık | 250 (TYP) cd/m2 |
| Görme Yönü | Tüm Görünüm, IPS |
| Arka ışık | 2 Beyaz LED |
| Operasyon Temp. | -20°C ~ + 70°C |
| Depolama sıcaklığı. | -30°C ~ + 80°C |
| Ağırlık | TBD |
Çizim
Pin Tanımı
| - Hayır, hayır. | Adı | İ/Ç | Açıklama |
| 1 | VCC | P | Çip için güç kaynağı, DC 3.3-5V |
| 2 | GND | P | Toprak |
| 3 | SCL | Ben... | Serial Clock Pin (SPI) |
| 4 | SDA | İ/Ç | Seri Veri Pin (SPI) |
| 5 | RES# | Ben... | Sinyal girişini sıfırla. |
| 6 | DC | Ben... | Veriler / Komut kontrol pını, SPI Seçimi / Komut Seçimi |
| 7 | BLK | Ben... | Arka ışık kontrolü, varsayılan yüzen, düşük seviyede kapalı |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
- Hayır. |
20 |
- Hayır. |
mA |
| Çalışma ömrü | - Hayır. | - Hayır. | 40000 |
- Hayır. |
Saatler. |
Optik özellikleri
| Ürün | Simge | Ölçme koşulları | - Min. | Tipik. | - Max. - Hayır. | Birim | |
| Yanıt Zamanı | Tr+Tf | θ = 0o φ = 0o | 25 oC |
- |
30 | 35 |
ms |
|
Görme açısı |
θ |
φ = 0o | 25 oC | - | 80 | - |
Değ |
| φ = 180o | 25 oC | - | 80 | - | |||
|
θ |
φ = 90o | 25 oC | - | 80 | - | ||
| φ = 270o | 25 oC | - | 80 | - | |||
| Kontrast oranı | CR | - | 25 oC | 800 | - | - | |
| CIE koordinatının rengi | Beyaz | X | 25 oC | 0.300 | 0.302 | 0.304 | - |
| Y | 25 oC | 0.323 | 0.325 | 0.327 | |||
| Kırmızı | X | 25 oC | 0.622 | 0.624 | 0.626 | ||
| Y | 25 oC | 0.327 | 0.329 | 0.331 | |||
|
Yeşil |
X | 25 oC | 0.286 | 0.288 | 0.290 | ||
| Y | 25 oC | 0.520 | 0.522 | 0.524 | |||
|
Mavi |
X | 25 oC | 0.134 | 0.136 | 0.138 | ||
| Y | 25 oC | 0.135 | 0.137 | 0.139 | |||
| Iletkenlik (polarizatörle) | 4. 18 | 4.65 | % | ||||

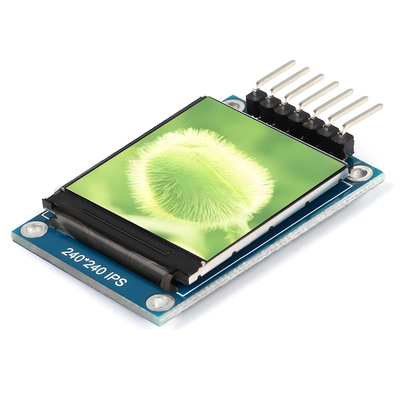

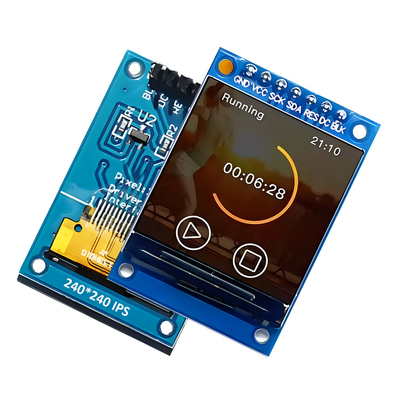

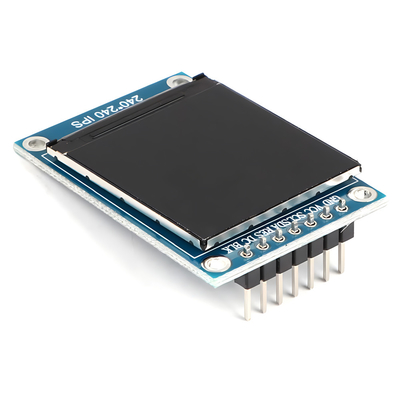

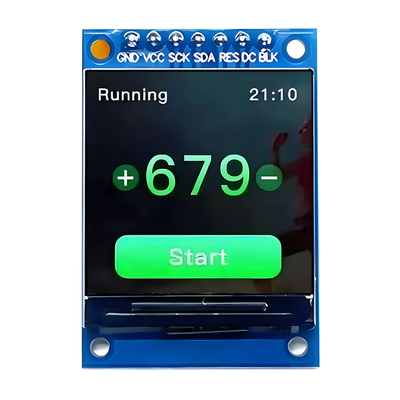

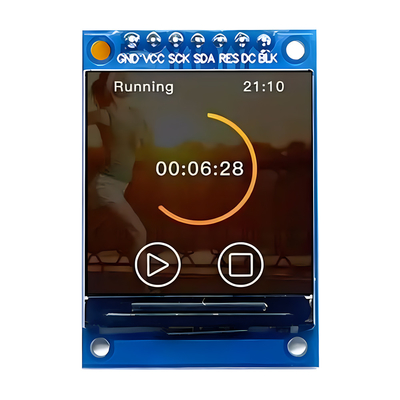

Ürün Görüntüsü
Güvenilirlik Denemesi
| Test Ürünü |
Test Durumu |
Denemeden sonra denetim |
| Yüksek sıcaklıkta çalışma | 86 saat boyunca 85°C |
Test tamamlandıktan sonra, test edilen LCD numuneler, işlevsel ve görsel incelemeden önce 2-4 saat veya daha uzun süre normal bir iç sıcaklık ve nem ortamına yerleştirilmelidir.Örneklerin aşağıdaki kusurlara sahip olmasına izin verilmez:: 2Her test edilen modül sadece test projelerinden biri için kullanılabilir. |
| Düşük Sıcaklıkta Çalışma | -30°C. 96 saat. | |
| Yüksek sıcaklıkta depolama | 86 saat boyunca 85°C | |
| Düşük Sıcaklıkta Depolama | -30°C. 96 saat. | |
| Yüksek Sıcaklık İşlemi Nem İşlemi | 60°C,% 90RH 72 saat | |
| Isı Şoku | -10°C (yaklaşık 30 dakika) ~+25°C (yaklaşık 5 dakika) ~+60°C (yaklaşık 30 dakika) 10 döngü boyunca | |
| titreşim testi (çalışma yok) |
Sıklık: 10~55Hz Amplituda:1.0 mm süpürme süresi: 11 dakika Test süresi: X, Y, Z'nin her yönü için 6 döngü |
|
| Statik elektrik testi | Dokunma ±4KV, hava dokunuşu ±8KV |
