Ürün ayrıntıları:
|
| Ürün: | 2.4 inç IPS TFT LCD | Karar: | 240*320 piksel |
|---|---|---|---|
| dokunmatik ekran: | Olmadan | Görüntüleme yönü: | IPS, Tüm Görüş Açıları |
| Arabirim: | SPI | PIN numarası: | 10 pin (24 pin isteğe bağlı) |
| Bağlantı: | Eklenti | Yüzey Parlaklığı: | 400 cd/m2 (Özelleştirilebilir) |
| Sürücü IC: | ST7789V | LED Ömrü: | 40.000 saat |
| Çalışma sıcaklığı.: | -20°C ila +70°C | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 10 Pin IPS TFT LCD,2.4 inç IPS TFT LCD,SPI Arayüzü IPS TFT LCD |
||
2.4 inç IPS TFT LCD SPI Arayüzü 240*320 Nokta Ürün Tanıtımı
2.4 inçlik TFT LCD ekranı, yüksek çözünürlüklü, canlı renkler ve hızlı yanıt hızına sahip yaygın bir aktif matris LCD ekran cihazıdır.Endüstriyel kontrol alanlarıTüketici elektroniği alanında, 2.4 inçlik TFT LCD ekranları akıllı giyilebilir cihazlarda, taşınabilir oyun konsollarında, akıllı ev kontrol panellerinde ve diğer ürünlerde yaygın olarak kullanılır.Tam renkli ve geniş görüntüleme açısı, tüketicilerin ekran efektleri için taleplerini karşılar.
2240 × 320 piksel çözünürlüğü olan.4 inç IPS TFT ekranı net bir görüntü gösterimi sağlar. Sürücü IC'si ST7789V'dir ve birden fazla arayüzü ve yüksek renk derinliğini destekler.Bu model SFTO240JY-7179AN bir SPI arayüzüne sahiptir ve 400cd / m 2 bir parlaklığa ulaşabilirFarklı aydınlatma koşullarına uyarlanır. IPS teknolojisini benimserek, her açıdan iyi bir görsel deneyimi sağlayan neredeyse 180 ° tam görüş alanı sağlar.Ürün -20 °C ve 70 °C arasında çalışabilir ve çeşitli çevresel koşullara uyarlanabilir-30 °C ve 80 °C arasında saklanabilir, bu da uzun süreli depolamanın performansını etkilememesini sağlar.
Özellikleri
| Ürün | Spesifikasyon | Birim |
| Ekran Kipi | Normalde Siyah, İletişim | / |
| Görme Yönü | Hepsi | / |
| Renkler | 262K. | / |
| Sürücü IC | ST7789 | / |
| Arayüz Tipi | 4 Hat SPI | / |
| Boyut Çizelgesi | 42.72 ((W) x 59.46 ((H) x 2.34 ((T) |
mm |
| Etkin Alan | 36.72 ((W) x 48.96 ((H) |
mm |
| Karar | 240 RGB ((H) x 320 ((V) | piksel |
| Pixel Pitch | 0.153 ((W) x 0.153 ((H) |
mm |
Çizim
![]()
Arayüz Pin Açıklaması
|
Pin. Hayır. |
Simge | Açıklama |
| 1 | GND | Toprak |
|
2 |
RS |
Kaydet pin seç, RS= ̇ 1 ̇: Verileri göster. RS = √0 √: Komut verileri. |
| 3 | CS |
Çip seç pin ((Low ✓ etkinleştir) |
| 4 | SCL | Serial saat iğnesi. |
| 5 | SDA | Seri veri girişi/çıkışı |
| 6 | Dönüştür | LCM Reset Pin |
| 7 | VCC | Analog için güç kaynağı (2.8V-3.3V) |
| 8 | GND | Toprak |
| 9 | LED+ | Arka ışık anodu |
| 10 | LED- | Arka ışık katodu |
Mutlak Maksimum Reytingler
| Parametreler | Simge | Min. | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.6 | V |
| Analog besleme voltajı | VCC | - 0 oldu.3 | 4.6 | V |
| Çalışma sıcaklığı | Yukarı | - 20 | 70 | °C |
| Depolama sıcaklığı | Tst | -30 | 80 | °C |
| Nemlilik | RH |
- Hayır. |
% 90 (max60C) | RH |
Elektriksel Özellikler
| Parametreler | Simge | Min. | Tip | En fazla. | Birim |
| Mantıksal Güçlendirme Voltajı | IOVCC | 1.65 | 1.8/2.8 | 3.3 | V |
| Analog besleme voltajı | VCC | 2.6 | 2.8 | 3.3 |
- Hayır. |
| Girdi akımı | Bilmiyorum. |
- Hayır. |
20 |
- Hayır. |
mA |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| İleri Voltaj | Vf | 3.0 | 3.2 | 3.4 | V |
| İleri Akım | Eğer |
- Hayır. |
80 |
- Hayır. |
mA |
| Çalışma ömrü |
- Hayır. |
- Hayır. |
40000 |
- Hayır. |
Saatler. |

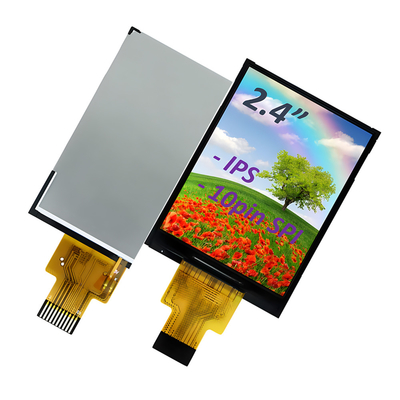

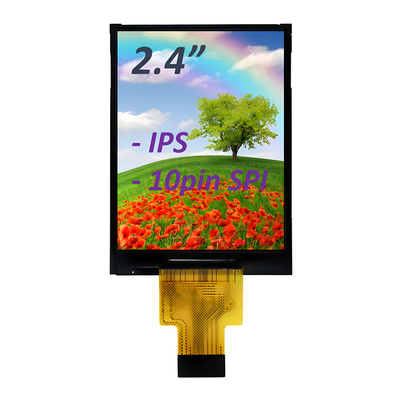

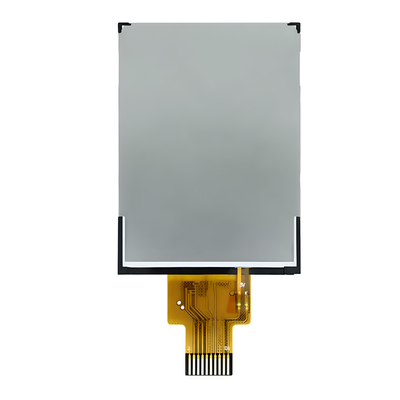

Ürün Fotoğrafı
![]()
![]()
![]()
![]()
![]()
Tesisler ve Sertifikalar
![]()
![]()
