Ürün ayrıntıları:
|
| Anahtar kelimeler: | 7" Otomotiv TFT Dokunmatik LCD | dokunmatik ekran: | Kapasitif dokunmatik ekran ((CTP) |
|---|---|---|---|
| Karar: | 1024x600 | Kombinasyon: | Optik Bağlantı |
| Lcm Arayüzü: | MIPI | Pimler: | 30 pim |
| Yüzey Parlaklığı: | 500 cd/m2 | Anahat boyutu: | 164,7 x 99,7 x 4,59 (mm) |
| Etkin Alan: | 154,21 x 85,92 (mm) | LED Ömrü: | 40.000 saat |
| Görüntüleme yönü: | IPS, Tüm Görüş Açıları | CTP Arayüzü: | I2C |
| Çalışma sıcaklığı.: | –30℃ ila +75℃ | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | Otomotiv sınıfı TFT Ekran Modülü,1024x600 TFT Ekran Modülü,7 inçlik TFT Ekran Modülü |
||
Otomobil elektroniği ve özel endüstriler için özel olarak özelleştirilmiş bir dokunmatik ekran TFT ekranı olarak, SAEF teknolojisinden SFTO700TZ-7196ACT aşağıdaki müdahale karşıtı performans avantajlarına sahiptir:
Yüksek istikrar: Otomobil sınıfı TFT LCD ekranları istikrarlı kalmalı ve çarpmadan veya çarpmadan sürekli çalışmalıdır.Özellikle çeşitli sert hava ve yol koşullarına rastlayabileceğiniz araba ortamlarındaBu nedenle, istikrar için gereksinimler çok yüksektir.
Güçlü müdahale karşıtı yetenek: Otomobillerde TFT LCD ekranlarının görüntüleme etkisini ve istikrarını etkileyebilecek çeşitli elektromanyetik ve elektrostatik müdahaleler vardır.Bu ekran modülü çeşitli müdahaleye direnmek için tasarlanmıştırElektromanyetik müdahale, elektrostatik müdahale vb. dahil olmak üzere, karmaşık elektromanyetik ortamlarda bile istikrarlı görüntülemeyi sağlar.
Mükemmel elektromanyetik uyumluluk: Otomobil elektroniği alanında,Ekran ekranları, araba elektronik cihazlarından kaynaklanan elektromanyetik müdahaleye karşı yüksek elektromanyetik uyumluluğa sahip olmalıdır.TFT ekran modülü, özel tasarımları ve malzemeleri benimseyerek elektromanyetik müdahalelerin etkisini azaltarak bunu göz önünde bulundurarak tasarlanmıştır.
Yüksek ve düşük sıcaklığa direnç: Otomobiller yüksek ve düşük sıcaklıklı ortamlarla karşılaşabilir, bu da TFT LCD ekranlarının performansını ve güvenilirliğini etkileyebilir.Bu ekran modülü geniş bir sıcaklık aralığına uyum sağlamak için özel olarak tasarlanmıştır, aşırı sıcaklıklarda bile normal çalışmayı sağlar.
Yüksek kaliteli hammaddeler ve üretim süreçleri: TFT LCD ekranlarının ömrünü ve güvenilirliğini sağlamak için, yüksek kaliteli hammadde ve üretim süreçlerini seçmek gerekir.ve sıkı bir kalite kontrolü yürütmek.
Yukarıdaki müdahale önleme önlemleri sayesinde, 7 inçlik otomotiv sınıfı kapasitif dokunmatik ekran TFT ekran modülü çeşitli ortamlarda istikrarlı ve güvenilir ekran performansı sağlayabilir.Otomobil elektroniği alanında yüksek güvenilirlik görüntüleme cihazlarına olan talebi karşılamak.
Özellikleri
| Model Numarası: | SFTO700TZ-7196ACT |
| Anahtar kelimeler: | 7 inç otomobil TFT dokunmatik LCD |
| Karar: | 1024x600 |
| Dokunmatik ekran: | Kapasitif dokunmatik ekran ((CTP) |
| Kombinasyon: | Optik Bağlantı |
| LCM arayüzü: | MIPI |
| Yüzey Parlaklığı: | 500 Cd/m2 |
| Tırnaklar: | 30 Pin |
| Çizelge Boyutu: | 164.7 X 99.7 X 4.59 (mm) |
| Etkin Alan: | 154.21 X 85.92 (mm) |
| Görme yönü: | IPS, Tüm Görme Açıları |
| Çalışma Temp.: | 30°C +75°C'ye kadar |
| LED ömrü: | 40000 Saat |
| CTP arayüzü: | I2C |
| Uygunluk: | REACH ve RoHS uyumlu |
Mekanik Çizim
Arayüz Pin Açıklaması
| Pin No. | Simge | Açıklama |
| 1 | LEDA | LED anodu |
| 2 | LEDA | LED anodu |
| 3 | VGH | Kapı AŞKİ Voltaj |
| 4 | VGL | Kapı OFF Voltajı |
| 5 | UPDN | Dikey tarama yönü |
| 6 | SHLR | Yatay tarama yönü |
| 7 | LEDK | LED Katod |
| 8 | LEDK | LED Katod |
| 9 | AVDD | Analog devreler için güç |
| 10 | GND | Toprak |
| 11 | MIPI_TDP3 | MIPI diferansiyel veri girişi |
| 12 | MIPI_TDN3 | MIPI diferansiyel veri girişi |
| 13 | GND | GND |
| 14 | MIPI_TDP2 | MIPI diferansiyel veri girişi |
| 15 | MIPI_TDN2 | MIPI diferansiyel veri girişi |
| 16 | GND | GND |
| 17 | MIPI_TCP | MIPI diferansiyel saat girişi |
| 18 | MIPI_TCN | MIPI diferansiyel saat girişi |
| 19 | GND | GND |
| 20 | MIPI_TDP1 | MIPI diferansiyel veri girişi |
| 21 | MIPI_TDN1 | MIPI diferansiyel veri girişi |
| 22 | GND | GND |
| 23 | MIPI_TDP0 | MIPI diferansiyel veri girişi |
| 24 | MIPI_TDN0 | MIPI diferansiyel veri girişi |
| 25 | GND | GND |
| 26 | STBYB | Bekleme Kipi seç. |
| 27 | Dönüştür | Küresel sıfırlama çubuğu |
| 28 | VDD | Dijital devreler için güç |
| 29 | VDD | Dijital devreler için güç |
| 30 | VCOM | Genel mod voltajı |
En yüksek mutlak sınır
| Ürün | Simge | - Min. | TYP | - Max. - Hayır. | Birim |
| Güç kaynağı voltajı | VDD | - 0 oldu.3 | - | 3.96 | V |
| Girme/çıkma güç voltajı | VDDIO | - 0 oldu.3 | - | 3.96 | V |
| AVDD giriş gücü | AVDD | - 0 oldu.3 | - | 12 | V |
| Güç kaynağı voltajı üzerine kapı | VGH | - 0 oldu.3 | - | VGL+32 | V |
| Geçit kapalı güç kaynağı voltajı | VGL | VGH-32 | - | 0.3 | V |
| VMID voltajı | VMID | - 0 oldu.3 | - | 6.6 | V |
| Ortak güç kaynağı voltajı | VCOM_OP | - 0 oldu.3 | - | 5.43 | V |
| VOTP (OTP gücü) | VOTP | - | - | 9 | V |
| Çalışma sıcaklığı | TOPR | -30 | - | 75 | °C |
| Depolama sıcaklığı | TSTG | -30 | - | 80 | °C |
| Ürün | Simge | Min. | Türü | En fazla. | Birim | Test koşulları |
| Çalışma voltajı | VDD | 2.6 | - | 3.6 | V | - |
| Besleme akımı | IDD | - | - | 5 | mA | VDD=2.8V, Ta=25°C |
| Giriş voltajı | HIV | 0.8VDD | - | VDD | V | - |
| VIL | 0 | - | 0.2VDD | V | ||
| Giriş sızıntı akımı | IIL | - Bir.0 | - | 1.0 | mA | VIN=VDD veya VSS |
Arka ışık Elektrikli-optik özellikler
| Ürün | Simge | MIN | TYP | Max | Birlik |
Durum |
| Güçlendirme Voltajı | Vf | 9.0 | 9.6 | 10.2 | V | Eğer=180 mA |
| Besleme akımı | Eğer | - | 180 | - | mA | - |
| Ters Voltaj | Vr | - | - | 5 | V | - |
| Güç dağılımı | Pd | - | 1728 | - | mW | - |
| LCM için ışık yoğunluğu |
- |
450 | 500 | - | Cd/m2 | Eğer=180mA |
| LCM için tekillik | - | 80 | - | - | % | Eğer=180 mA |
| Arka ışık rengi | Beyaz | |||||
Optik özellikleri
| - Hayır, hayır. | BİLGİ | Simge | Koşullar | Spesifikasyon | Birim | |||
| Min. | Tip | En fazla. | ||||||
| 1 | Yanıt Zamanı | Tr+Tf | 25°C | - | 25 | - | Bayan | |
| 2 | İletişim (PL ile) | T ((%) | - | - | 5.0 | - | - | |
| 3 | Kontrast oranı | Kr |
θ=0, Normal bakış açısı |
- | 800 | - | - | |
| 4 |
İzleme Açı
|
- Evet. | θR | CR>10 | - | 85 | - | Değ |
| θL | - | 85 | - | |||||
| Ver. | Θ+ | - | 85 | - | ||||
| - Evet. | - | 85 | - | |||||

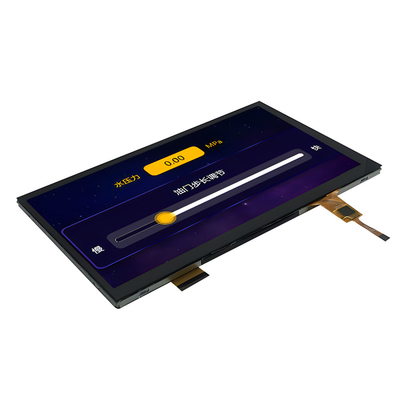

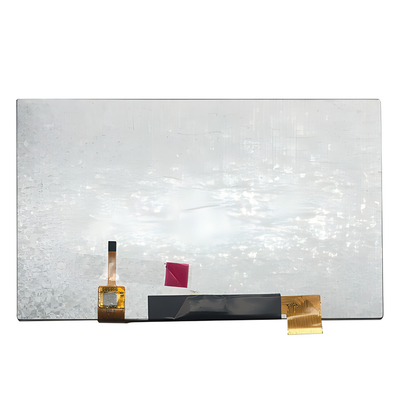

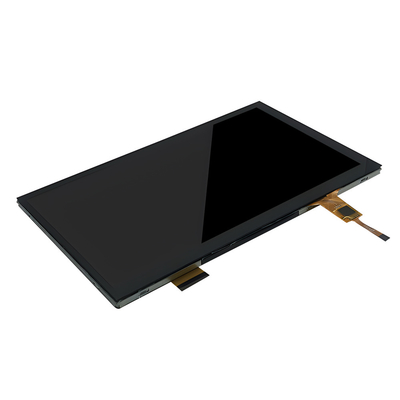

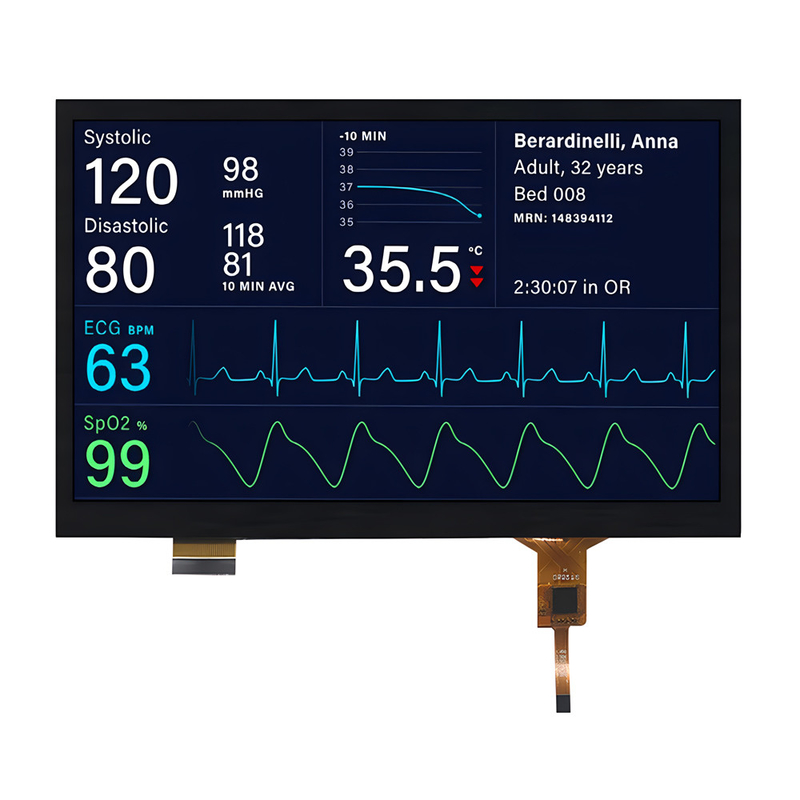

Ürün Görüntüsü
