Ürün ayrıntıları:
|
| Ürün: | CTP'li 2.8 inç TFT | Karar: | 240*320 nokta |
|---|---|---|---|
| Arabirim: | 4 telli SPI | dokunmatik ekran: | PCAP |
| Görüntüleme yönü: | IPS Tüm Görme Açıları | PCAP Yapısı: | GFF |
| LCD Denetleyici: | ST7789V | PIN numarası: | 10 iğne |
| Bağlantı: | ZIF FPC | Yüzey Parlaklığı: | 400 cd/m2(sirke) |
| LED Ömrü: | 40.000 saat | uyma: | REACH ve RoHS Uyumlu |
| Vurgulamak: | 400 nit IPS TFT Ekranı,Optik Bağlantı IPS TFT Ekran,2.8 inç IPS TFT Ekranı |
||
Bu ürün hakkında SFTO280PY-7200ACT 2.8 inç kapasitif dokunmatik ekran TFT modülü
Optik bağlı kapasitif dokunma 2.8 inç IPS TFT ekranı, gelişmiş görüntüleme ve dokunma teknolojilerini entegre eden bir cihazdır.Aşağıda SFTO280PY-7200ACT ürününün ayrıntılı bir tanıtımı bulunuyor.:
Ürün Bilgisi
- Ekran boyutu: 2.8 inç
- Çözünürlük: 240x320 piksel
- Ekran Teknolojisi: IPS (Yatay Değişimi) teknolojisi, geniş bir görüntüleme açısı ve renk doğruluğu sağlar
- Parlaklık: 400 nit, çeşitli ışık koşullarında görüntülemeye uygundur
- Dokunmatik ekran teknolojisi: kapasitif, yüksek hassasiyet ve hassas dokunmatik kontrol sağlar
- Arayüz: Mikro denetleyiciler veya diğer işlemcilerle kolay bir bağlantı için SPI (Serial Peripheral Interface) ve I2C (Inter Integrated Circuit) arayüzlerini destekleyen dokunmatik ekran destekleyen TFT ekranı
-Optik yapıştırma: dokunmatik ekranı ve ekranı birleştirmek için optik yapıştırıcı kullanmak, dokunma doğruluğunu ve görüntüleme etkisini artırmak
- Çoklu dokunuş: genellikle birden fazla parmağın aynı anda çalışmasına izin veren çoklu dokunuş işlevini destekler
-Dayanıklılık: Kapasitik dokunmatik ekranlar, dirençli dokunmatik ekranlardan daha dayanıklıdır ve fiziksel hasara daha az duyarlıdır
Uygulama senaryoları
- Endüstriyel Kontrol Paneli: Endüstriyel ekipmanları görüntülemek ve kontrol etmek için kullanılır
-Tıbbi ekipman: Tıbbi ekipmanla ilgili önemli bilgileri gösterin
-Tüketici elektronik ürünleri: akıllı ev cihazları, el oyun konsolları vb.
- Araç ekranında: Aracın gösterge paneli veya infotainment sistemi için kullanılır
-İşletme bilgi sistemleri: POS makineleri, kendi kendine hizmet veren terminaller vb.
Ürün avantajları
- Yüksek parlaklık: 400 nit parlaklık çeşitli aydınlatma koşullarında net görüntüleme sağlar
- Yüksek Kontrast: IPS teknolojisi daha iyi kontrast ve renk performansı sağlar
-Çok dokunma: Kapasitif dokunma ekranı çok dokunma destekler, daha düzgün bir etkileşimli deneyim sağlar
-Optik bağlama: görüntüleme etkisini ve dokunma doğruluğunu artırır.
Özetle, optik bağlanmış kapasitif dokunma 2.8 inç IPS TFT ekranı yüksek parlaklık, yüksek kontrast ve çoklu dokunma özelliklerini birleştirir.Çeşitli uygulama senaryoları için uygun hale getirmek ve mükemmel kullanıcı etkileşimi deneyimi sağlamak.
Özellikleri
| Ürün | Spesifikasyon | Birim |
| Ekran Boyutu | 2.8 inç | Çapraz |
| Piksel sayısı | 240RGB ((H) x 320 ((V) | Pikseller |
| Ekran alanı | 43.20 ((H) x57.60 ((V) | mm |
| Pikselleşme | 0.180 ((H) x0.180 ((V) | mm |
| Çizelge Boyutu | 50.00x69.20x3.10 | mm |
| Piksel düzenlemesi | RGB Dikey Şerit | - Hayır. |
| Görüntüleme modu | Normalde siyah. | - Hayır. |
| Görme Yönü (Göz) | Hepsi | - Hayır. |
| Renk Göster | 262K. | - Hayır. |
| Parlaklık ((cd/m2) | 400 | nit |
| Kontrast oranı | 1200:1 | - Hayır. |
| Arayüz | 4 kablolu SPI | |
| Arkaplan ışığı | LED yan lamba tipi | - Hayır. |
| Sürücü IC | ST7789V | |
| Çalışma sıcaklığı | -20 ~ 70 | °C |
| Depolama sıcaklığı | -30~80 | °C |
| Dokunmatik ekran | Kapasitatif dokunmatik ekran | |
| Dokunmatik ekran arayüzü | I2C | |
| TFT+CTP montajı | Optik Bağlantı |
Çizim
TFT Arayüz Pin Tanımı
| Kimlik numarası. | Simge | Görev |
| 1 | GND | Toprak |
| 2 | VCC | Güç kaynağı. 2.8V. |
| 3 | SDA | SPI arayüzünün giriş/çıkış iğnesi |
| 4 | SCLK | Bu pin seri arayüz saati için kullanılır |
| 5 | CS | Çip seçin giriş iğnesi |
| 6 | Dönüştür | Dış sıfırlama girişi |
| 7 | LEDA | LED arka ışık ((Anod) |
| 8 | LEDK | LED arka ışık (katot) |
| 9 | NC | NC |
| 10 | RS | Dört satırlı seri arayüzünde veri/komut seçimi iğnesi göster |
CTP Pin Tanımı
| 1 | GND | Toprak |
| 2 | CTP_RST | Dokunmatik ekranı sıfırla |
| 3 | CTP_INT | Dokunmatik ekran kesinti sinyali |
| 4 | CTP_SDA | Dokunmatik ekran veri sinyali |
| 5 | CTP_SCL | Dokunmatik ekran saat sinyali |
| 6 | VCC | Güç kaynağı |
Optik özellik
|
Ürün |
Simge |
Durum |
Min. |
Türü |
En fazla. |
Birim |
|
|
Beyaz parlaklık (Orta) |
Lv |
Θ=0 Normal. İzleme Açı IBL=80mA |
- Hayır. |
400 |
- Hayır. |
cd/m2 |
|
|
Yanıt süresi |
Tr+Tf |
- Hayır. |
30 |
35 |
ms |
||
|
Kontrast oranı |
CR |
1000 |
1200 |
- Hayır. |
- Hayır. |
||
|
Renk Renklilik (CIE1931) |
Beyaz |
Wx |
- Hayır. |
0.308 |
- Hayır. |
|
|
|
Wy. |
- Hayır. |
0.339 |
- Hayır. |
||||
|
Görme açısı |
Hor. |
İL |
CR≥10 |
75 |
80 |
- Hayır. |
|
|
ΘR |
75 |
80 |
- Hayır. |
||||
|
Ver |
- Evet. |
75 |
80 |
- Hayır. |
|||
|
ΘD |
75 |
80 |
- Hayır. |
||||
|
Parlaklık tekdüzeliği |
Ortalama |
Θ=0 |
80 |
90 |
- Hayır. |
% |
|
|
Renk aralığı |
NTSC |
Θ=0 |
65 |
70 |
- Hayır. |
% |
|
|
Optima Görünüm Yönü |
Hepsi |
||||||
TFT LCD Özellikleri
| Ürün | Simge | - Min. | Tipik. | - Max. - Hayır. | Birim |
| Analog besleme voltajı | VDD | 2.4 | 2.8 | 3.3 | V |
| Dijital besleme voltajı | VDDI | 1.65 | 1.8 | 3.3 | |
| Giriş sinyali Voltajı | HIV | 0.7VDDI | - | VDDI | V |
| VIL | GND | - | 0.3VDDI | V |
Arka ışık özellikleri
| Ürün | Simge | Min. | Tip | En fazla. | Birim |
| LED akımı | İL | - | 60 | 80 | mA |
| LED voltajı | VL | - | 2.8 | 3.2 | V |
| LED çalışma ömrü | Saat. | 30000 | 40000 | - | Saat |

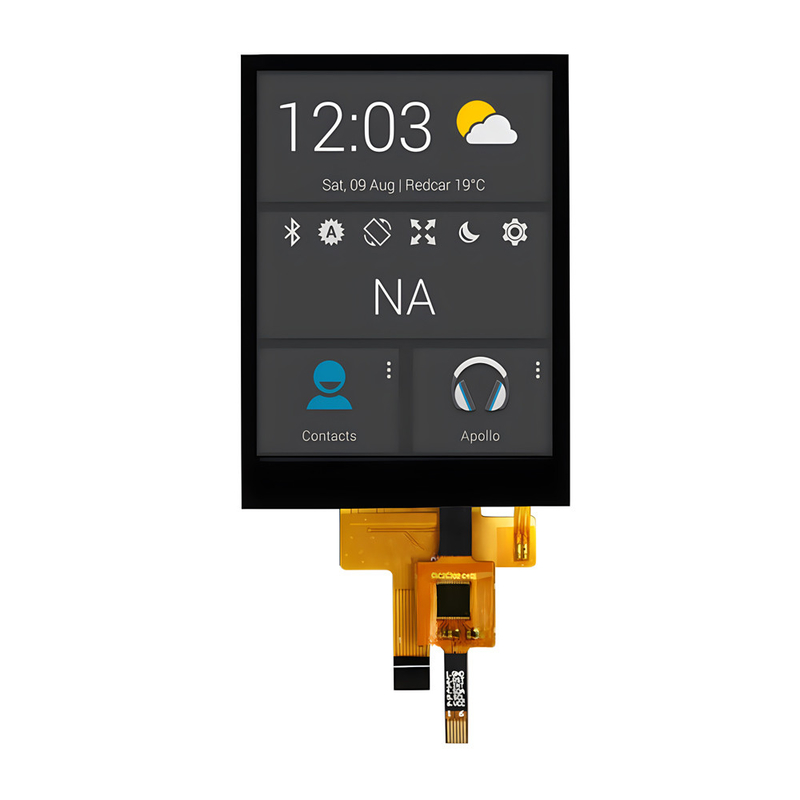

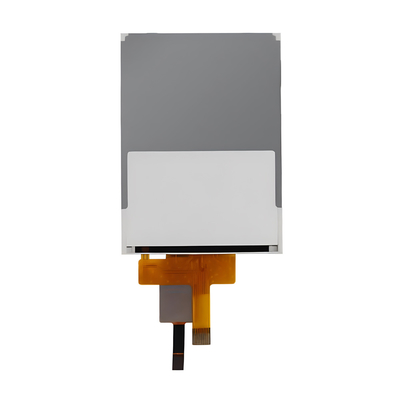

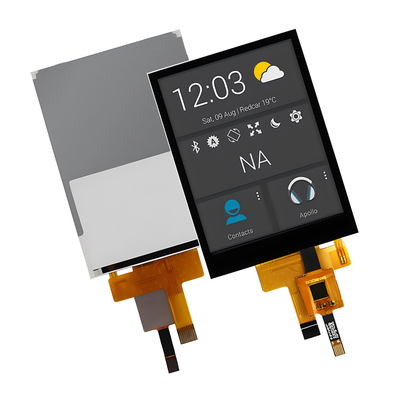

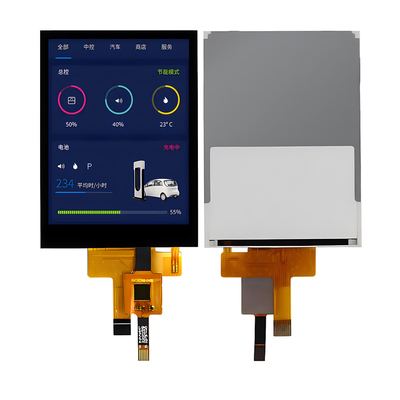

Ürün Görüntüsü
