Bu madde hakkında SFTO1130GX-7220AN
11440x1920 piksel çözünürlüğü olan, MIPI 4 kanallı arayüzü ile donatılmış, 3 inçlik IPS TFT LCD ekranı,Yüksek çözünürlüklü ve geniş açılı ekran gerektiren uygulamalar için özel olarak tasarlanmış bir ekran modülüdürAşağıda ürünün ayrıntılı bir tanıtımı bulunuyor:
- IPS (In Plane Switching) teknolojisini kullanarak, geniş görüntüleme açıları ve doğru renk üretimi sağlar, böylece farklı açılardan bakıldığında görüntülerin net ve gerçekçi kalmasını sağlar.IPS teknolojisi genellikle daha yüksek kontrast sağlar, siyahı daha koyu, beyazı daha parlak ve renkleri daha canlı yapar.
- Çözünürlük 440x1920 piksel olup, açık görüntü ve metin gösterimi sağlar, özellikle yüksek çözünürlüklü ekran gerektiren uygulamalar için uygundur.
- MIPI (Mobile Industry Processor Interface) Yüksek hızlı veri aktarımını destekleyen, mobil cihazlar ve yüksek performanslı ekran uygulamaları için uygun 4 kanallı arayüz.
- 520 nit'lik yüzey parlaklığı, çeşitli aydınlatma koşullarında net bir görüntü sağlıyor.
- Mantıksal güç kaynağı voltaj aralığı 2.8V-3.3V'dir, tipik voltaj 3V'dir, istikrarlı güç kaynağını sağlar.Batarya ile çalışan cihazlar için uygundur.
- Perakende, yemek, otel, tıbbi, endüstriyel kontrol vb. gibi çeşitli durumlar için uygundur, bilgi ekranı, reklam oynatma veya kontrol paneli olarak kullanılır.
- Endüstriyel standartları karşılamak için tasarlanmış ve geniş bir sıcaklık aralığında istikrarlı bir işletim yeteneğine sahiptir.
Bu 11,3 inçlik çubuk IPS TFT LCD ekranı, yüksek çözünürlüklü, yüksek parlaklık, yüksek kaliteli ekran ve kullanıcı etkileşimi gerektiren uygulamalar için ideal bir seçimdir.ve geniş bakış açısı özellikleri.
Özellikleri
|
Ürün
|
İçeriği |
Birim
|
| LCD |
| LCD Boyutu |
11.3 |
inç |
| Panel Türü |
IPS |
- Hayır. |
| Ekran Kipi |
Normal Siyah |
- Hayır. |
| Renk Sayısı |
16.7M |
- Hayır. |
| Görme yönü |
Saat 0'de. |
- Hayır. |
| Arka ışık |
Beyaz LED x16in Paralel/ Serisi |
- Hayır. |
| NTSC |
% 70 |
- Hayır. |
| Kontrast oranı |
1000 |
- Hayır. |
| Arayüz |
MIPI 4Lanes |
- Hayır. |
| Sürücü IC |
SC7707 |
- Hayır. |
| Sürücü IC RAM Boyutu |
RAM daha az |
biraz |
| Parlaklık |
520 |
cd/m2 |
| Çizelge Boyutu |
64.98(H) x266.44 (V) x4.6 (D) ±0.2 |
mm |
| Etkin alan (W × H) |
57.948 ((H) x252.864 (V) |
mm |
| Piksel Düzenlemesi |
RGB şeridi |
- Hayır. |
| Ağırlık |
TBD |
g |
| Nokta sayısı |
440xRGBx1920 |
Piksel |
| Pikselleşme |
43.9 ((H) * 3 * 131.7 ((V) |
- Evet. |
| Çalışma sıcaklığı |
-20 ¢ +70 |
°C |
| Depolama sıcaklığı |
-30 ¢ +80 |
°C |

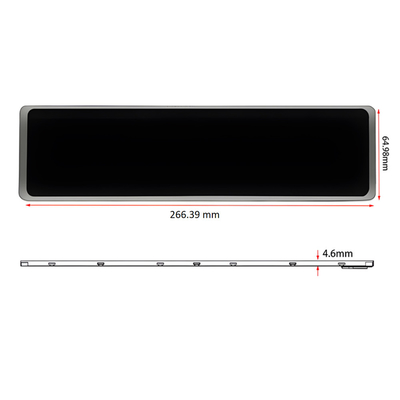

Mekanik çizim
Pin Açıklaması
| PIN numarası. |
SYMBOL |
Görev |
| 1 |
GND |
Toprak |
| 2 |
DSI-D0P |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi0) |
| 3 |
DSI-D0N |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi 0) |
| 4 |
GND |
Toprak |
| 5 |
DSI-D1P |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi 1) |
| 6 |
DSI-D1N |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi 1) |
| 7 |
GND |
Toprak |
| 8 |
DSI-CLK P |
DSI CLOCK diferansiyel sinyali giriş pinleri |
| 9 |
DSI-CLK N |
DSI CLOCK diferansiyel sinyali giriş pinleri |
| 10 |
GND |
Toprak |
| 11 |
DSI-D2P |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi 2) |
| 12 |
DSI-D2N |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi 2) |
| 13 |
GND |
Toprak |
| 14 |
DSI-D3P |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi 3) |
| 15 |
DSI-D3N |
DSI Veriler diferansiyel sinyali giriş pinleri (Veriler şeridi 3) |
| 16-17 |
GND |
Toprak |
| 18-19 |
IOVCC (NC) |
I/O Güç kaynağı (NC) |
| 20-23 |
NC |
NC |
| 24 |
Dönüştür |
Tekrar ayarlama Sinyal çubuğu (Low) etkinleştirilmiştir) |
| 25-26 |
NC |
NC |
| 27 |
GND |
Toprak |
| 28-29 |
LEDK |
Arka ışık LED Katod |
| 30 |
GND |
Toprak |
| 31 |
NC |
NC |
| 32-33 |
GND |
Toprak |
| 34 |
NC |
NC |
| 35-36 |
LEDA |
Arka ışık LED Anod. |
| 37 |
GND |
Toprak |
| 38-39 |
VDD |
Güç kaynağı |
| 40 |
NC |
NC |
Arka ışık özellikleri
Beyaz LED × 16 paralel/seride (Ta = 25°C)
| Ürün |
Simge |
Durum |
Min. |
Tip |
En fazla. |
Birim |
| İleri Voltaj |
VF |
IF= 120mA |
22.4 |
- |
27.2 |
V |
| Tekdüzelik |
△Bp |
- |
80 |
- |
- |
% |
| LCD için parlaklık |
Lv |
IF= 120mA |
470 |
520 |
- |
cd/m2 |

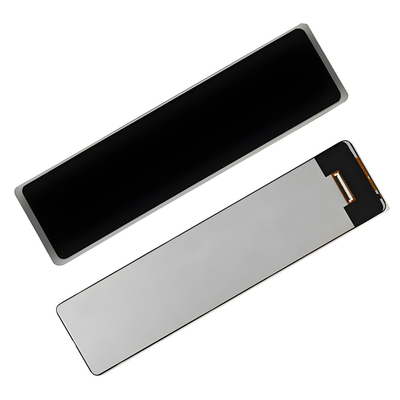

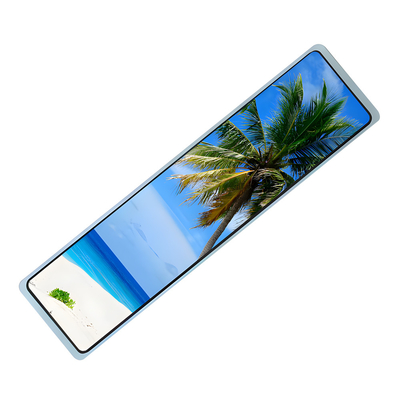

Ürün Görüntüsü
Bu 11.3 inç Bar TFT monitörü uluslararası pazarda ne kadar rekabetçi?
11,3 inçlik çubuklu IPS TFT LCD ekranı 440x1920 piksel çözünürlüğe sahiptir ve MIPI 4 kanallı arayüzü ile donatılmıştır.
1. * * Kapasite ve teknolojik liderlik * *: Omdia'nın analizine göre, BOE, TCL Huaxing Optoelectronics gibi Çin panel üreticileri,Ve Huike düz ekran ekran endüstrisinde liderlik ediyor.Bu üreticilerin kapasitesinin genişlemesi ve teknolojik iyileştirilmesi, bu ürün için güçlü bir teknik destek ve kapasite garantisi sağlar.
2* * Piyasa talebinin büyümesi * *: Küresel TFT LCD üretim kapasitesinin büyümeye devam etmesi bekleniyor, bu da piyasa talebinin genişlediğini gösteriyor.Büyük boyutlu LCD panellerinin sevkiyatlarının artmasıyla birlikte, 11,3 inçlik çubuk ekranlara olan pazar talebinin daha da artacağı bekleniyor.
3Yüksek endüstri konsantrasyonu: Küresel TFT LCD endüstrisi yüksek bir konsantrasyona sahiptir ve SAEF Teknolojisi küresel pazarda önemli pozisyonlar almaktadır.Bu, 11'in pazar tanıtımı ve marka kurulumu için uygun koşullar sağlar..3 inçlik çubuk ekranları.
4Ürün farklılaşması: 11.3 inçlik şerit ekranının yüksek çözünürlüklü ve MIPI arayüzü, belirli uygulama alanlarında farklı bir avantaj sağlar.endüstriyel otomasyon ve tıbbi ekipman gibi yüksek seviye pazarlar gibi.
5. * * Uluslararası Marka Etkisi * *: SAEF Teknolojisinin küresel pazarda artan pazar payı ile birlikte, marka etkimiz de gelişiyor.Uluslararası piyasa tanınmasını arttırmaya yardımcı olan 11.3 inçlik çubuk ekranları.
6. * * Fiyat Rekabetçiliği * *: Çinli panel üreticilerinin ölçek ekonomileri ve maliyet kontrol yetenekleri, 11.3 inçlik çubuk ekranlarını uluslararası pazarda rekabetçi fiyatlı hale getiriyor.
7. * * Küresel Tedarik Zinciri Entegrasyonu * *: Çinli panel üreticilerinin küresel tedarik zincirinde entegrasyon yeteneği, tedarik zincirinin verimliliğini ve yanıt hızını artırmaya yardımcı olabilir.3 inçlik şerit ekranları.
Özetle, Saef Technology'nin 11,3 inçlik şeritli IPS TFT LCD ekranlarının uluslararası pazarda güçlü rekabet gücü vardır.esas olarak önde gelen üretim kapasitesi ve teknoloji gibi avantajlardan dolayı, artan piyasa talebi, yüksek endüstri konsantrasyonu, ürün farklılaşması, artan uluslararası marka etkisi, fiyat rekabetçiliği ve küresel tedarik zinciri entegrasyonu.
