Ürün ayrıntıları:
|
Anahtar kelimeler: | 11,9 inç Çubuk TFT | Karar: | 1480x320 |
---|---|---|---|
Arabirim: | MIPI | Sürücü IC: | FL7705 |
Yüzey Parlaklığı: | Minimum 800 cd/m2 | dokunmatik ekran: | Hayır |
Görüntüleme yönü: | IPS, Tüm Görüş Açıları | LED Ömrü: | 40.000 saat |
Sertifika: | ISO9001:2015 / ISO14000:2015 | uyma: | REACH ve RoHS Uyumlu |
Vurgulamak: | MIPI Arayüz Çubuğu TFT LCD Ekranı,11.9 inçlik TFT LCD ekranı |
Veri Sayfası İndir
SFTO1190GX-7161AN Spesifikasyon.pdf
Bu madde hakkında.SFTO1190GX-7161AN
11.9 inçlik TFT LCD ekranı aşağıdaki temel özelliklere sahiptir:
Ekran Boyutu: 11.9 inçlik çaplı çaplı boyut, endüstriyel ekranlar, el cihazları ve taşınabilir ekipmanlar da dahil olmak üzere çeşitli uygulamalar için uygundur.
Çözünürlük: 1480 x 320 çözünürlüğü ile ekran geniş ekran uygulamaları için optimize edilmiştir, iyi netlik ve ayrıntı sağlar,piksel yoğunluğu açısından modern ekranlar kadar yüksek olmayabilirBireysel çözünürlük oranı, belirli kullanıcı arayüzü düzenleri ve grafikler için yararlı olabilir.
Parlaklık: 800 nit'lik bir parlaklık seviyesi, ekranın açık hava ortamları da dahil olmak üzere çeşitli aydınlatma koşullarında kullanılmak için yeterince parlak olmasını sağlar.Bu parlaklık seviyesi okunabilirlik ve görünürlük için avantajlıdır.
MIPI Arayüzü: MIPI arayüzünün kullanımı modern ekranlarda yaygındır, çünkü ekran ile denetleyici arasında yüksek hızlı veri aktarımına olanak tanır.Gecikmeyi azaltmak ve genel performansı iyileştirmek için yararlı olan.
Bu tür bir ekran, boyut, çözünürlük, parlaklık ve arabirim konusunda dengeli özellikleri sayesinde çok çeşitli uygulamalara hizmet edebilir.Bu parametrelerin amaçlanan uygulama ve kullanıcı gereksinimlerine nasıl uyum sağladığını düşünmek önemlidir..
Özellikleri
- Hayır, hayır. | Ürün | Spesifikasyon | Birim |
1 | Panel Boyutu | 11.88 ¢ | inç |
2 | Piksel sayısı | 320 ((H) × 1480 ((V) | piksel |
3 | Etkin Alan | 57.984 ((H) × 268.176 ((V) | mm |
4 | Pixel Pitch | 0.1812 ((H) × 0.1812 ((V) x RGB | mm |
5 | Çizelge Boyutu | 65.00(W) × 282.00(H) × 4.50 (D) | mm |
6 | Renk Sayısı | 16.7M | - |
7 | Ekran Kipi | Normalde siyah olan şanzıman modu | - |
8 | Görme Yönü | Tam görüntüleme | - |
9 | Görüntüleme Biçimi | RGB dikey şeridi | - |
10 | Yüzey Tedavisi | Parlama | - |
11 | Arayüz | MIPI | - |
12 | Arka ışık | Beyaz LED | - |
13 | Çalışma sıcaklığı | -20 ~ 70 | °C |
14 | Depolama sıcaklığı | -30~80 | °C |
15 | Ağırlık | 120 | g |
Mekanik çizim
Pin Açıklaması
- Hayır, hayır. | Simge | Görev |
1 | GND | Toprak |
2 | D0P | Pozitif MIPI diferansiyel veri girişi |
3 | D0N | Negatif MIPI diferansiyel veri girişi |
4 | GND | Toprak |
5 | D1P | Pozitif MIPI diferansiyel veri girişi |
6 | D1N | Negatif MIPI diferansiyel veri girişi |
7 | GND | Toprak |
8 | CLKP | Pozitif MIPI diferansiyel saat girişi |
9 | CLKN | MIPI diferansiyel saat girişleri |
10 | GND | Toprak |
11 | D2P | Pozitif MIPI diferansiyel veri girişi |
12 | D2N | Negatif MIPI diferansiyel veri girişi |
13 | GND | Toprak |
14 | D3P | Pozitif MIPI diferansiyel veri girişi |
15 | D3N | Negatif MIPI diferansiyel veri girişi |
16 | GND | Toprak |
17 | IOVCGCN1D.8V-3.3V | |
18 | IOVCC1.8V-3.3V | Analog güç için bir güç kaynağı. |
19 | ||
20 | NC | Bağlantı yok. |
21 | NC | Bağlantı yok. |
22 | NC | Bağlantı yok. |
23 | NC | Bağlantı yok. |
24 | RSTB | Pinini sıfırla. |
25 | STBYB | Bekleme modunun kontrolü. |
26 | NC | Bağlantı yok. |
27 | GND | Toprak |
28 | K | LED Katod |
29 | K | |
30 | GND | Toprak |
31 | NC | Bağlantı yok. |
32 | GND | Toprak |
33 | GND | Toprak |
34 | NC | Bağlantı yok. |
35 | A | LED Anod |
36 | A | |
37 | GND | Toprak |
38 | VDD ((3.3V) | Analog güç için bir güç kaynağı. |
39 | VDD ((3.3V) | |
40 | NC | Bağlantı yok. |
Mutlak Maksimum Reytingler
Ürün | Simge | Değerler | Birim | |
- Min. | - Max. - Hayır. | |||
Dijital Güçlendirme Voltajı | VCI | - 0 oldu.3 | 4.0 | V |
Dijital Güçlendirme Voltajı | IOVCC | - 0 oldu.3 | 4.0 | V |
Çalışma koşulları
Ürün | Simge | Değerler | Birim | ||
- Min. | Tipik. | - Max. - Hayır. | |||
Dijital Güçlendirme Voltajı | VDD | 3.0 | 3.3 | 3.6 | V |
Dijital Güçlendirme Voltajı | IOVCC | 1.6 | - | 3.6 | V |
Mantıksal Giriş Voltajı | VI H | 0.7VDD | - | VDD | V |
VIL | GND | - | 0.3VDD | V |

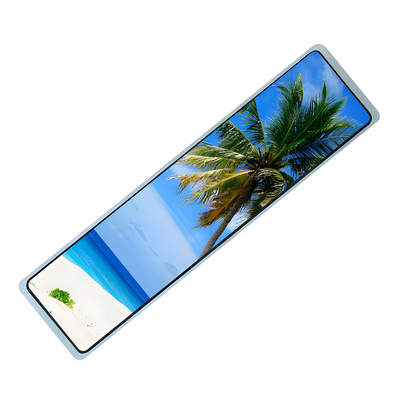

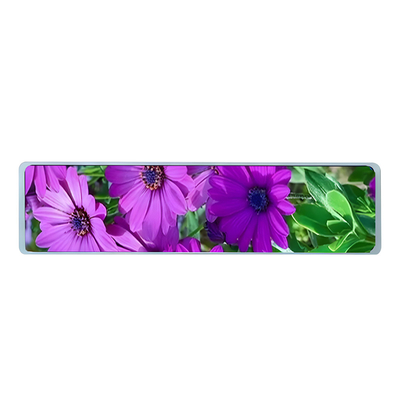

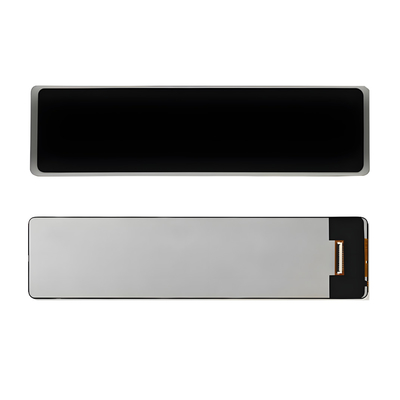

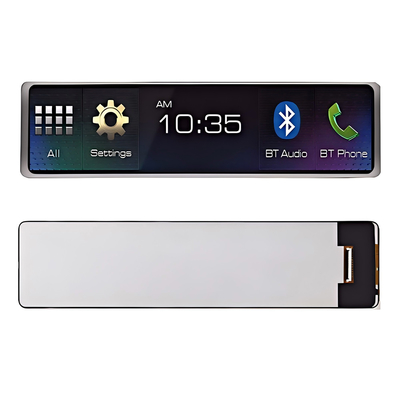

Ürün Görüntüsü
